Как правильно размещать тактильную плитку

Как правильно размещать тактильную плитку в здании

Согласно ГОСТу и СП 59.13330.2020 есть несколько сценариев и ситуаций, когда необходимо использовать тактильные напольные указатели в общественных зданиях. :

• Перед открытым выходом на лестничную площадку
• Перед краевыми ступенями лестницы
• Перед дверью
• Перед непреодолимыми препятствиями (например, колоннами)
• Для обозначения направления движения
• Для “поля внимания”
• Для “поля получения услуги”.

В конце статьи размещена таблица из ГОСТ Р 52875—2018 с правилами размещения ТНУ, подробные описания и комментарии по каждому сценарию и подготовленные нашими архитекторами иллюстрации, позволяющие наглядно представить описанные требования.

Практика проектирования путей следования и размещения ТНУ в развитие ГОСТ Р 52875-2018

При проектировании доступной среды, и в частности, при создании проекта размещения тактильных наземных указателей часто возникает множество вопросов. И как правило они находятся в плоскости не описанных или неоднозначно описанных нормативными документами сценариев. В этом случае за разъяснениями о том, как правильно действовать в тех или иных случаях мы часто обращаемся к самим составителям нормативных документов. Ниже вместе с правилами и требованиями нормативных документов будут приведены тезисы, более подробно раскрывающие суть описанных требований.


Сценарии применения и правила размещения тактильных наземных указателей, а также практические рекомендации

1. Размещение ТНУ перед наружней лестницей (с уровня земли) на основном пути движения

Отсылка на нормативные документы, в обоснование данного сценария применения ТНУ: согласно СП 59.13330.2020 ТНУ должны быть обустроены перед «открытыми лестничными маршами», а согласно ГОСТ 52875-2018 «перед кромками проступи первой ступени лестницы…. должен быть размещен «Предупреждающий указатель «Внимание, прямо по ходу движения — лестничный марш или многомаршевая лестница»».

Тактильными указателями обустраиваются открытые лестницы, находящиеся на основных путях движения, т.е. лестница на единственной или основной входной группе общественного здания должна быть обустроена ТНУ. Если входных групп, а вместе с тем лестниц – несколько, то достаточно обустроить основную.

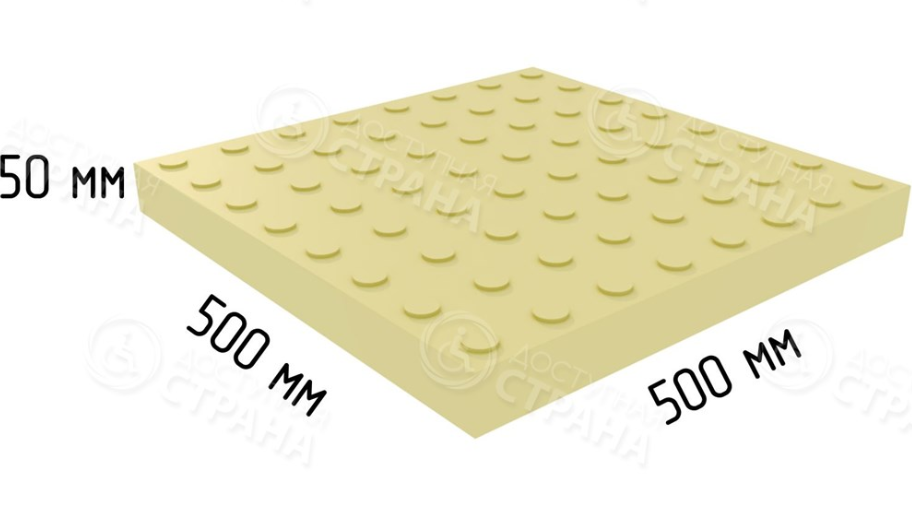

ТНУ нужно положить на расстоянии 30 см от нижней ступени лестницы по всей ее ширине. Для этого чаще всего используется бетонная плитка с конусными рифами, расположенными в линейном порядке. Бетонная – потому что поверхность перед лестницей чаще всего асфальтирована. Однако, если площадка перед лестницей выполнена из более гладких материалов, например гранит, то могут быть использованы и тактильные индикаторы.  Заказать тактильные индикаторы и плитку для обозначения начала лестницы можно на сайте нашей компании “Доступная страна”:



Ширина (глубина) тактильной полосы  должна быть 500–600 мм. Индикаторы позволяют выложить полосу любой глубины, в то время как типовые размеры плитки ограничены. Существует плитка 500 × 500 мм и 300 × 300 мм —если есть задача выложить полосу глубиной 600 мм, то обычно используют плитку 300 × 300 мм, укладывая ее в два ряда. На практике, экономичнее обустроить полосу глубиной 500мм, выложенную из плитки 500х500 мм в один ряд. В пользу такого способа высказались также коллеги из Департамента здравоохранения г.Москвы, по их словам в процессе длительной эксплуатации лучше себя показывает тактильная полоса, выполненная из плитки выложенной именно в один ряд.

Ряд уточнений в развитие того, что сказано в нормативах по этой зоне размещения ТНУ:

• О соразмерности ТНУ и ширины ступени. Укладывая ТНУ перед лестницей важно не делать полосу сильно шире ступеней, а при невозможности размещения ТНУ по ширине лестницы, как это требуется в нормативных документах, лучше обустроить полосу указателей чуть уже, чтобы не дезинформировать незрячего. Укладка ТНУ перед лестницей дает понять незрячему о том, что тут можно пройти, но с осторожностью. По аналогичной причине не нужно класть ТНУ перед той частью лестницы, где пройти невозможно. Так, например, в переходах в метрополитене крайнюю часть лестницы занимают вмонтированные аппарели, размещать ТНУ перед ними не нужно.

• О неразмещении ТНУ перед пандусом. Часто рядом с внешней лестницей на входной группе расположен пандус. Однако, перед пандусом ТНУ не размещаются, т.к. в данном случае указатели будут затруднять проход человеку на коляске. Передвижение по тактильным указателям на кресле-коляске вызывает болезненную для человека вибрацию колесных средств.

• О размещении ТНУ перед трапециевидной лестницей. Форма такой лестницы предполагает, что подняться по ней можно с разных сторон. В этом случае ТНУ рекомендовано размещать перед той частью лестницы, которая расположена фронтально относительно двери на входной площадке. Потому как найти дверь, расположенную фронтально проще и безопасней, чем расположенную сбоку.


2.  Размещение ТНУ на входной площадке перед наружней лестницей  на основных путях движения

Нормативная база та же, что и в предыдущем пункте.

В зависимости от покрытия крыльца и масштаба работ по адаптации, может быть использована как плитка из бетона (укладывается на этапе капитального ремонта в уровень с поверхностью таким образом, чтобы над уровнем поверхности возвышались только рифы), так и плитка из полиуретана или тактильные индикаторы. Если капремонт не планируется, а поверхность крыльца ровная, то мы рекомендуем использовать тактильные индикаторы: они смотрятся эстетичнее, а модели индикаторов на штифте прослужат долго. Как и в предыдущем случае, используется плитка или индикаторы с конусными рифами, расположенными в линейном порядке. Глубина полосы ТНУ должна составлять 500–600 мм, полоса выкладывается по всей ширине верхней ступени.


Рис. Размещение тактильных наземных указателей (ТНУ) перед лестницей на входной группе


3. На входной площадке перед дверью (на крыльце).

Основание для обустройства ТНУ: Согласно СП 59.13330.2020, п. 6.2.3: «В общественных зданиях на этажах с числом посетителей более 50 человек на участках пола на основных путях движения перед дверными проемами в помещения по ходу движения, ....следует предусматривать ТНУ по ГОСТ Р 52875—2018...."

Согласно ГОСТ Р 52875—2018 должен быть размещен "Предупреждающий указатель "Внимание, прямо по ходу движения — дверь "Вид и материал ТНУ аналогичен предыдущему пункту. Указатели размещают на расстоянии 30 см от дверного проема - если дверь раздвижная, и на расстоянии, равном ширине дверного полотна, если дверь распашная, чтобы не задевать дверью ТНУ. Глубина указателя в данном случае также должна составлять 500–600 мм, используются ТНУ с конусными рифами, расположенными в линейном порядке.

Ряд уточнений в развитие того, что сказано в нормативах по этой зоне размещения ТНУ:

ТНУ размещается по ширине проема, не шире. В случае если дверь двустворчатая ТНУ размещается только перед рабочей (регулярно открывающейся) створкой. Если имеет место сезонное использование входа, например зимой данный вход не используется, то ТНУ перед ним размещать не нужно.

На небольшой входной площадке возможны случаи, когда невозможно положить ТНУ и перед крайними ступенями лестницы и перед дверью, в этом случае рекомендуется размещать ТНУ на входной площадке только перед верхней ступенью, а пространство перед дверью обозначить грязезащитной системой. Также, допустимо на входной площадке вместо ТНУ разместить грязесборную решетку. Размер и расположение решетки в данном случае должен соответствовать размеру тактильного указателя.

Рис. Варианты размещения ТНУ на входной площадке

СП 59.13330.2020 6.1.8 В тамбурах, на входных площадках и крыльцах при соответствии размеров и размещения грязесборных решеток по размерам и расположению тактильных указателей ГОСТ Р 52875 тактильные указатели не предусматриваются

В тамбурах между входными дверями ТНУ не обустраиваются. Там также можно разместить грязесборные решетки, помимо основной функции они служат отличным решением по созданию контрастной фактуры поверхности.


4. Перед входными дверьми со стороны внутренних пространств здания.

Нормативная база аналогична предыдущему пункту.

Выкладывается полоса ТНУ (с конусными рифами) глубиной 500–600 мм. Со стороны внутреннего пространства указатель укладывается на расстоянии 300мм от двери, если дверь открывается «от себя» и на расстоянии дверного полотна, если дверь открывается «на себя». Если дверь раздвижная – указатель размещается также, как и на входной площадке на расстоянии 300мм от двери.

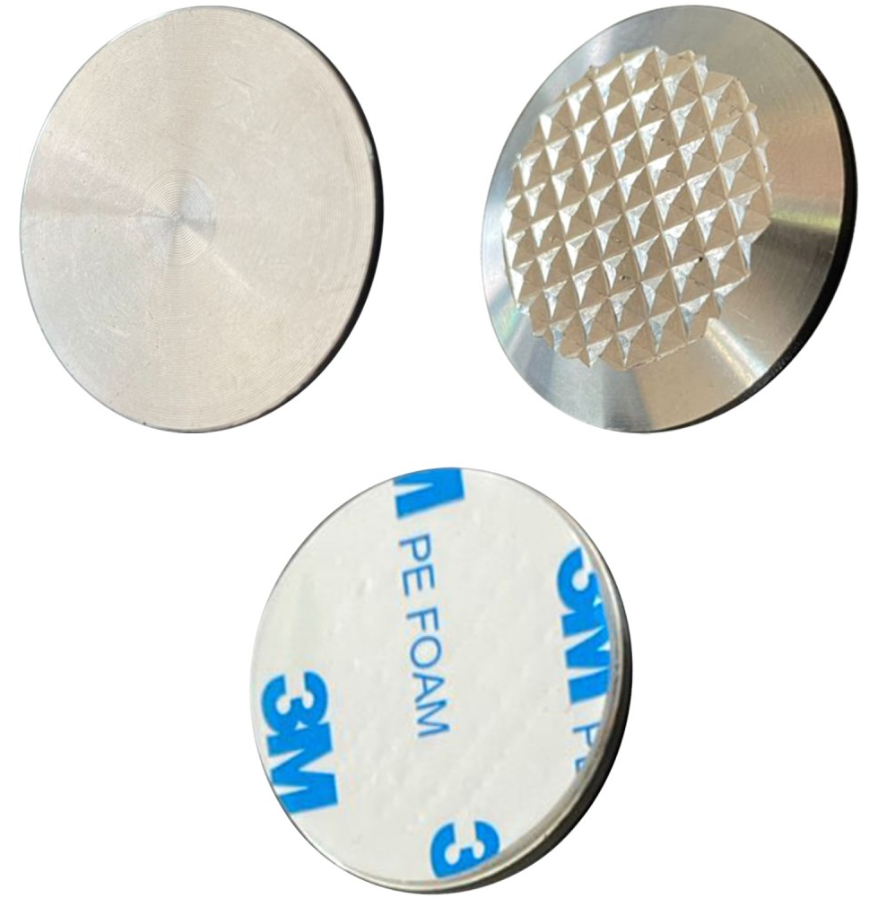

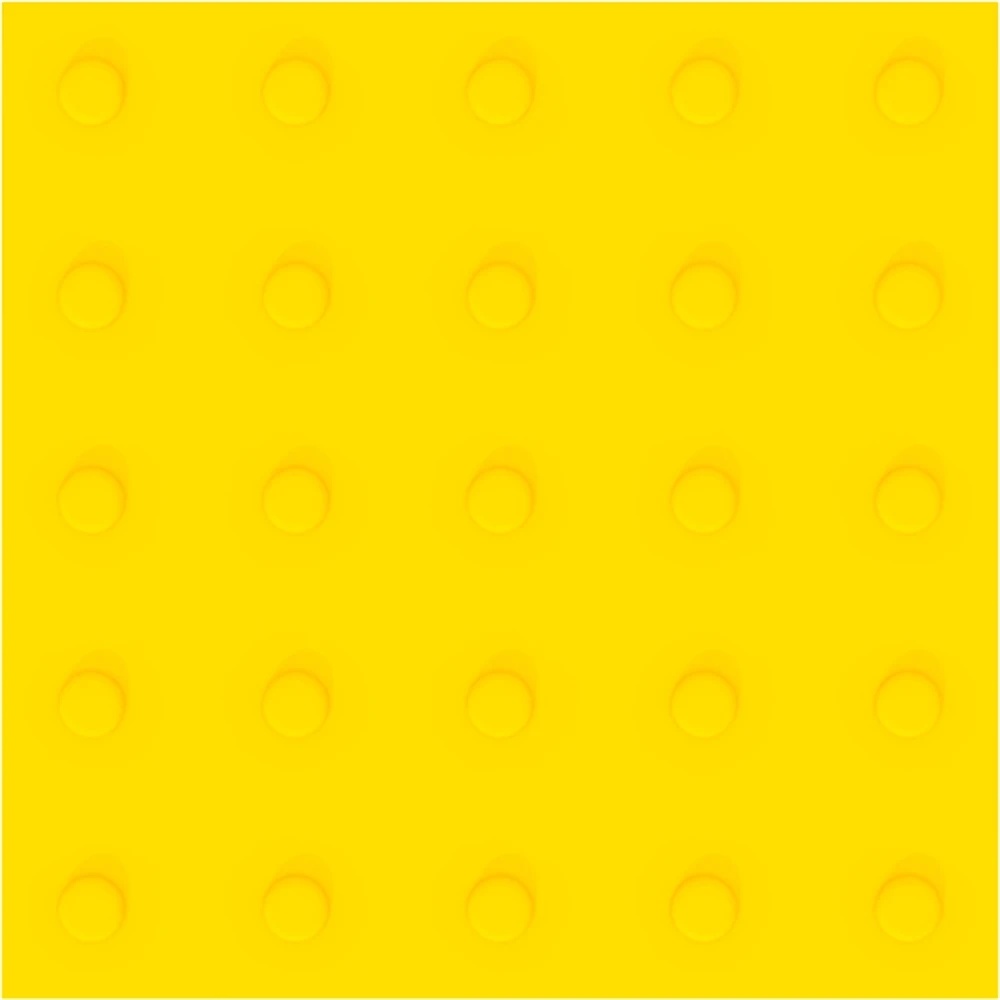

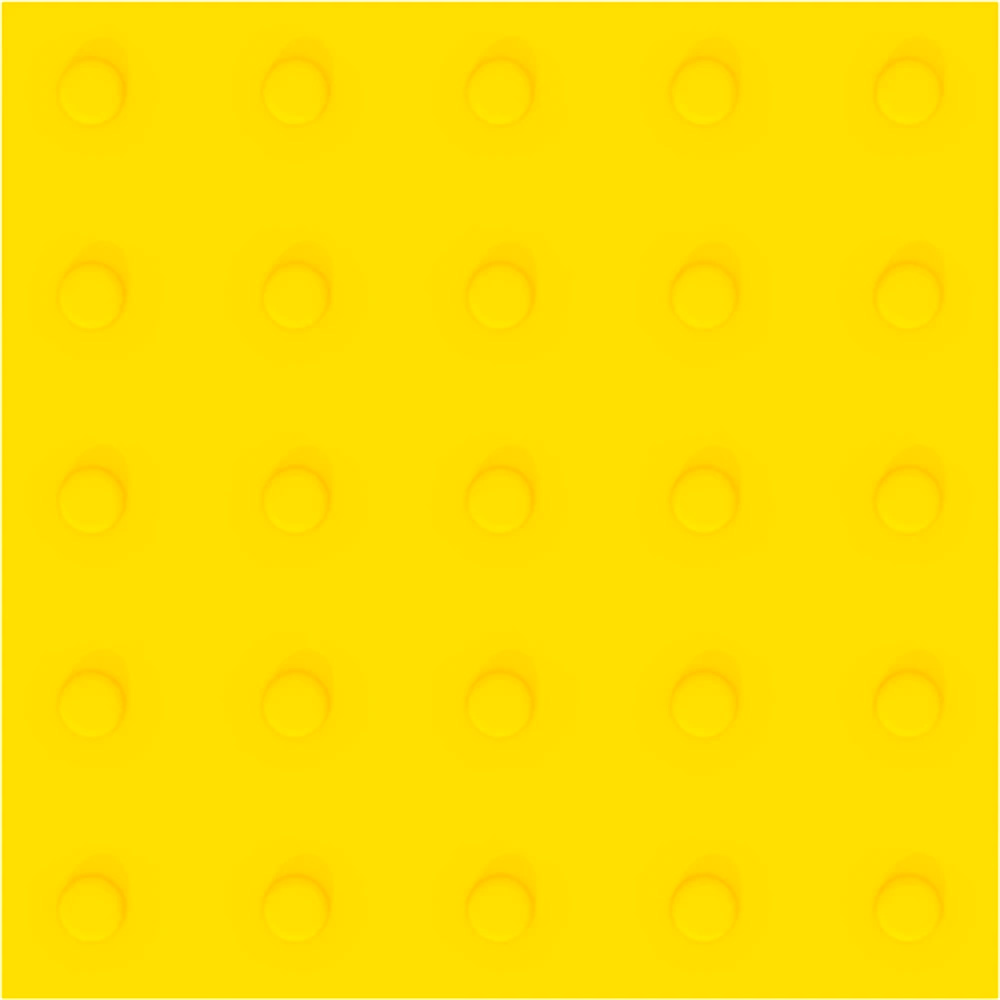

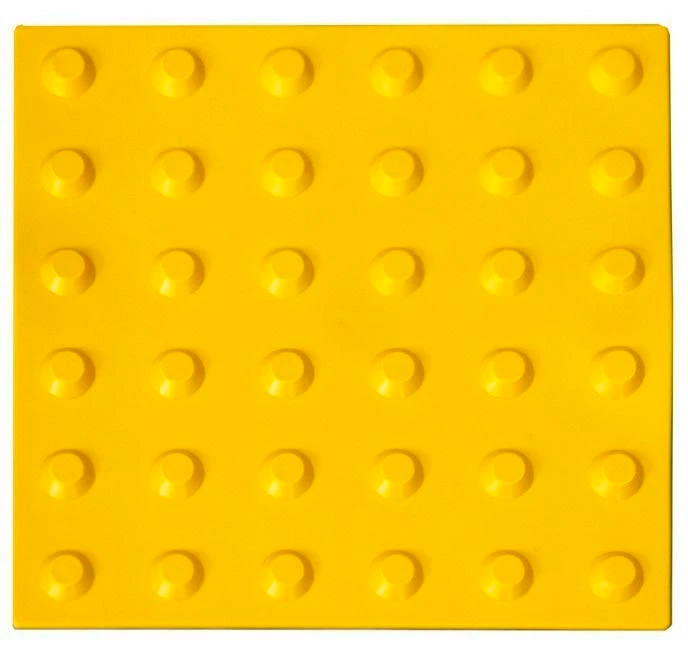

Во внутренних пространствах можно использовать ПВХ-плитку, если это помещения с низкой проходимостью (ПВХ быстро изнашивается). Если поток посетителей большой, можно выбрать полиуретановую плитку, а также тактильные индикаторы. Индикаторы могут крепиться на штифте, а могут приклеиваться. Модели на штифте лучше и дольше держатся, поэтому их используют, например, на станциях метрополитена, на вокзалах и в аэропортах. Самый бюджетный вариант — ПВХ-плитка. Самый дорогой, красивый и долговечный — индикаторы из нержавеющей стали. Приобрести качественную тактильную плитку и индикаторы для применения во внутренних помещениях можно на сайте компании “Доступная страна”:



Важно помнить, что, размещая ТНУ, нужно следить за тем, чтобы все указатели по зданию были выполнены в одном стиле. Если вы приняли решение использовать индикаторы, используйте их на всем объекте, то же самое с плиткой. Это будет выглядеть эстетичнее и не введет в заблуждение слабовидящих.

Рис. Размещение тактильных наземных указателей (ТНУ) перед входными дверьми со стороны входной площадки и со стороны внутреннего пространства здания

Ряд уточнений в развитие того, что сказано в нормативах по этой зоне размещения ТНУ:

• О размещении ТНУ перед двустворчатыми дверьми. Если дверь двустворчатая, то, по аналогии с входной площадкой – ТНУ размещается только перед рабочей створкой.

• О размещении ТНУ если входных дверей несколько. В случае, если на входной группе находится рядом несколько дверей и все они выполняют одну и ту же роль – вход внутрь в одну общую зону, то ТНУ укладывается перед одной дверью, расположенной фронтально относительно пути следования.

5. Перед дверьми в помещения во внутренних пространствах здания

Согласно СП 59.13330.2020, п. 6.2.3 «В общественных зданиях на этажах с числом посетителей более 50 человек на участках пола на основных путях движения перед дверными проемами в помещения по ходу движения,… следует предусматривать предупреждающие тактильные напольные указатели по ГОСТ Р 52875-2018.»


Что это означает. Представьте, что вы идете по коридору, например в ВУЗе, слева и справа от вас двери в учебные кабинеты, прямо по ходу движения в конце коридора дверь в лекционный зал. В этом случае ТНУ нужно разместить только перед дверью в лекционный зал, т.к. только она расположена прямо перед вами по ходу движения. Располагать ТНУ перед дверьми, которые находятся по бокам относительно направления основного движения не нужно.

6. Перед открытым выходом на лестничную клетку

Согласно СП 59.13330.2020, п. 6.2.3: «В общественных зданиях на этажах с числом посетителей более 50 человек на участках пола на основных путях движения перед открытыми входами на лестничные клетки, ..., следует предусматривать предупреждающие тактильные напольные указатели по ГОСТ Р 52875—2018"

Согласно ГОСТ Р 52875—2018 в данном сценарии должен размещаться "Предупреждающий указатель «Внимание, прямо по ходу движения — открытый выход на лестничную площадку»".

Что это значит? Под открытыми выходами имеются в виду дверные проемы арочного типа, т.е. без дверей (рисунок ниже, пример 3). На практике такие сценарии довольно редко встречаются в современных зданиях, т.к. противоречат принципам пожаробезопасности, т.к. могут быть легко задымлены. Обычно лестничные клетки все-таки являются закрытыми, т.е. отгороженными дверьми. А перед дверьми, как написано выше нужно обустраивать только если они находятся прямо (фронтально) по ходу движения.

В таких местах открытых выходов на лестничную клетку, как на примере 3, выкладывается полоса из ТНУ с узором из линейно расположенных конусных рифов глубиной 500–600 мм по ширине дверного проема за 300 мм до начала лестничной площадки.

Также, согласно ГОСТ Р 52875-2018, «на промежуточных лестничных площадках внутренних лестничных маршей, в том числе имеющих выходы на этажи, тактильные указатели не обустраивают». Это означает, что на лестницах и лестничных площадках, отгороженных дверьми, какие часто можно встретить, например, в поликлиниках, ТНУ не нужно, (см рисунок ниже, пример 1).

Выбор материала зависит от общей концепции использования ТНУ по зданию.

Рис. Размещение тактильных указателей перед открытым выходом на лестничную площадку (клетку)

7. Перед открытыми лестничными маршами на основных путях движения

Согласно СП 59.13330.2020 6.2.3 … на участках пола на основных путях движения перед … открытыми лестничными маршами следует предусматривать предупреждающие тактильные напольные указатели по ГОСТ Р 52875.

6.2.8 В том случае, если лестница включает в себя несколько маршей, предупреждающая тактильная полоса обустраивается только перед верхней ступенью верхнего марша и нижней ступенью нижнего марша.



Под открытыми лестничными маршами понимаются лестницы, выход на которые представляет собой свободный проход, например, из холла. Такие выходы могут быть в зданиях ВУЗов, в административных учреждениях. Когда этажи соединяет лестница, неогороженная дверьми. В этом случае ТНУ также представляет собой полосу глубиной 500-600мм, уложенную за 300мм до краевых ступеней лестницы сверху и снизу если лестница одномаршевая и   перед верхней ступенью верхнего марша и нижней ступенью нижнего марша, если лестница многомаршевая.

Относительно размещения ТНУ перед лестницами и лестничными маршами есть важное уточнение. Согласно ГОСТ Р 59812-2021 4.3.3.5 Перед лестницами и лестничными маршами необходимо обустраивать предупреждающие ТНУ в соответствии с ГОСТ Р 52875. При невозможности из-за стесненных условий обеспечить выполнение требований указанного стандарта ТНУ не обустраиваются. В этом случае поверхность пола, прилегающая к лестничному маршу, должна иметь фактуру, отличную от фактуры пешеходного пути, и цвет, контрастный по отношению к цвету проступей ступеней.

Чем отличается лестничная клетка, на которой ТНУ не размещается от открытой лестницы, перед которой ТНУ нужно?

Представьте себе классическое здание поликлиники (рисунок ниже, пример 1) – там есть отдельное пространство с лестничными маршами, лестничными клетками, с каждого этажа есть отгороженный дверью выход на лестницу. Так вот, такие лестницы не обустраиваются ТНУ. Они там будут нужны, только если на эту лестницу будет вести дверь, фронтально расположенная к потоку движения. На практике, в тех же поликлиниках двери на лестницу расположены как правило сбоку по ходу движения и поэтому чаще всего не подлежат обустройству.

И наоборот, представьте себе фойе или холл в вузе, с первого на второй этаж ведет открытая (не отгороженная дверьми) лестница, она может примыкать к стенам, а может располагаться свободно и являться частью основных путей движения  - такая лестница должна быть обустроена ТНУ (рисунок ниже, пример 2).

Рис. Примеры правильного размещения ТНУ перед выходом на закрытую лестничную площадку (пример 1), открытую лестницу (пример 2) и открытую лестничную площадку (пример 3).



Рис. Размещение тактильных указателей перед открытыми лестничными маршами на основных путях движения

8. Перед колоннами и опорами, стоящими на путях следования.

Согласно СП 59.13330.2020, п. 5.1.10 "Информацию для инвалидов с нарушениями зрения о приближении их к зонам повышенной опасности (отдельно стоящим опорам, стойкам и другим препятствиям, лестницам, пешеходным переходам и т.д.) следует обеспечивать устройством тактильно-контрастных наземных указателей по ГОСТ Р 52875-2018"

Согласно ГОСТ Р 52875-2018 в этом случае должен быть размещен "Предупреждающий указатель «Внимание, прямо по ходу движения — непреодолимое препятствие или зона, закрытая для движения».

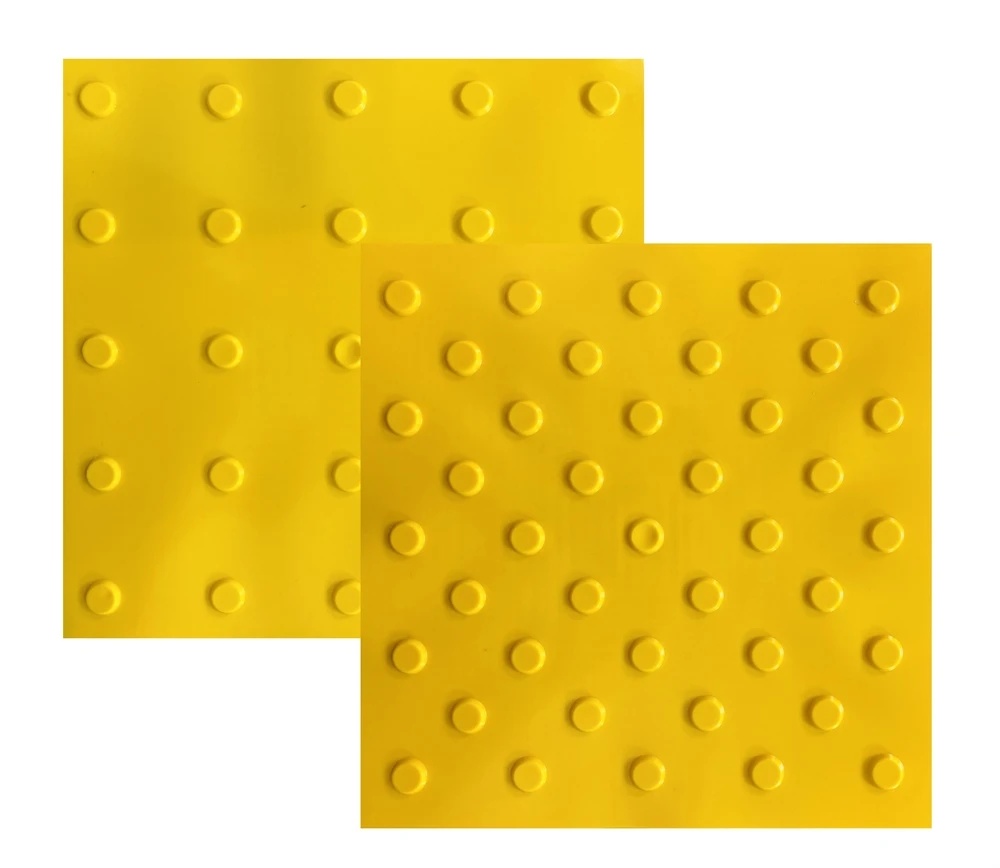

Описанные препятствия считаются непреодолимыми, и поэтому, чтобы предупредить о них незрячего человека, используется плитка или индикаторы с шахматным узором. Такой узор применяется для отображения препятствий, которые нужно обойти. ТНУ размещается по ширине препятствия на расстоянии 300 мм от него и глубиной 500–600 мм. Ширина указателя размещаемого перед одиночными опорами и колоннами должна быть не менее 600мм. Тактильную плитку, выполненную в шахматном узоре можно заказать на сайте компании “Доступная страна”:

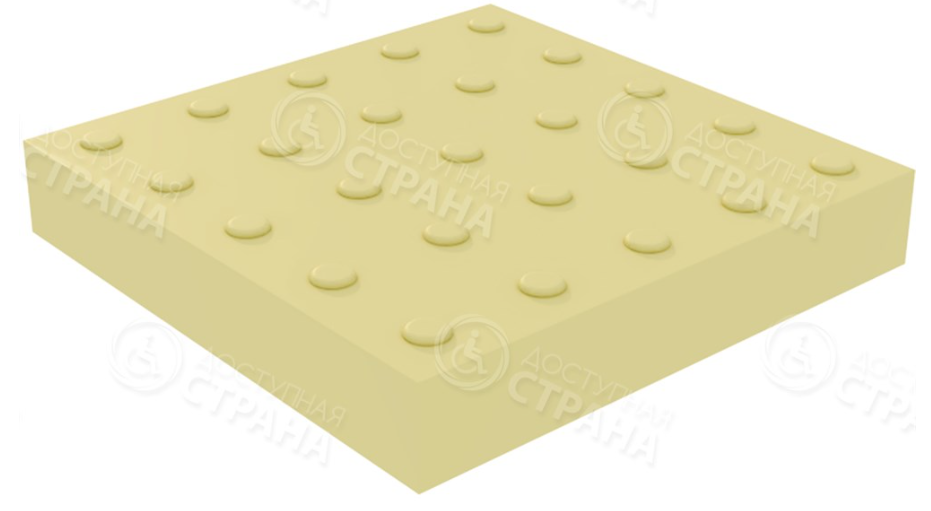

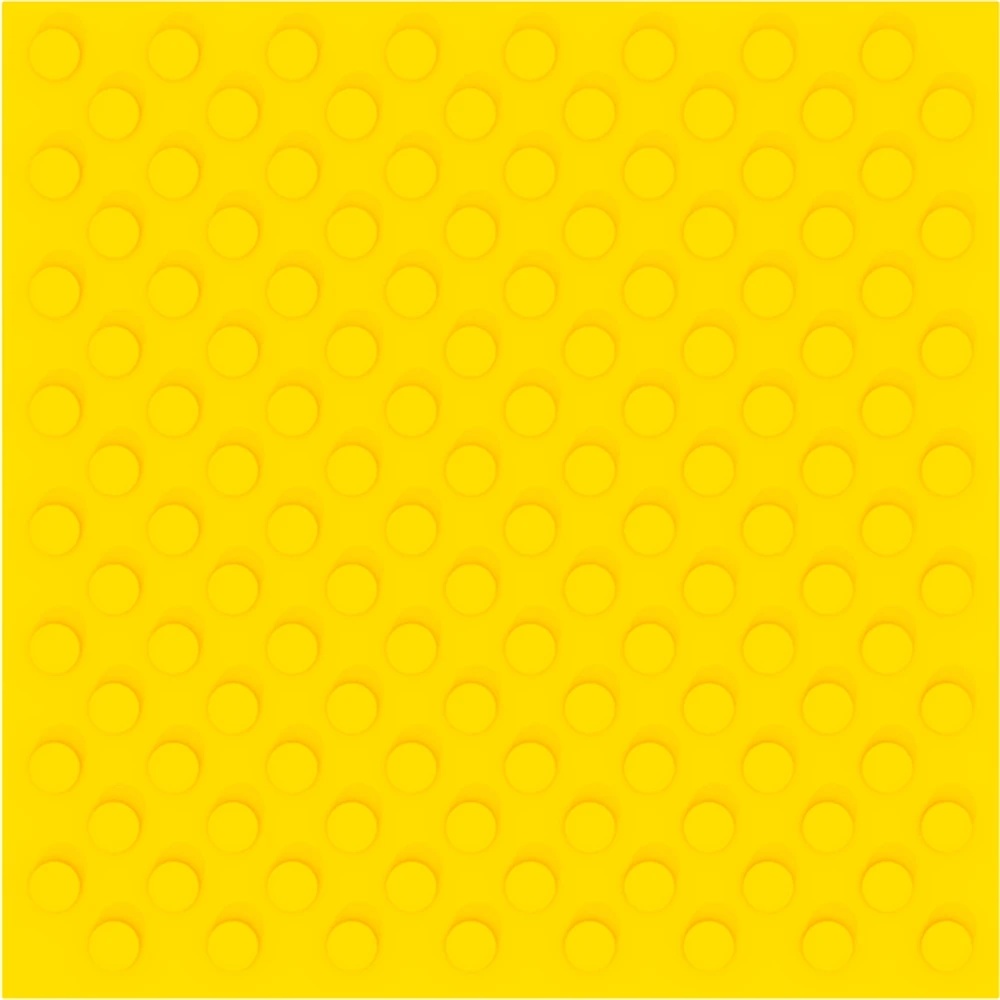

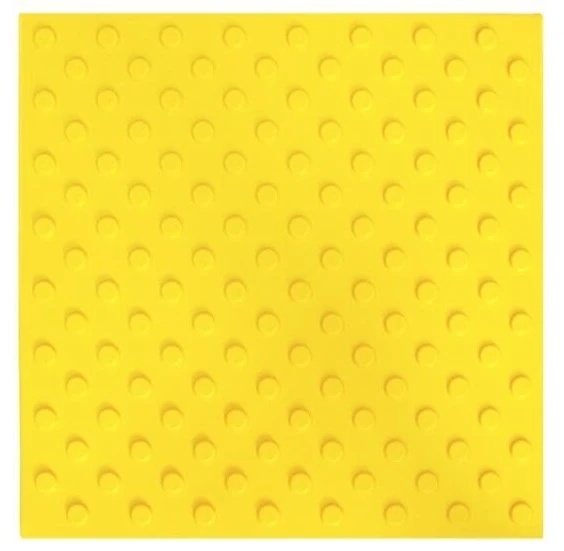

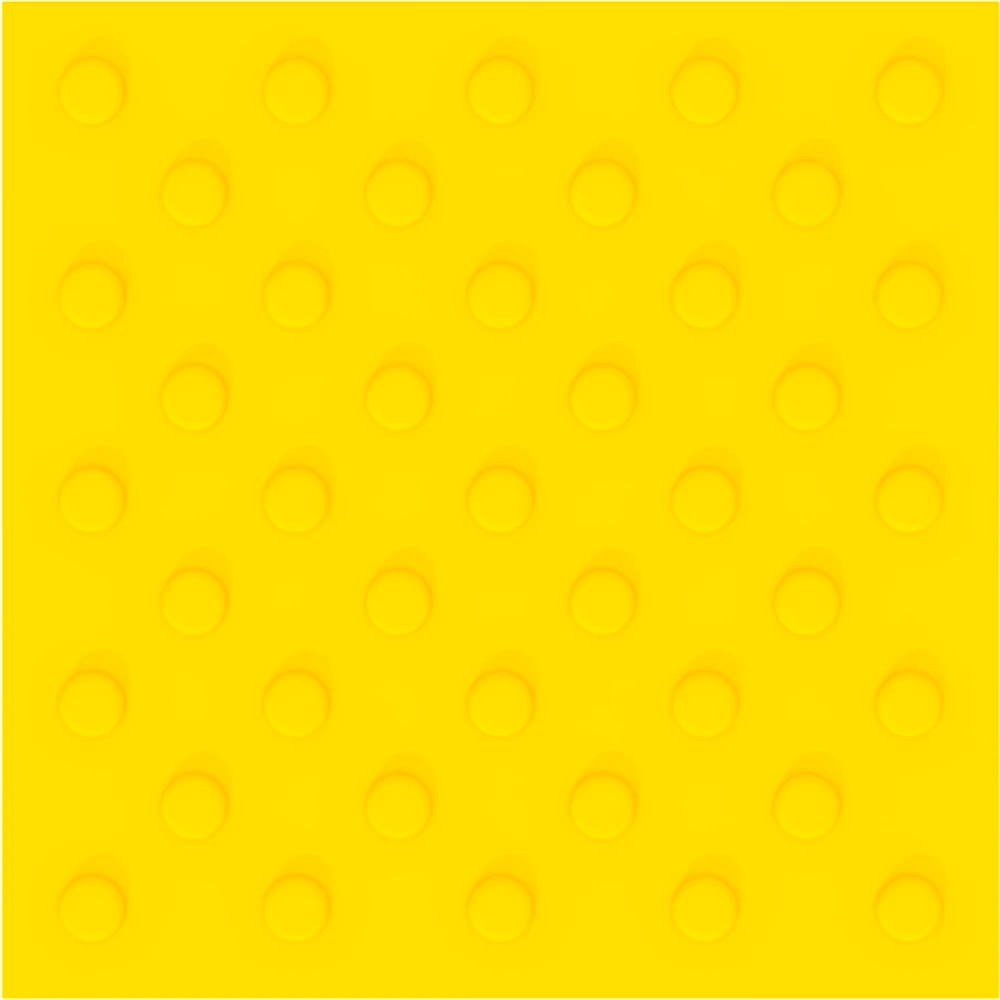

Тактильная плитка для помещений (конусы шахматные) ПВХ, 300х300х3 мм	Плитка тактильная для помещений (конусы шахматные) 500х500х3 мм, ПВХ	Плитка тактильная тротуарная (конусы шахматные) 300х300х5 мм, ПУ	Плитка тактильная тротуарная (конусы шахматные) 500х500х5 мм, ПУ, арт. 55-TPU-konus-2



Стоит отметить, что указатели выкладываются не вокруг опоры, а фронтально по отношению к потокам движения. При этом указатель обязательно должен выступать за пределы одиночных опор и колонн со стороны основного потока движения людей для обеспечения безопасности движения незрячего человека (см.рисунок ниже).

И еще один важный нюанс: опоры и колонны, согласно правилам, также можно обозначать изменением фактуры или рельефа прилегающей зоны. Такую практику можно часто встретить в прогулочных зонах, когда растущее посреди пешеходных путей дерево оформляют по периметру решеткой в уровень земли. Незрячий человек передвигается с тростью, «простукивая» пространство перед собой, изменение материала покрытия и его фактуры звуком сообщает незрячему о том, что пешеходные пути здесь прерываются. Другой пример: на станциях МЦД в Москве вокруг опорных, отдельно стоящих колонн на платформе размещены радиусные лавочки.

Рис. Обозначение тактильными указателями непреодолимых препятствий по ходу движения

9. Перед окнами консультации, терминалами оплаты и т. д. (указатель «Поле получения услуги»).

Указания на размещение ТНУ в данном сценарии встречаются только в ГОСТ Р 52875-2018.

Указатель «Поле получения услуги» размещается перед стойками и окнами консультаций, терминалами оплаты и т.д. Задача этого указателя максимально точно сориентировать незрячего человека о местонахождении нужного объекта. Сам указатель «Поле получения услуги» представляет собой либо прямоугольник, выложенный из тактильной плитки (если для оборудования других зон в здании использована плитка), либо девять индикаторов в виде продольных параллельно расположенных полос (если в здании используются индикаторы). Глубина полосы должна быть в интервале от 420 до 510 мм. ТНУ укладываются на расстоянии 300 мм от места оказания услуги по всей его ширине. Например, если местом оказания услуги является терминал и его ширина 100 см, значит, и ширина указателя «Поле получения услуги» будет порядка 100 см, если местом оказания услуги является широкая стойка ресепшн, то указатель нужно положить непосредственно перед той его частью, где располагается человек, обслуживающий МГН. Точное значение подбирается, исходя из габаритов оборудования и реального пространства в соответствии с принципом разумного приспособления.

Рис. Обозначение тактильными указателями «поля получения услуги» и «поля внимание»

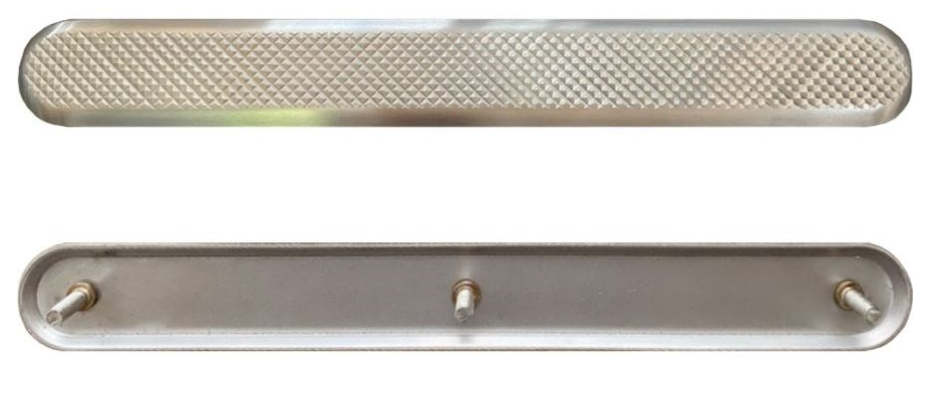

  Для реализации указателя «Поле получения услуги»  на нашем сайте компании “Доступная страна” имеются тактильная плитка с продольными полосами и индикаторы в виде полос:


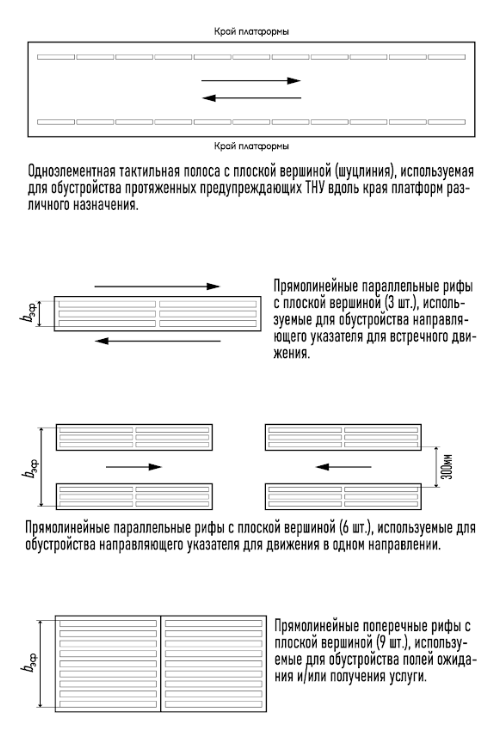

10. Обозначения путей движения направляющими ТНУ

Согласно определениям ГОСТ 52875-2018, "направляющие ТНУ предназначены для обеспечения возможности инвалидам по зрению самостоятельно, беспрепятственно и безопасно передвигаться вдоль указателя в нужном направлении".

В каком случае нужно обозначить тактильными направляющими пути движения?

Согласно СП 59.13330.2020, п.6.5.12 Направляющие тактильные напольные указатели для инвалидов по зрению предусматриваются по заданию на проектирование для обозначения основных путей безопасного передвижения, при их ширине более 4 м и длине более 70 м к месту обслуживания, если отсутствуют иные направляющие ориентиры (непрерывные линии стен, поручни, ограждения).

Что это значит:

На практике основная задача направляющих ТНУ – это помочь незрячему или слабовидящему человеку дойти до места, где его встретят и далее сопроводят в место получения услуги. Объективно, незрячему самостоятельно без чьей-либо помощи сложно сориентироваться в новом для себя пространстве. Его нужно сопровождать. Поэтому направляющие логично проложить до стойки консультации, регистрации, службы заботы о посетителях с инвалидностью. Однако, если эта стойка консультации расположена ближе 70м, то направляющие ТНУ размещать не нужно. Например, в поликлиниках регистратура расположена в нескольких метрах от входа - прокладывать направляющие ТНУ к окну консультаций согласно нормативам не нужно.

Другое дело - объекты транспортной инфраструктуры. Часть незрячих и слабовидящих ведут активный образ жизни и предпочитают самостоятельно перемещаться в метро, совершают междугородние и международные поездки, часто бывают на различных вокзалах. В случае с метро, где имеют место длинные переходы, широкие коридоры, множество развилок, здесь направляющие ТНУ, как часть системы навигации для незрячих, могут быть очень полезны.

Тоже самое можно сказать про масштабные спортивные объекты и спортивные сооружения, где опять же незрячий может самостоятельно перемещаться и при этом находиться в ситуации, когда до места получения услуги идти более 70м в пространстве, которое шире 4м.

Еще один сценарий обоснованного использования направляющих я встречала в одном из ВУЗов Москвы, в данном учебном заведении учится незрячий студент, а местом получения услуги в данном случае можно считать с десяток различных кабинетов. Коридоры на втором этаже данного здания были широкими (более 4м) и длинными (более 70м) и для удобства молодого человека на этажах были размещены направляющие ТНУ, помогающие ему каждый день самостоятельно ориентироваться в здании.

При этом направляющие не размещают, если по обе стороны от направляющего указателя в радиусе 90см нет возможности обеспечить свободное пространство. Или в зоне над указателем на высоте до 2,1м есть какие-либо нависающие элементы. Что это значит. Не нужно обустраивать направляющую впритык к стене (ближе 90см) - иначе открывающаяся дверь заденет человека, да и просто двигаться с тростью или собакой-проводником будет тесно и не удобно. Не нужно проводить тактильный путь под, например, нависающей низко конструкцией или растениями, тогда человек, доверясь маршруту и следуя по нему, может получить травму.

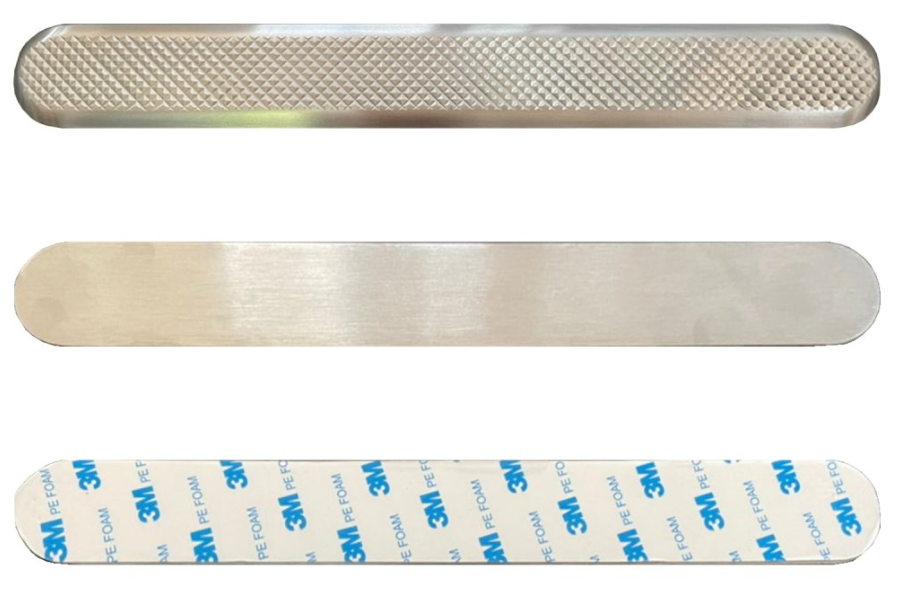

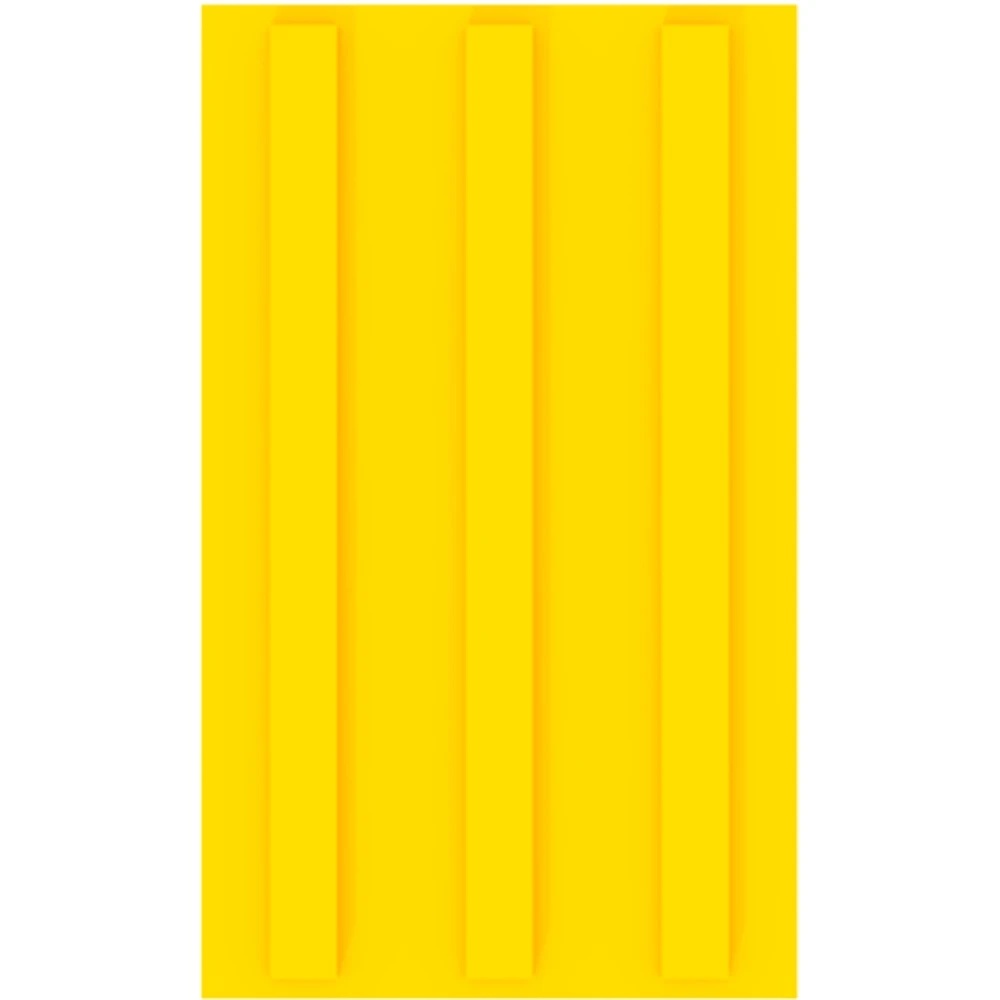

В качестве направляющих тактильных указателей обычно используют тактильную плитку  с продольными полосами или индикаторы из нержавеющей стали:



11. Размещение указателя «поле внимания»

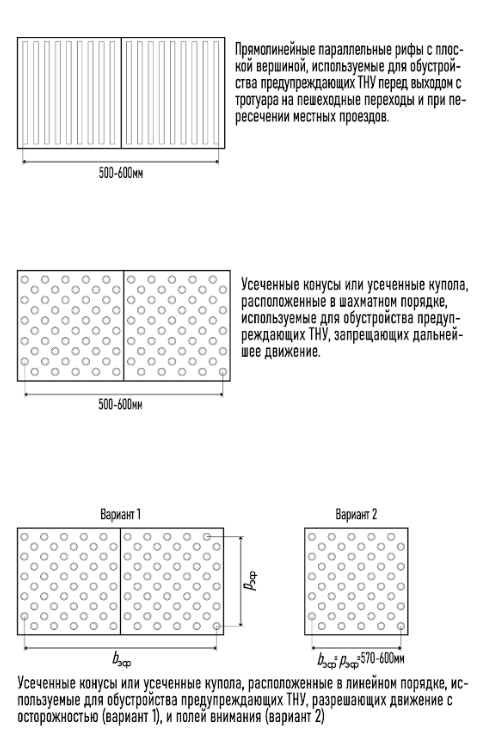

Указатель "Поле внимания" представляет собой квадрат 600 × 600 мм с узором в виде усеченных конусов, расположенных в линейном порядке. Он предназначен для обозначения поворота, разветвления или окончания тактильного пути и, согласно ГОСТ 52875-2018, п.4.1.8. его используют только совместно с направляющими тактильными указателями. См.картинку.

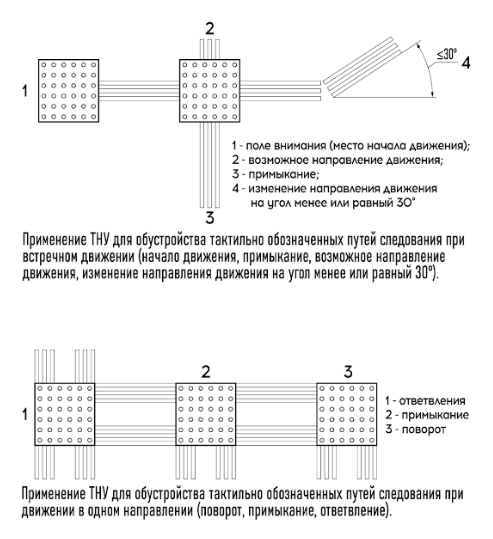

Рис. Пример реализации и размещения указателя «поля внимания» совместно с направляющими указателями



Это означает, что условиями для размещения данного указателя являются и те же условия, что и для размещения тактильных направляющих указателей, а именно только на тех объектах, где в принципе предусмотрено размещение тактильных указателей, на основных путях следования, при их ширине более 4м и длине более 70м.

Поле внимания можно также выполнить, как в виде четырех плиток 300 × 300 мм или пропорционально уложенных тактильных индикаторов. Если на объекте предполагается использование и поля внимание и направляющих, то логично предусмотреть реализацию таким образом, чтобы используемые в разных указателях материалы не просто отвечали требованиям окружающего пространства, но гармонировали друг с другом. Поэтому наиболее часто для оформления тактильного пути используются тактильные индикаторы полосы, а поле внимания можно реализовать как с помощью индикаторов, выложив их определенным образом, также, для этой задачи можно использовать и металлическую тактильную плитку. В данном случае важно, чтобы основание и конусы плитки также имели нескользящую поверхность.

В реальной жизни тактильные направляющие вместе с указателями "поле внимания" можно встретить, например, в переходах на станциях Московского Метрополитена. На ряде станций службами метро установлены тактильные индикаторы производства нашей компании - "Доступная страна".

Принцип "буйков" – принцип размещения точечных тактильных указателей

Один из отрицательных трендов сегодняшнего времени в проектировании путей движения незрячих и, в частности, размещении тактильно-наземных указателей - это чрезмерность и избыточность самих ТНУ. Вероятно, это связано с непониманием смысла использования ТНУ и принципов ориентации слабовидящих и незрячих в пространстве, а также с неоднозначной трактовкой действующих документов.

Чтобы прийти к балансу между необходимостью в навигации и чрезмерностью в использовании ТНУ на масштабных объектах с протяженными путями движениями, как например на крупных объектах транспортной инфраструктуры или масштабных спортивных объектах, стал применяться принцип «буйков».

Для наглядности, представьте длинный (более 70м) и широкий (более 4м) коридор, например, это может быть переход между терминалами аэропорта, или другое соразмерно большое внутреннее пространство. Важный критерий тут – ограниченность пространства с обеих сторон.

Попадая в этот, так называемый коридор, незрячий человек будет двигаться прямо. С одной стороны можно подумать - зачем вообще ему тут тактильные направляющие, если, например справа стена, а ее согласно ГОСТ 52875-2018 тоже можно считать направляющей. Однако, на поворотах или развилках такого воображаемого коридора все равно нужно дать понять человеку, где развилка и где можно повернуть налево или направо. Поэтому, в месте поворота или разветвления путей следования, при их ширине более 4м и длине более 70м  должен размещаться указатель поле внимания, как это было описано на предыдущих страницах.

В чем же особенность метода буйков? Она заключается в том, что в таком ограниченном с двух сторон коридоре, на отрезке от одной развилки до другой, т.е. от одного указателя поле внимания до другого в принципе не размещать тактильных направляющих, в целях уменьшения их количества. Т.е. оставить только точечные указатели "поле внимание" с примыкающими к нему направляющими указателями в точках принятия решения. Расположены указатели при этом должны быть строго на одной линии.

В описанном сценарии с коридорами точечные указатели - "буйки" заменяют собой необходимость прокладывания ТНУ направления движения, справляясь с задачей навигации в местах принятия решений и в тоже время не перегружая пространство избыточным количеством ТНУ.

Рис. Пример реализации принципа «буйков» - точечных указателей вместе с полем внимания на поворотах основных путей в здании

  Хочу заметить, что данный принцип в явном виде не указан в ГОСТ 52875-2018. Такой метод размещения тактильно-наземных указателей был впервые описан в книге У.Рау «Безбарьерное строительство для будущего» и затем включен в рекомендации к практическому применению Федеральным ресурсным центром по формированию доступной среды для инвалидов и других маломобильных групп населения ФГБУ ФНОЦ МСЭ.

Высота тактильных указателей

Высота тактильных указателей складывается из двух нормируемых показателей: это высота базового основания и высота тактильных элементов — рифов. Тактильная плитка имеет базовое основание и рифы, а вот тактильные индикаторы - это по своей сути только рифы, не имеющие основания.

Нормативные документы предъявляют требования к высоте именно рифов тактильных указателей. Так, согласно ГОСТ 52875-2018, высота рифов для предупреждающих тактильных напольных указателей, используемых в здании, должна составлять 4 мм. Высота рифов для направляющих напольных ТНУ, а также указателей «Поле внимания» и «Поле получения услуги», используемых в здании, должна быть от 3 до 4  мм, в зависимости от типа поверхности коммуникационного пути.

Высота рифов для наружных предупреждающих ТНУ принимают равной 5 мм. Высота рифов для направляющих тактильных наземных указателей должна быть в диапазоне от 3 до 5 мм в зависимости от типа пешеходной поверхности и условий использования.

Превышение допустимых значений высоты рифов может привести к спотыканию. При формировании закупки в техническом задании и другой документации важно указывать высоту рифов и основания плитки, а также не только правильное название указателя, но и словесное описание узора на плитке, чтобы минимизировать вероятность ошибки как на стороне заказчика, так и поставщика.

Где нужно размещать напольные указатели, а где наземные?

Напомним, что - «напольные ТНУ обустраивают на коммуникационных путях в жилых зданиях, в которых проживают инвалиды по зрению, в производственных зданиях предприятий ВОС и других предприятий, на которых организуют рабочие места для инвалидов по зрению, в общественных зданиях и сооружениях открытого доступа населения, на объектах транспортной инфраструктуры (в аэропортах, на автовокзалах и автостанциях, железнодорожных вокзалах, станциях метрополитена)..»

  - «Наружные ТНУ размещают на пешеходных дорожках, тротуарах в соответствии с СП 140.13330.2012 и на территориях объектов массового пребывания людей (аэропортов, автовокзалов, железнодорожных вокзалов), предприятий Всероссийского общества слепых (ВОС) и других предприятий, на которых организуют рабочие места для инвалидов по зрению.»

  Согласно (п. 6 ст. 3., Федеральный закон от 06.03.2006 № 35-ФЗ "О противодействии терроризму"), под местом массового пребывания людей понимается территория общего пользования поселения или городского округа, либо специально отведенная территория за их пределами, либо место общего пользования в здании, строении, сооружении, на ином объекте, на которых при определенных условиях может одновременно находиться более пятидесяти человек.

Это означает, что, на ряде объектов могут обустраиваться как напольные, так и наземные указатели. К ним относятся объекты транспортной инфраструктуры, вокзалы, метрополитен и т.д.

Более подробно о правилах размещениях ТНУ на пешеходных дорожках, пешеходных переходах и других элементах городской среды более подробно описано в ГОСТ 52875-2018, я сознательно не отражаю это в данной книге, посвященной организации доступной среды в здании.

Таблица 1. Правила размещения ТНУ в здании
