Что такое тактильная плитка для слепых?

Не знаете, как правильно разместить тактильную плитку? Наши специалисты бесплатно подготовят план раскладки и оперативно обеспечат ваш объект необходимыми материалами.

Тактильная плитка представляет собой наземный указатель с рельефной поверхностью. Она указывает на безопасные пути движения и приближающиеся препятствия. Помогает инвалидам по зрению адаптироваться в окружающей среде.

Что такое контрастная тактильная плитка и для чего она нужна

Тактильная плитка — это специальные рельефные плиты, которые укладывают на пол в местах, где необходимо привлечь внимание людей с ограниченными возможностями по зрению. Такие зоны могут быть расположены перед лестницами, лифтами, возле дверей, на перекрестках и других потенциально опасных участках.

Основное назначение тактильной плитки — помочь людям с нарушениями зрения ориентироваться в пространстве и избегать опасных ситуаций.

Плитка имеет контрастный, яркий цвет, который различим слабовидящими людьми. Укладывается она на улице, а также внутри зданий.


История возникновения

Впервые тактильную плитку использовали в Японии, на улице Окаяма, в 1967 году. Располагалась она возле государственной школы для слепых. За разработку отвечал японский инженер Миякэ Сэйити, который в 1965 году придумал изделие, помогающее слепым и слабовидящим переходить дорогу.

На создание плитки изобретателя подтолкнула ситуация, когда он увидел, что незрячий человек едва не попал под машину, когда переходит дорогу. В результате его изобретение стало использоваться по всему миру, помогая слепым и слабовидящим безопасно передвигаться по улицам.


Основные зоны, требующие тактильной разметки

Плитка для слабовидящих должна размещаться на путях движения в следующих местах:

• Подземные и наземные пешеходные переходы.
• Выезды со двора.
• Уличные лестницы.
• Двери.
• Одиночные уличные опоры (столбы, светофоры).
• Непреодолимые препятствия (деревья, различные будки и т.д.).
• Помещения общественных организаций, включая транспортную инфраструктуру.
• Железнодорожные пути.

В последнее время наблюдается активное применение тактильной плитки в рамках реализации программы «Доступная среда». Наземные указатели встречаются на улицах крупных городов, в организациях со свободным доступом, высших учебных заведениях.


Когда плитка заменяется тактильными индикаторами

Из эстетических соображений тактильную плитку можно заменить тактильными индикаторами. Указатели из отдельных рифов - индикаторов, имеют другой способ монтажа и выглядят более аккуратно, полностью выполняя навигационную функцию для слабовидящих и незрячих.


Требования к плитке

Указатели должны иметь следующие характеристики:

• Нескользящая поверхность. Нескользящая текстура плитки обеспечивает безопасность пользователей, предотвращая случаи падения даже в условиях повышенной влажности. Это особенно важно в общественных местах, где движение людей часто бывает интенсивным.
• Устойчивость к влаге, температурным перепадам, химическим веществам. Плитка должна выдерживать различные климатические условия и контакт с агрессивными веществами, чтобы поддерживать свою функциональность на протяжении всего срока службы. Это гарантирует, что указатели будут эффективны вне зависимости от времени года и условий эксплуатации.
• Рельефная поверхность в зависимости от типа. Разные типы рельефа на плитке позволяют передавать информацию о направлении и особенностях маршрута, что облегчает ориентирование для людей с ограниченными возможностями зрения. Тактильные элементы в виде конусов предупреждают о препятствиях или изменении маршрута. Рифы в виде продольных полос задают направление движения, а поперечные полосы говорят о том, что человек пришел туда, куда нужно - в зону получения услуги.
• Прочное крепление. Указатели должны быть надежно прикреплены к поверхности, чтобы предотвратить их сдвиг, задирание краев или разрушение в результате физического воздействия. Прочное крепление гарантирует, что пользователи смогут регулярно полагаться на их стабильность и доступность.
• Контрастный цвет. Яркие и контрастные цвета позволяют людям с частичной потерей зрения легче различать плитку и ее элементы, что способствует улучшению навигации. Контрастная окраска также помогает выделять зоны с высокой степенью активности.
• Соответствие требованиям ГОСТ. Следование стандартам Государственного стандарта обеспечивает безопасность и качество продукции, что особенно важно для обеспечения равного доступа для всех пользователей.

Актуальные виды плитки

Согласно ГОСТ Р 52875-2018, актуальными на сегодняшний день является 5 видов плитки:

• прямоугольная с продольными рифами;
• квадратная с продольными рифами;
• квадратная с конусами, расположенными линейно;
• квадратная с конусами, расположенными в шахматном порядке;
• шуцлиния без рифов.

Допускается размещение изделий, выполненных из любых материалов, имеющих высокую износоустойчивость и обеспечивающих контрастность с окружающими элементами.


Устаревшие виды тактильной плитки

В ГОСТ от 2007 года содержались еще два вида плитки, которые в обновленный документ не вошли:

• квадратная с рифами прямоугольной формы, расположенные линейно;
• квадратная с косыми полосами.

Эти виды разметки еще можно встретить в некоторых местах, но по новому регламенту использовать их нельзя.


Форма и виды рифления тактильной плитки

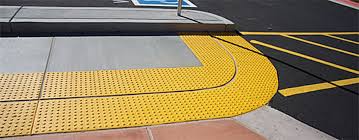

• Квадратная с продольными рифами  - Используется для обустройства выхода с тротуара на пешеходный переход, в этом случае плитку размещают так, чтобы полосы рифов задавали направление движения по переходу. Эта же плитка используется и для обустройства мест получения услуги и поля посадки на остановках общественного транспорта. Но в этом случае рифы располагают не по ходу движения, а перпендикулярно движению.
• Прямоугольная с продольными рифами - Три продольных рифа означает безопасный маршрут для движения. Квадратная с линейно расположенными конусами Предупреждает об опасном, но преодолимом препятствии на пути.
• Квадратная с конусами в шахматном порядке - Предупреждает о непреодолимом препятствии на пути.
• Шуцлиния - Укладывается вдоль края железнодорожных платформ и станций метро.

Цвет тактильной плитки

Цвет тактильной плитки должен быть ярким и контрастным относительно основного напольного покрытия, чтобы обеспечить удобство для людей с ограничениями по зрению.

Наиболее распространенным выбором является желтая плитка (RAL 1016). Если пол светлых тонов, оптимально применять черную плитку. В случае, когда основное покрытие выполнено в насыщенных цветах, таких как красный или оранжевый, рекомендуется использовать серую плитку для создания необходимого контраста.

Однако существуют исключения: если использование яркого контрастного цвета мешает гармонии и эстетике памятников культурного наследия, можно применять плитку, согласующуюся с цветом фона.


Размеры тактильной плитки

Тактильная плитка для зданий и улицы имеет стандартные размеры:

• 300 х 300 мм. Этот размер обеспечивает легкость в укладке и способствует созданию ровного покрытия.
• 500 х 500 мм. Такие плитки идеальны для больших площадей, как, например, в метро. Благодаря своему размеру они обеспечивают более прочное и устойчивое покрытие.
• 600 х 600 мм. Такой размер ТНУ регламентирован СП.

Что касается толщины, то с точки зрения нормативов в первую очередь имеет значение высота рифов. Она должна варьироваться от 3 до 5 мм, в зависимости от назначения плитки. Над поверхностью пола должны выступать только рифы, а основание плитки должно быть уложено вровень с полом. Это правило важно для бетонной плитки, толщина основания у которой обычно составляет 45-50 мм. Для полимерных плиток, имеющих основание около 1 мм допускается укладка непосредственно на покрытие.


Виды тактильной плитки для слабовидящих инвалидов в зависимости от материала

Элементы ТНУ изготавливаются из нескольких материалов:

• Бетон. Укладывается на улице, отличается высокой прочностью.
• ПВХ и полиуретан. Тактильная плитка из ПВХ и полиуретана обладает легким весом и высокой гибкостью, что упрощает её установку и демонтаж. Эти материалы устойчивы к воздействию влаги и не выцветают на солнце, что делает их идеальным выбором. Для внешних ТНУ используется плитка из полиуретана. Для внутренних указателей можно выбрать ПВХ (для помещений с низкой проходимостью) или полиуретан (для помещений с высокой проходимостью).
• Керамогранит. Керамогранитная тактильная плитка отличается высокой прочностью и устойчивостью к механическим повреждениям и химическим веществам. Ее разнообразие текстур и цветов позволяет эффективно интегрировать в любой дизайн, обеспечивая при этом необходимые тактильные ощущения. Используется в основном в исторических местах, где доступная среда не должна нарушать гармонию пространства.
• Керамика. ТНУ устойчив к высокой температуре и легко чистится, что повышает его функциональность.
• Металл. Прочный, устойчивый к высоким нагрузкам, материал, которые не боится перепадов температур.
• Гранит. Прочный, долговечный материал, устойчивый к высоким нагрузкам и механическим повреждениям.
• Полимер с песком. Тактильная плитка из полимера с песком обладает отличной износостойкостью и противоскользящими свойствами, что делает её безопасной для использования в общественных зонах. Этот материал устойчив к воздействию влаги и ультрафиолетового излучения, что обеспечивает долгий срок службы.
• Резина. Обладает хорошими амортизирующими свойствами, устойчивостью к внешним факторам.

Наиболее востребовано тактильное покрытие из бетона, полиуретана и ПВХ.


«Доступная страна» предлагает тактильные наземные и напольные указатели

Компания «Доступная страна» предлагает тактильные наземные указатели нормативных размеров. Мы поддерживаем в наличии большой запас тактильной плитки и индикаторов и обеспечиваем быструю комплектацию объектов. Предлагаем бесплатное проектирование раскладки ТНУ.

Наши специалисты начинают работу с тщательного анализа вашего объекта. Мы изучаем план помещений и разрабатываем оптимальную схему укладки тактильных элементов, учитывая все ключевые зоны движения – от входных групп до коридоров, лестничных пролетов, лифтовых холлов и зон обслуживания. Особое внимание уделяется рациональному расположению плитки, что позволяет снизить ваши затраты.

Тактильная плитка для помещений (конусы шахматные) ПВХ, 300х300х3 мм	Плитка тактильная для помещений (конусы шахматные) 500х500х3 мм, ПВХ	Плитка тактильная тротуарная (конусы шахматные) 300х300х5 мм, ПУ	Плитка тактильная тротуарная (конусы шахматные) 500х500х5 мм, ПУ

В процессе проектирования мы подбираем наиболее подходящие типы тактильной плитки в зависимости от особенностей объекта. Наши эксперты помогут определить, где необходимо разместить предупреждающие указатели для обозначения потенциально опасных зон, где проложить направляющие маршруты, и какие тактильные индикаторы лучше использовать для маркировки важных точек. Все решения подбираются с учетом дизайна вашего пространства, чтобы тактильные элементы органично вписывались в общий облик помещений.

Каждый проект создается с полным соблюдением действующих нормативных требований. Мы руководствуемся положениями ГОСТ Р 52875-2018, регулирующего обустройство тактильных указателей для слабовидящих, и строго следуем нормам СП 59.13330.2020 по обеспечению доступности зданий для маломобильных групп населения. Также учитываются все актуальные федеральные и региональные требования к оборудованию доступной среды.


Дополнительно мы предоставляем комплексную поддержку: консультируем по вопросам правильного монтажа покрытий, помогаем подобрать сопутствующие материалы – от специализированных клеевых составов и трафаретов до противоскользящих элементов.

Выбирая наше предложение, вы получаете не просто проект, а продуманное решение, которое позволяет существенно сэкономить бюджет за счет оптимизации расхода материалов. Мы гарантируем, что все разработанные решения будут полностью соответствовать нормативным требованиям, что избавит вас от проблем при проверках. Сроки выполнения проекта составляют всего 1-3 дня, при этом мы учитываем все особенности именно вашего объекта.


Для получения бесплатного проекта просто оставьте заявку – наши специалисты оперативно подготовят для вас индивидуальное решение, отвечающее всем требованиям доступной среды.


Примеры реализованных нами проектов

С 2013 года компания «Доступная страна» занимается реализацией проектов по оснащению объектов тактильной продукцией. Один из ярких примеров – оснащение нового аэровокзального комплекса. Перед нами стояла задача подобрать тактильную плитку для объекта при ограниченном финансовом бюджете.


Еще один пример – адаптация внутренних помещений частной больницы для людей с инвалидностью по зрению в Санкт-Петербурге. В ходе работы мы разработали проект и выполнили комплексное оснащение входной группы, внутренних помещений.

Обращайтесь в нашу компанию за тактильными наземными указателями. Гарантируем высокое качество продукции и соответствие всем требованиям ГОСТ и СНиП.
