Руководство по адаптации объектов по программе Доступная среда

Руководство по адаптации объектов по программе Доступная среда
Содержание:


Скачать руководство по адаптации. Ознакомиться с готовыми подборками самых необходимых товаров для адаптации учреждения по группам МГН Вы можете по ссылкам: для слабовидящих, для глухих и слабослышащих, для инвалидов - колясочников.


Регламент СП 59.13330.2016 п.6.1.1.
В здании организации должен быть как минимум один вход, доступный для МГН как с поверхности земли, так и из каждого доступного для МГН подземного или надземного уровня, соединенного с этим зданием.

Пояснение:
Доступный - адаптированный вход для всех категорий МГН: слабовидящих, слабослышащих и передвигающихся на креслах колясках.


Регламент СП 59.13330.2016 п.6.5.9
Информирующие тактильные таблички для людей с нарушением зрения с использованием рельефных знаков и символов, а также рельефно-точечного шрифта Брайля должны размещаться рядом с дверью со стороны дверной ручки на высоте от 1,2 до 1,6 м, перед входом в здание с указанием наименования учреждения, времени оказания услуг (приемных часов).

Пояснение:
Речь идет о тактильных вывесках. Они размещаются на входе в организацию и могут быть выполнены как в черно-желтой, так и в полноцветной гамме. Шрифт дублируется азбукой Брайля, материал изготовления должен быть ударопрочным – акриловый пластик, пластик полистирол, композит. Вывески, как правило, делают размером 30х40, 40х60 или 50х60см - в зависимости от объема информации. На вывесках размещают название учреждения, часы работы, оказываемые услуги и все это дублируется шрифтом Брайля.

Тактильная табличка


№1,2,11 Средства информирования, ориентирования и сигнализации
Регламент СП 59.13330.2016 п.6.5.1, 8.3.3
Входы и выходы, доступные для МГН, должны идентифицироваться с помощью технических средств информирования, ориентирования и сигнализации и, если это предусмотрено заданием на проектирование, обозначаться знаками доступности.

На входах в медицинские организации для пациентов и посетителей должны обеспечиваться визуальное, тактильное, радио- или звуковое информирование с указанием групп помещений (отделений), в которые можно попасть через данный вход (при наличии нескольких входов).

Пояснения:
На всех вышеперечисленных зонах должно быть установлено специализированное оборудование (см. пример ниже), позволяющее людям понять, где эта зона, как туда пройти, как сориентироваться, как получить услугу и т.д.


Табло говорящее + тактильная табличка














С нашей точки зрения, решение со звуковым маяком, выдающим информацию при нажатии кнопки, является более удобным для окружающих, посетителей и работников организации, чем циклическое воспроизведение информации.
Также, в данных местах может размещаться и тактильная пиктограмма.

Зоны, адаптированные для инвалидов, обозначаются пиктограммами – табличками, с установленными изображениями, согласно ГОСТ Р 52131. Если готового изображения нет в нормативном перечне (например, для зоны отдыха, примерочной), то его можно сделать в свободном дизайне, но в общем стиле с остальными пиктограммами. В помещениях допустимо применение пиктограмм 15х15 см, 20х20 см, 15х20 см, 20х25 см на улице – не менее 15х15 см и не более 25х25 см.

Для Вашего удобства мы подготовили комплект наиболее часто заказываемых пиктограмм.

Готовый набор пиктограмм для адаптации учреждения ГОСТ Р 52131-2019



Разметка пути следования для инвалидов
Регламент СП 59.13330.2016 п.5.1.10, 5.1.12
Тактильно-контрастные указатели, выполняющие функцию предупреждения на покрытии пешеходных путей, следует размещать на расстоянии 0,8-0,9 м до препятствия,опасного участка, перед внешней лестницей и т.п. Глубина предупреждающего указателядолжна быть в пределах 0,5-0,6 м и входить в общее нормируемое расстояние допрепятствия. Указатель должен заканчиваться до препятствия на расстоянии 0,3 м.Указатели должны иметь высоту рифов 5 мм.

Пояснение:
Тактильно – контрастные указатели- это тактильная плитка и тактильные индикаторы. Они помогают инвалидам по зрению ориентироваться по пути к месту назначения в учреждении/на улице.Предупреждающие указатели могут быть реализованы посредствам тактильной плитки размером 30х30 или 50х50см или тактильными индикаторами. Чтобы реализовать глубину указателя 50х60см, можно класть либо по 2 плитки 30х30, либо по одной 50х50.



№4 Лестница.Маркировка ступеней
Регламент СП 59.13330.2016 п. 5.1.12
На проступях краевых ступеней лестничных маршей должны быть нанесены одна или несколько противоскользящих полос, контрастных с поверхностью ступени, как правило, желтого цвета, общей шириной 0,08-0,1 м. Расстояние между краем контрастной полосы и краем проступи ступени - от 0,03 до 0,04 м. В том случае, если лестница включает в себя несколько маршей, предупреждающая тактильная полоса обустраивается только перед верхней ступенью верхнего марша и нижней ступенью нижнего марша. На проступях верхней и нижней ступеней каждого марша эвакуационных лестниц доступных МГН, должны быть нанесены контрастные (желтые/черные) или контрастные фотолюминесцентные полосы.

Пояснение:
Контрастная маркировка ступеней предназначена для слабовидящих. Она предупреждает о препятствии, противоскользящая поверхность защищает от падения. На улице из-за высокой проходимости, атмосферных осадков, перемены погоды и прочих факторов лучше использовать алюминиевые полосы с резиновой вставкой или специальную краску, создающую не скользкое покрытие. В помещении для маркировки ступеней используют краску или противоскользящие ленты с абразивным покрытием. Минусы ленты в неудобстве ухода (мытье тряпкой оставляет волокна), рекомендуем выбирать краску – как более долговечное и простое в уходе решение.

Регламент СП 59.13330.2016 п.5.1.14, 5.1.15, 6.1.2, 6.2.9, 6.2.10,
Согласно действующим требованиям в отношении пандусов установлены следующие обязательные к соблюдению нормативы:
Лестницы должны дублироваться пандусами или подъемными устройствами. Длинанепрерывного марша пандуса не должна превышать 9,0 м, а уклон - не круче 1:20 (5%).При ограниченном участке застройки или наличии подземных коммуникаций перед входом допускается проектировать пандус с уклоном не круче 1:12 (8%) при длине марша не более 6,0 м.

Лестницы должны дублироваться пандусами или подъемными устройствами (п.5.1.14. СП 59.13330.2016). Применение для инвалидов вместо пандусов аппарелей не допускается (п.6.1.2. СП 59.13330.2016).

Пояснение:
Что это значит?
Аппарель – это пандус, устанавливающийся на ступени и представляющий собой 2 «полозины». С 01 августа 2020 года их использование в сценарии – пандус для инвалидов – запрещено.

Какие могут быть решения? Их всего два.
Вариант 1.Установка нормативного стационарного пандуса (длинного, пологого, с перилами, согласно нормам, приведенным ниже).
Ориентировочная стоимость такого пандуса от 300 000р (примерный расчет на высоту подъема 0,6 м – т.е. для крыльца из 4 ступеней).
Плюсы: человек на коляске может сам подняться по пандусу и попасть в здание.
Минусы: дорого и занимает очень много места.

Вариант 2. Использование подъемного устройства.
Стоимость такого решения (гусеничный/шагающий подъемник) от 180-190 тыс. р.
Плюсы: подъемник может компактно храниться в здании и оперативно включаться, когда это необходимо.
Минусы: человек на инвалидной коляске не сможет самостоятельно воспользоваться подъемником – ему понадобится вызвать помощь.

Как быть?
Если в учреждении объективно негде установить стационарный пандус и при этом люди на инвалидных колясках посещают его крайне редко – рассмотрите для себя вариант с подъемником. Также, подъемник незаменимое решение для преодоления лестниц внутри здания. В особенности если речь идет о памятниках архитектуры и других зданиях, где нет нормативного лифта, и не может быть никаких конструктивных изменений. Использование подъемного устройства предполагает наличие на входной группе (там, где лестница) системы вызова помощника, а также проинструктированного человека в здании, который по вызову будет выходить и помогать подняться.
Если же есть и место, и бюджет и Ваше учреждение объективно посещает много людей, в том числе на инвалидных колясках – устанавливайте нормативный пандус.

Параметры нормативного пандуса:
  • Длина непрерывного марша пандуса не должна превышать 9,0 м (п.5.1.14.СП 59.13330.2016) Минимальная длина пандуса – 1,5м (п. 5.1.15СП 59.13330.2016)
  • Пандусы должны иметь двухстороннее ограждение с поручнями (п.5.1.15СП 59.13330.2016)
  • Допустимый уклон пандуса: наружный пандус должен иметь уклон не круче 1:20 (5%).
Что это значит:
На каждый 1 см подъема (ступеньки и т.д.) по 20 см длины пандуса. Таким образом, если у вас высота подъема 0,5 м – пандус должен быть длиной 10 м. Что такое 50 см? Высота одной стандартной ступени – 15-18 см, т.е. даже если у вас на входе 3 ступени по 15 см, это означает, что высота подъема – 45см. При такой высоте пандус должен быть длиной 9м.
При ограниченном участке застройки или наличии подземных коммуникаций перед входом допускается проектировать пандус с уклоном не круче 1:12 (8%) при длине марша не более 6,0 м.
Если места перед входной площадкой мало или там проложены подземные коммуникации разрешается сделать пандус круче уклоном – чтоб он занимал меньше места. В этом сценарии на каждый 1 см подъема (ступеньки и т.д.) по 12 см длинны пандуса. Т.е. при тех же 3-х ступенях по 15 см Вам нужно будет использовать пандус длиной 5,4м.


№6 Перила для пандуса и лестничных маршей

Регламент СП 59.13330.2016 п. 5.1.15, 6.2.11,6.2.12
Вдоль обеих сторон всех пандусов и открытых лестниц, а также у всех перепадоввысот горизонтальных поверхностей более 0,45 м необходимо устанавливать ограждения с поручнями. Поручни следует располагать на высоте 0,9 м, у пандусов - дополнительно и на высоте 0,7 м. Поручень перил с внутренней стороны лестницы должен быть непрерывным по всей ее  высоте.Расстояние между поручнями пандуса с односторонним движением принимать в пределахот 0,9 до 1,0 м.Завершающие горизонтальные части поручня должны быть длиннее марша лестницы илинаклонной части пандуса на 0,3 м и иметь травмобезопасное исполнение.

Оптимальным вариантом для охвата рукой являются поручни округлого сечения диаметром от 0,03 до 0,05 м. Расстояние в свету между поручнем и стеной должно быть не менее 0,045 м для стен с гладкими поверхностями и не менее 0,06 м для стен с шероховатыми поверхностями.

Пояснение:
СП четко регламентирует внешний вид и характеристики перил/ограждений для пандуса и лестниц. Если вы устанавливаете перила в рамках оснащения по Доступной среде, то они могут быть только такие как на картинке ниже.

Перила для пандуса



№7.Тактильные наклейки на поручни
Регламент СП 59.13330.2016 п.6.2.12
На боковой, внешней по отношению к маршу, поверхности поручней общественных зданий (за исключением стационаров) должны предусматриваться рельефные обозначения этажей, а также предупредительные полосы об окончании перил.

Пояснение:
Для помощи в ориентировании в пространстве слабовидящим и слепым людям на перила лестничных маршей наносят наклейки с обозначением этажей, а так же наклейки  с предупредительными полосами, соответствующие трем последним ступеням лестницы – данные наклейки предупреждают о приближении места, где перила оканчиваются.










№8 Открывание дверей
Регламент СП 59.13330.2016 п.6.1.7.
Входные двери, доступные для входа инвалидов и МГН, следует проектировать автоматическими, ручными или механическими.

Пояснение:
Дверь может иметь как классический принцип открывания, так и автоматический. Автоматические двери распахиваются сами как при помощи кнопки-пульта, так и как только «в поле зрения» инфракрасного датчика двери попадает посетитель – это удобное решение для мест с высоким процентом посетителей-представителей МГН. Зачастую людям с нарушениями опорно-двигательного аппарата сложно открыть дверь. Передвигающимся на коляске сделать это в одиночку практически нереально.




Регламент СП 59.13330.2016 п.6.1.6
На прозрачных полотнах дверей и ограждениях (перегородках) следует предусматривать яркую контрастную маркировку в форме прямоугольника высотой не менее 0,1 м и шириной не менее 0,2 м или в форме круга диаметром от 0,1 до 0,2 м. Расположение контрастной маркировки предусматривается на двух уровнях: 0,9-1,0 м и 1,3-1,4 м.

Пояснение:
Чаще всего встречаются наклейки в виде желтого круга, такие наклейки клеятся по обе стороны стекла и служат для слабовидящих предупреждением о препятствии. Можно использовать круг как 15, так и 20см, на ваш выбор.


Наклейка информационная желтый круг













Регламент СП 59.13330.2016 п.6.1.1.
Наружные вызывные устройства или средства связи с персоналом при входах в общественные здания следует применять с учетом принятой организации обслуживания посетителей по заданию на проектирование.

Пояснение:
Системы вызова персонала (помощника) размещают в тех местах здания, где инвалиду может понадобиться помощь. На входе в здание система вызова необходима в случае, когда инвалид на кресле – коляске не имеет возможности самостоятельно попасть в здание. Такое может происходить, если лестница на входной группе не продублирована нормативным стационарным пандусом. В таком случае организация обязана иметь подъемник для инвалидов, систему вызова помощи и специально обученного сотрудника, который по сигналу, поступившему с системы вызова, выйдет и поможет инвалиду попасть в здание.
В качестве таких устройств используются специальные системы вызова персонала, состоящие из кнопки вызова, приемного устройства, контрастной информационной таблички, информирующей о назначении кнопки, и опционально в этот комплект может входить усилитель сигнала. Кнопки устанавливаются на улице на входе, а приемник – у охранника или ответственного сотрудника. Идеальный сценарий – это использование на входе и в санузле в рамках одного здания, кнопок, ведущих на одно приемное устройство. Это удобно, функционально и экономично. Внешний вид и характеристики не оговорены в СП, однако мы рекомендуем выбирать системы, где кнопки влагозащищенные, ударопрочные и антивандальные – такая система прослужит долго.

Универсальная система вызова персонала из нескольких мест



Оснащение прилегающей территории

Регламент СП 59.13330.2016 п.5.2.1
На стоянке (парковке) транспортных средств расположенной на участке около здания организации сферы услуг следует выделять 10% машино-мест (но не менее одного места) для людей с инвалидностью. Каждое выделяемое машино-место должно обозначаться дорожной разметкой и, кроме того, на участке около здания - дорожными знаками, выполняемым на вертикальной поверхности (стене, стойке и т.п.) на высоте от 1,5 до 2,0 м. Разметку места для стоянки (парковки) транспортных средств инвалида на кресле -коляске следует предусматривать размерами 6,0 х 3,6 м. Если на стоянке предусматривается место для регулярной парковки автомобилей инвалидов на креслах-колясках, ширина боковых подходов к этим автомобилям должна быть не менее 2,5 м.

Пояснение:
Дорожный знак должен быть выполнен по ГОСТ: в комплекте знак "6.4 место стоянки", 70х70см, знак "8.17 Инвалиды", 35х70.5см, + если нет возможности прикрепить знак на горизонтальную поверхность, в дополнение нужно приобрести стойку не менее 2,5-3м (чтобы от края знака, который составляет 105см еще оставалось 150-200см).

Комплект разметки «Парковка для инвалидов»



Благоустройство и места отдыха
Регламент СП 59.13330.2016 п.5.3.1.
На участке объекта на основных путях движения людей следует предусматривать не менее чем через 100-150 м места отдыха, доступные для МГН, оборудованные навесами, скамьями с опорой для спины и подлокотником, указателями, светильниками и т.п. Набор элементов устанавливается заданием на проектирование.

2.Оснащение внутренних зон: помещения, коридоры, зоны лифтов

Внутреннее оборудование и устройства
Регламент СП 59.13330.2016 п.6.4.2
Приборы для открывания и закрывании дверей, горизонтальные поручни, а также ручки, рычаги, краны и кнопки различных аппаратов, отверстия торговых, питьевых и билетных автоматов, отверстия для чип-карт и других систем контроля, терминалы и рабочие дисплеи и прочие устройства, которыми могут воспользоваться МГН внутри здания, следует устанавливать на высоте не более 1,1 м и не менее 0,85 м от пола и на расстоянии не менее 0,6 м от боковой стены помещения или другой вертикальной плоскости.

Пояснения:
Данный пункт применим ко всем элементам, которыми может пользоваться представитель МГН, будь то кнопка вызова, дверная ручка, поручень и т.д. – все это должно располагаться на одном уровне, в зоне досягаемости человека на коляске.

№1,2 Средства информирования, ориентирования и сигнализации
Регламент СП 59.13330.2016 п.6.5.1
Следующие элементы здания, доступные для МГН, должны идентифицироваться с помощью технических средств информирования, ориентирования и сигнализации и, если это предусмотрено заданием на проектирование, обозначаться знаками доступности:
  • входы в общественные уборные, в универсальные и доступные уборные
  • зоны предоставления услуг для инвалидов;
  • гардеробы
  • лифты и другие подъемные устройства, доступные для инвалидов
  • специальные зоны отдыха и ожидания для МГН
  • указатели направления, указывающие путь к ближайшему доступному элементу (лифт, санузел и тд)
Пояснения:
На всех вышеперечисленных зонах должно быть установлено специализированное оборудование (см пример ниже), позволяющее людям понять, где эта зона, как туда пройти, как сориентироваться, как получить услугу и т.д.

Мы рекомендуем использовать следующие комплекты:
  • для входов в уборные, гардеробы, лифты, специальные зоны отдыха и ожидания для МГН: пиктограмма/табличка (2 шт.)+ звуковой маяк + указатель направления
  • для зоны предоставления услуг для инвалидов: визуально – звуковое табло + тактильная табличка (2 шт.) + указатель направления
  • так же мы рекомендуем иметь тактильную мнемосхему на каждом этаже возле входа на этот этаж, доступного для МГН

Регламент СП 59.13330.2016 п.6.5.2.
Технические средства информирования, ориентирования и сигнализации, размещаемые в помещениях, предназначенных для пребывания различных категорий инвалидов и МГН, и на путях их движения, должны быть унифицированы и обеспечивать визуальную, звуковую, радио- и тактильную информацию и сигнализацию, обеспечивающие указание направления движения, идентификацию мест и возможность получения услуги.

Пояснения:
Унификация предполагает в том числе использование единой цветовой схемы – например черно-желтую, желтый- последний цвет спектра, который распознают слабовидящие.

Регламент СП 59.13330.2016 п.6.2.16
Напротив выхода из лифтов, доступных для МГН, на высоте 1,5 м должно быть цифровое обозначение этажа размером не менее 0,1 м, контрастное по отношению к фону стены. Если стенка напротив выхода из лифта отсутствует, номер этажа обозначается на боковомоткосе входного проема в лифт.

Если на объекте доступны все лифты, то их маркировка знаком доступности для инвалидов необязательна.

№4 Мнемосхема помещения

Регламент СП 59.13330.2016 п.8.1.6, 8.3.3
При входах в здания массового посещения (вокзалы всех видов транспорта, учреждения социального назначения, торговые предприятия, административно-управленческие учреждения, многофункциональные комплексы и т.п.) для инвалидов по зрению должна быть установлена информационная тактильная или тактильно-звуковая мнемосхема, отображающая информацию о помещениях в здании, не мешающая основному потоку посетителей. Она должна размещаться с правой стороны по ходу движения на удалении от 2 до 4 м от входа.

Пояснения:
Мнемосхема информирует слабовидящих о планировке и размещении кабинетов на этаже, на ней отображаются пути следования МГН. Мнемосхема изготавливается на основе планов эвакуации. Существуют также мнемосхемы отдельных помещений. Рекомендуем изготавливать мнемосхемы из ударопрочного пластика или композитного алюминия с защитным покрытием.


Регламент СП 59.13330.2016 п.6.2.11,6.2.12
Вдоль обеих сторон всех пандусов и открытых лестниц, а также у всех перепадоввысот горизонтальных поверхностей более 0,45 м необходимо устанавливать ограждения с поручнями. Поручни следует располагать на высоте 0,9 м, у пандусов - дополнительно и на высоте 0,7 м. Поручень перил с внутренней стороны лестницы должен быть непрерывным по всей ее  высоте.Расстояние между поручнями пандуса с односторонним движением принимать в пределахот 0,9 до 1,0 м.Завершающие горизонтальные части поручня должны быть длиннее марша лестницы илинаклонной части пандуса на 0,3 м и иметь травмобезопасное исполнение.

Оптимальным вариантом для охвата рукой являются поручни округлого сечения диаметром от 0,03 до 0,05 м. Расстояние в свету между поручнем и стеной должно быть не менее 0,045 м для стен с гладкими поверхностями и не менее 0,06 м для стен с шероховатыми поверхностями.

Пояснение:
СП четко регламентирует внешний вид и характеристики перил/ограждений для пандуса и лестниц. Если вы устанавливаете перила в рамках оснащения по Доступной среде, то они могут быть только такие как на картинке ниже.

Перила для пандуса и лестничных маршей



Регламент СП 59.13330.2016 п. 6.2.12
На боковой, внешней по отношению к маршу, поверхности поручней общественных зданий (за исключением стационаров) должны предусматриваться рельефные обозначения этажей, а также предупредительные полосы об окончании перил.

Пояснения:
Для помощи в ориентировании в пространстве слабовидящим и слепым людям на перила лестничных маршей наносят наклейки с обозначением этажей, а так же наклейки  с предупредительными полосами, соответствующие трем последним ступеням лестницы – данные наклейки предупреждают о приближении места, где перила оканчиваются.









№7 Тактильно-контрастные указатели
Регламент СП 59.13330.2016 п.6.2.3, 8.1.6
Участки пола на коммуникационных путях перед доступными дверными проемами,входами на лестничные клетки, открытыми лестничными маршами, стационарными препятствиями должны иметь тактильно-контрастные предупреждающие указатели глубиной 0,5-0,6 м, с высотой рифов 4 мм.

Предупреждающие тактильно-контрастные указатели должны быть:
- на расстоянии 0,3 м от препятствия или плоскости дверного полотна, если дверь открывается по ходу движения;
- на расстоянии ширины полотна двери от плоскости дверного полотна, если дверь открывается навстречу движению;
- непосредственно перед выходом на лестничную площадку через открытый проем бездвери;
- на расстоянии 0,3 м от внешнего края проступи верхней и нижней ступеней открытых лестничных маршей (если проступь ступени на верхней площадке выделена конструктивно, предупреждающий указатель должен непосредственно примыкать к проступи, независимо
от ее ширины).

Пояснение:
Тактильно – контрастные указатели - это тактильная плитка и тактильные индикаторы. Они помогают инвалидам по зрению ориентироваться по пути к месту назначения в учреждении/на улице. Предупреждающие указатели могут быть реализованы посредствам тактильной плитки размером 30х30 или 50х50см или тактильными индикаторами. Чтобы реализовать глубину указателя 50х60см, можно класть либо по 2 плитки 30х30, либо по одной 50х50.
В помещениях используется тактильная плитка из ПВХ или тактильные индикаторы (ПВХ, металл). Тактильные указатели могут быть двух видов:
  • продольные тактильные полосы, высотой 4 мм и шириной от 0,15 до 0,30 м, установленные на протяжении заданного маршрута;
  • квадратными, со стороной 0,3 м или 0,5 м, с усеченными конусообразными рифами, расположенными в шахматном (информирующие о непреодолимом препятствии) либо линейном порядке (информирующие о преодолимом препятствии, например лестнице, или зоне получения услуги). Высота рифов для помещения должна быть 4 мм.
Регламент СП 59.13330.2016 п. 6.2.29, 6.2.8
На проступях краевых ступеней лестничных маршей должны быть нанесены одна или несколько противоскользящих полос, контрастных с поверхностью ступени, как правило, желтого цвета, общей шириной 0,08-0,1 м. Допускается применение контрастных противоскользящих полос с фотолюминесцентным покрытием, если это предусмотрено заданием на проектирование. Расстояние между краем контрастной полосы и краем проступи ступени - от 0,03 до 0,04 м. В том случае, если лестница включает в себя несколько маршей, предупреждающая тактильная полоса обустраивается только перед верхней ступенью верхнего марша и нижней ступенью нижнего марша. На проступях верхней и нижней ступеней каждого марша эвакуационных лестниц доступных МГН, должны быть нанесены контрастные или контрастные фотолюминесцентные полосы.

Пояснение:
Контрастная маркировка ступеней предназначена для слабовидящих. Она предупреждает о препятствии, противоскользящая поверхность защищает от падения. В помещении для маркировки ступеней используют краску или противоскользящие ленты с абразивным покрытием. Минусы ленты в неудобстве ухода (мытье тряпкой оставляет волокна), рекомендуем выбирать краску – как более долговечное и простое в уходе решение.

Пожарная безопасность
Регламент СП 59.13330.2016 п.6.5.5
Световые оповещатели, эвакуационные знаки пожарной безопасности, указывающие направление движения, подключенные к системе оповещения и управления эвакуацией людей при пожаре, к системе оповещения о стихийных бедствиях и экстремальных ситуациях, следует устанавливать в помещениях и зонах общественных зданий и сооружений, посещаемых МГН, и производственных помещениях, имеющих рабочие места для инвалидов. В дошкольных образовательных организациях данные оповещатели и знаки следует устанавливать только на путях эвакуации.

Регламент СП 59.13330.2016 п.6.5.6
Кроме визуальной должна быть предусмотрена звуковая сигнализация. Для аварийной звуковой сигнализации следует применять приборы, обеспечивающие уровень звука не менее 80-100 дБ в течение 30 с. Аппаратура привода звуковых сигнализаторов (электрических, механических или электронных) в действие должна находиться не менее чем за 0,8 м до предупреждаемого участка пути.

Информационно коммуникационные системы
Регламент СП 59.13330.2016 п.6.5.7.
В вестибюлях общественных зданий, с учетом их функционального назначения, следует предусматривать установку информационных терминалов/киосков, информационных табло типа "бегущая строка", телефонных устройств с текстовым выходом для посетителей с нарушением слуха, звуковых и радио информаторов и/или тактильных и с речевым дублированием информации мнемосхем для посетителей с нарушением зрения. С использованием указанных средств должны быть оснащены 5% общего числа, но не менее одной справочной всех видов, билетные кассы массовой продажи и т.п. для информации о предоставляемых услугах.

Пояснение:
При адаптации организации необходимо учесть не только ее физическую доступность для МГН, но и доступность информации. Чтобы инвалиды всех групп могли получить необходимую информацию, она должна транслироваться в визуальной (для глухих посетителей), аудио- и тактильной форме (для слепых посетителей).
  • Информационный терминал может быть выполнен в виде стойки, но более предпочтителен формат наклонного стола, т.к. он более удобен для инвалидов-колясочников. Инфотерминалы оснащены специальным ПО для всех категорий МГН.
  • Бегущая строка позволяет информировать слабовидящих о режиме работы организации и ее услугах. Располагается над входом, подходит как для улицы, так и для помещения. Может комплектоваться датчиком температуры.
  • Звуковой маяк- информатор устанавливается в холле, проигрывает предзаписанные сообщения, информируя об услугах учреждениях, направлении движения и т.д. существуют различные модели, подходящие для помещений или улицы. Звуковой маяк может иметь встроенный датчик движения или кнопку активации – по которой сообщение будет проиграно.
  • Мнемосхемы помогают всем группам посетителей в ориентировании на местности, в том числе инвалидам по зрению.

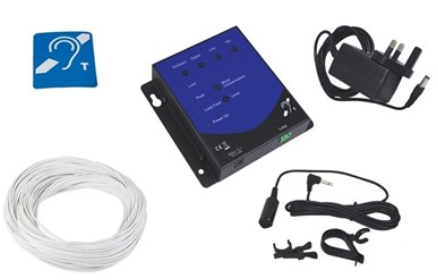

Регламент СП 59.13330.2016 п.8.1.7, 8.1.9, 8.1.10
Не менее одной стойки обслуживания посетителей следует оборудовать системами усиления звука. В каждом зале (в аудиториях, зрительных и лекционных залах) со звуковой системой должна быть система усиления звука, индивидуальная или коллективного пользования. Места для лиц с нарушением слуха следует размещать на расстоянии не более 3 м от источника звука или оборудовать специальными персональными приборами усиления звука. При применении в залах индукционного контура или других индивидуальных беспроводных устройств, которые следует располагать в зоне хорошей видимости сцены и сурдопереводчика.


Пояснение:
Индукционные системы усиливают звук (например, голос сотрудника справочной службы), передавая его на слуховой аппарат посетителя. Индукционные системы бывают компактными переносными – для стоек информации  - они усиливают звук голоса. А есть профессиональные стационарные системы для залов/аудиторий – такие системы усиливают звук от источника звука, например от микрофона, аудиосистемы.

Для информационных
стоек/столов,
кассовых окон
Для информационных
стоек/столов,
кассовых окон



Регламент СП 59.13330.2016 п.6.5.9.
Информирующие тактильные таблички для людей с нарушением зрения с использованием рельефных знаков и символов, а также рельефно-точечного шрифта Брайля должны размещаться рядом с дверью со стороны дверной ручки на высоте от 1,2 до 1,6 м:
  • перед входами во внутренние помещения, в которых оказываются услуги, с указанием номера и назначения помещения.
  • нумерация шкафов раздевальных должна быть выполнена рельефным шрифтом и на контрастном фоне

Пояснение:
Комплексные таблички размещаются на дверях кабинетов и включают в себя название специалиста/кабинета, номер кабинета, дублирование информации азбукой Брайля. Такие таблички как правило заказывают в размере 15х30, 15х45 см, в зависимости от объема текста.

Тактильные кабинетные таблички



Регламент СП 59.13330.2016 п.6.4.3
Следует применять дверные ручки, запоры, задвижки и другие приборы открывания и закрывания дверей, которые должны иметь форму, позволяющую инвалиду управлять ими одной рукой и нетребующую применения слишком больших усилий или значительных поворотов руки в запястье. Целесообразно ориентироваться на применение легко управляемых приборов и механизмов, а также С-и П-образных ручек.

Локтевая дверная ручка Дверная ручка для инвалидов



Пороговые пандусы
Регламент СП 59.13330.2016 п.6.1.5
В проемах дверей, доступных для МГН, допускаются пороги высотой не более 0,014 м.

Пояснение:
На порогах и в местах с перепадами высот для удобства их преодоления людьми с нарушениями опорно-двигательного аппарата устанавливаются пороговые пандусы. Они позволяют избежать лишних финансовых затрат на реконструкцию порогов согласно программе «Доступная среда». Перекатные пандусы бывают двухсторонние, односторонние.

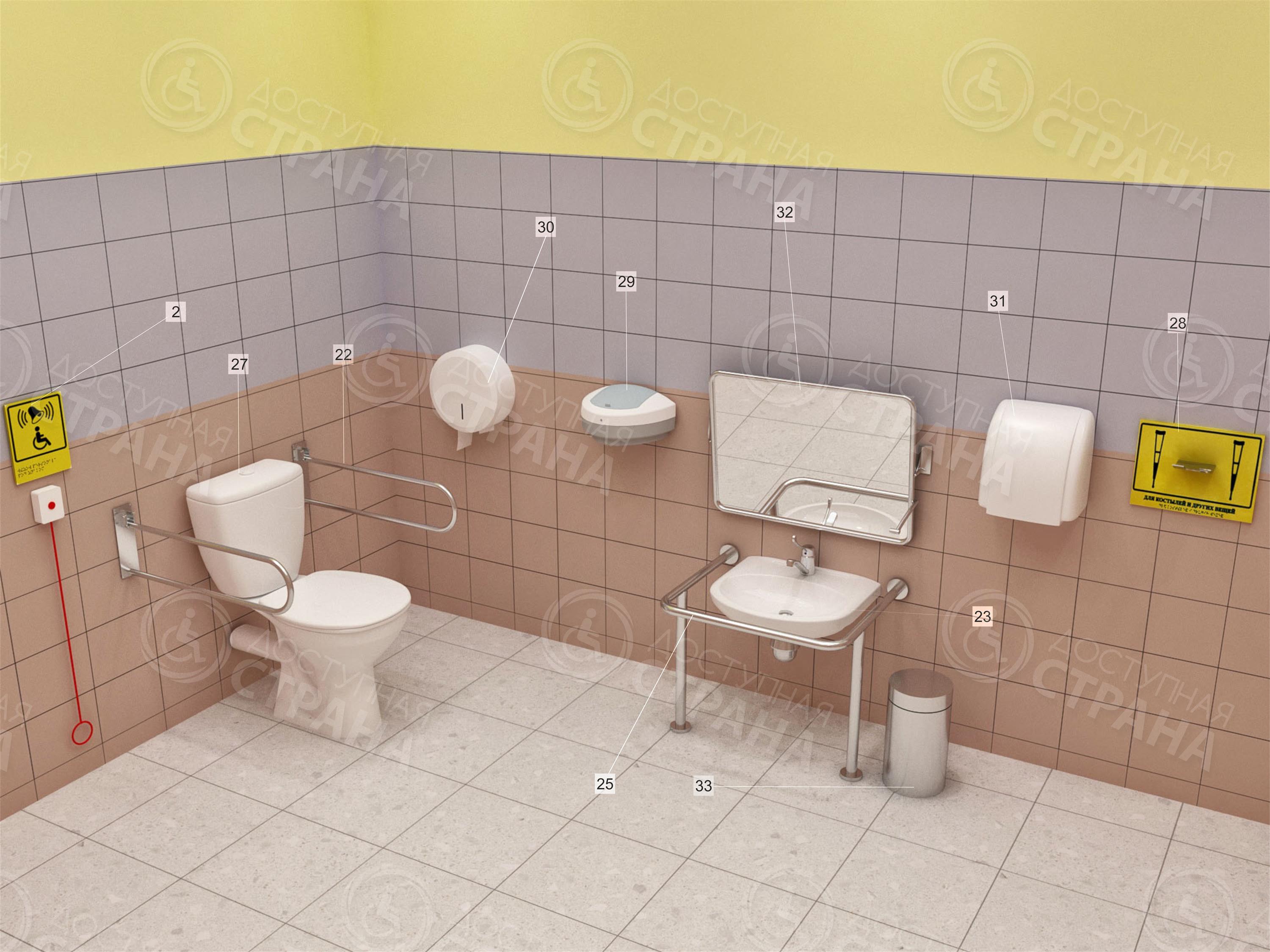

3. Оснащение санузлов

Габариты санузла
Регламент СП 59.13330.2016 п.6.3.3
Доступная кабина в общественной уборной должна иметь размеры в плане, м, не менее: ширина -1,65, глубина - 2,2, ширина двери - 0,9. В кабине сбоку от унитаза следует предусматривать пространство рядом с унитазом шириной не менее 0,8 м для размещения кресла-коляски, а также крючки для одежды, костылей и других принадлежностей. В кабине должно быть свободное пространство диаметром 1,4 м для разворота кресла-коляски. Двери должны открываться наружу. Размеры доступных и универсальных (специализированных) кабин могут изменяться в зависимости от расстановки и габаритов применяемого оборудования.

Регламент СП 59.13330.2016 п. 6.3.6
У дверей блоков санитарно-бытовых помещений, включающих в себя доступные кабины (уборных, душевых, ванн и т.п.), и универсальной кабины уборной следует предусматривать со стороны ручки информационные таблички помещений (выполненные рельефно-графическим и рельефно-точечным способом), расположенные на высоте от 1,2 до 1,6 м от уровня пола и на расстоянии 0,1-0,5 м от края двери.


Тактильно-визуальный знак "Туалет для инвалидов "



Регламент СП 59.13330.2016 п. 6.3.6
Доступные и универсальные кабины должны быть оборудованы системой тревожной сигнализации или системой двухсторонней громкоговорящей связи. Тип системы, которая должна быть применена, определяется в задании на проектирование.


Пояснение:
В санузле должна быть установлена система вызова помощи (тревожная сигнализация). Такое решение может быть как самостоятельным (кнопка+приемник+пиктограмма), так и объединено в единую систему с кнопкой вызова помощника с улицы. Так, одну кнопку можно разместить в санузле, другую на улице (+ еще до 99 кнопок в любых помещениях). Все вызовы можно вести на один приемник, расположенный у ответственного сотрудника.

Универсальная система вызова персонала для входа и санузла

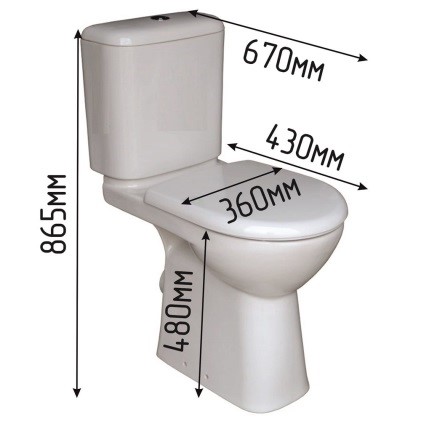

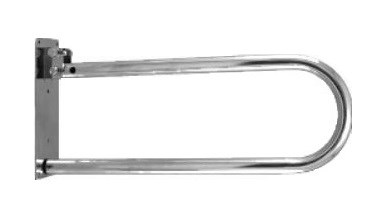

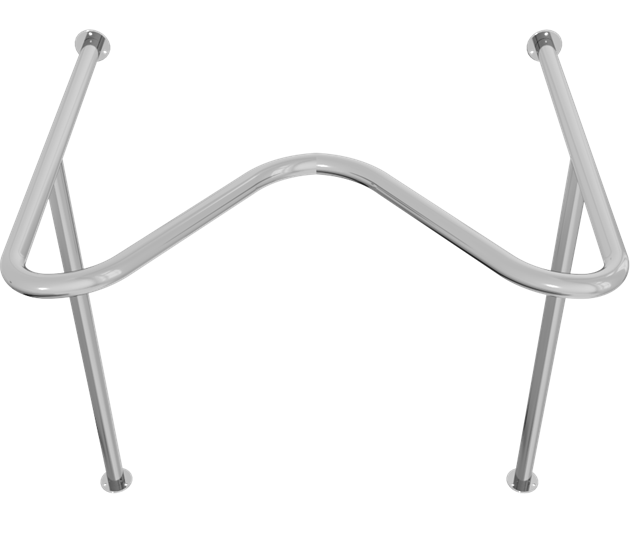

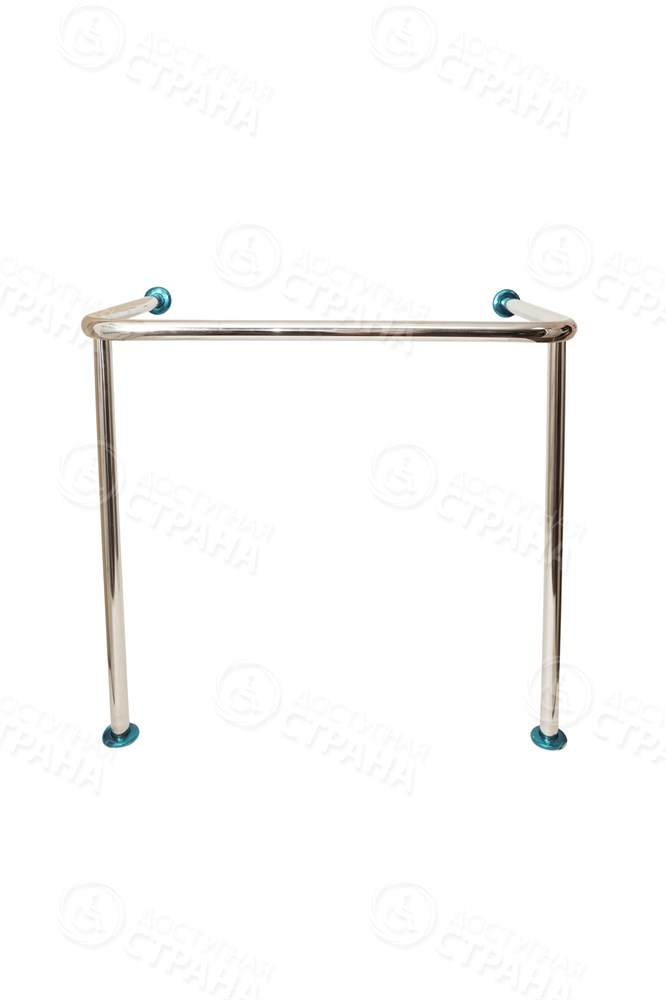

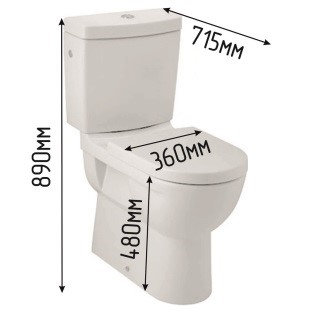

№ 2,3 Сантехника для инвалидов. Унитаз
Регламент СП 59.13330.2016 п.6.3.3.
Один из писсуаров следует располагать на высоте от пола не более 0,4 м или применять писсуар вертикальной формы. Следует применять унитазы, имеющие опору для спины, высоту - 0,45-0,5 м и длину - 0,7 м.



Приведенный пример полностью удовлетворяет заявленным требованиям.

*Примечание: на рынке сантехники на данный момент выбор унитазов, соответствующих требованиям СП 59.13330.2016, ограничен несколькими моделями. Так же есть варианты частично соответствующие требованиям.


Данный унитаз частично соответствует требованиям, но является наиболее популярной моделью в связи со своей низкой стоимостью.

Регламент СП 59.13330.2016 п.9.9
В санитарно-бытовых помещениях число кабин и устройств, необходимых для работающих на предприятии или в учреждении инвалидов с нарушением опорно-двигательного аппарата и нарушением зрения, следует определять из расчета не менее одной раковины умывальника на семь инвалидов.


Регламент СП 59.13330.2016 п 6.3.9

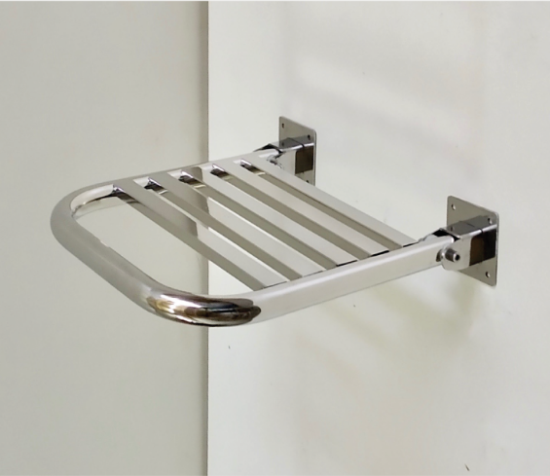

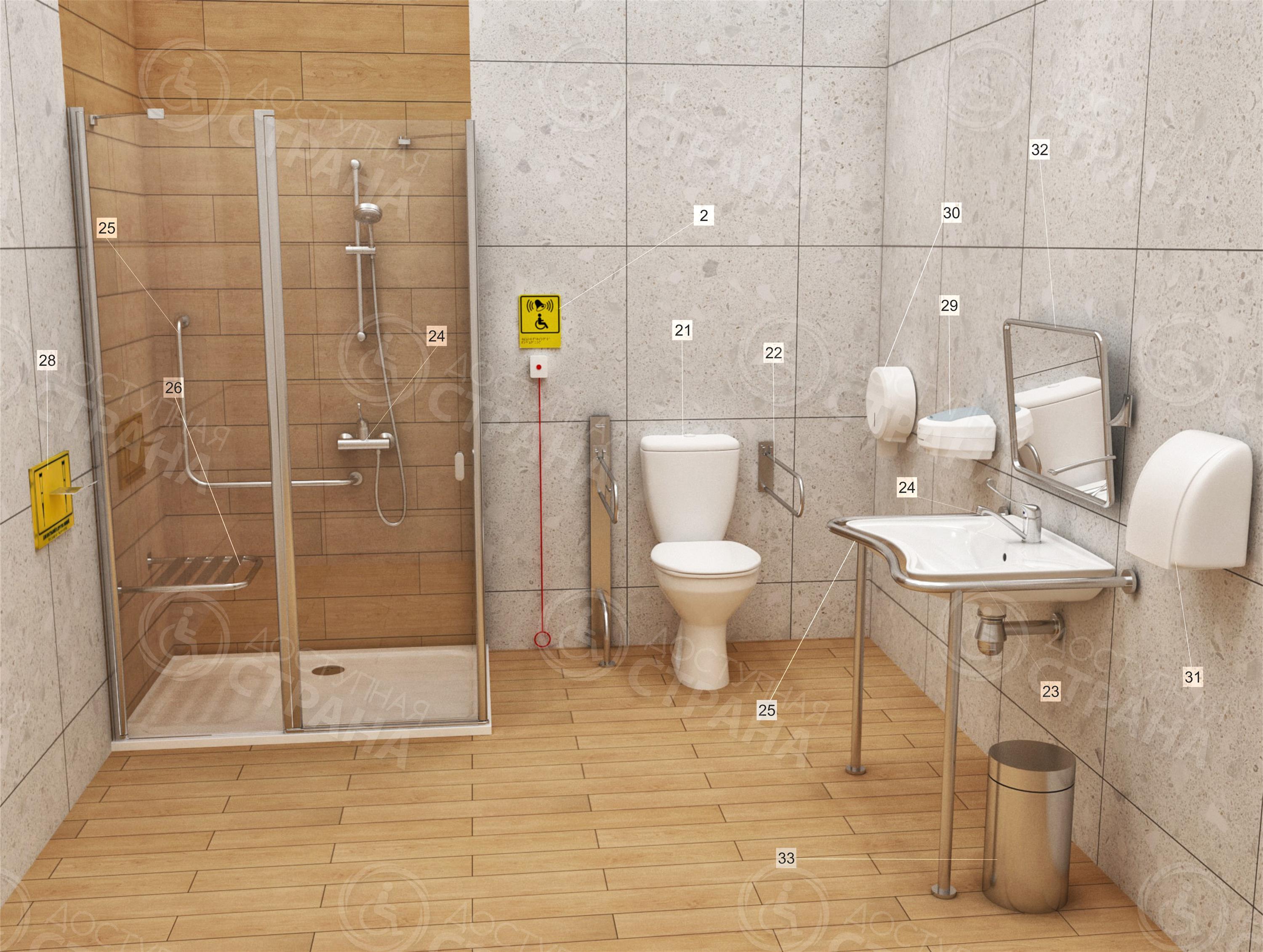

В доступных кабинах (душевых, ванных) и универсальных кабинах уборных следует применять водопроводные краны с рычажной рукояткой и термостатом, а при возможности - с автоматическими и сенсорными кранами бесконтактного типа. Применение кранов с раздельным управлением горячей и холодной водой не допускается.

Пояснение:
Локтевые и сенсорные смесители позволяют мыть руки, не касаясь крана пальцами/ладонями из гигиенических соображений. Длинная ручка локтевого смесителя с плавным ходом, равно как и сенсорный смеситель облегчают использование крана людям с нарушениями опорно-двигательного аппарата.

Регламент СП 59.13330.2016 п.6.3.3.

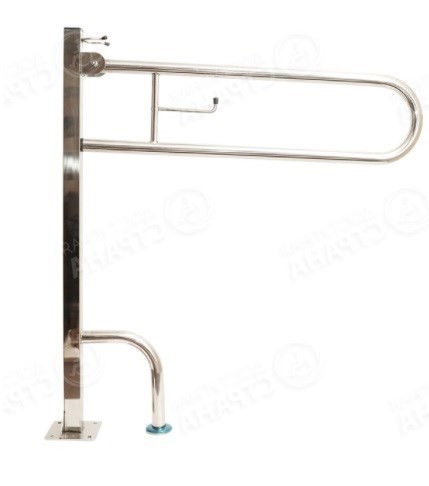

В универсальной кабине и других санитарно-бытовых помещениях, предназначенных для пользования всеми категориями граждан, в том числе инвалидов, следует предусматривать возможность установки стационарных и откидных опорных поручней, поворотных или откидных сидений.

Пояснения:
Поручни в санузлах, как правило, используются диаметром 32,35 и 38мм, из нержавеющей стали и с покрытием из нейлона. Главная задача поручня – быть надежной опорой при использовании сантехники.

В помещениях доступных душевых следует предусматривать не менее одной кабины, оборудованной для инвалида на кресле-коляске, перед которой предусматривается пространство для подъезда кресла-коляски. Для инвалидов с нарушением опорно-двигательного аппарата и нарушением зрения следует предусматривать закрытые душевые кабины с нескользким полом и поддоном без порога с открыванием двери наружу и входом непосредственно из гардеробной. Габариты поддона (трапа) должны быть не менее 0,9х1,5 м, свободной зоны - не менее 0,8x1,5 м.
В образовательных учреждениях в раздевальных физкультурного зала и бассейна следует предусматривать закрытую раздевальную с душем и унитазом для учащихся-инвалидов.

Доступная душевая кабина для МГН должна быть оборудована переносным или закрепленным на стене складным сиденьем, расположенным на высоте не более 0,48 м от уровня поддона, ручным душем, настенными поручнями. Глубина и длина сиденья должны быть не менее 0,5 м.

Сиденье для душа



Регламент СП 59.13330.2016 п.6.3.3.
В кабине сбоку от унитаза следует предусматривать пространство рядом с унитазом шириной не менее 0,8 м для размещения кресла-коляски, а также крючки для одежды, костылей и других принадлежностей.

Пояснение:
Крючки могут быть различных видов, но мы рекомендуем использовать наиболее травмобезопасные.

Крючок-держатель для тростей и других вещей с тактильной табличкой



В санузлах для МГН рекомендовано устанавливать бесконтактные дозаторы для жидкого мыла непосредственно рядом с раковиной. Это обусловлено защитой от бактерий и удобством.

Сенсорный дозатор для людей с ограниченными возможностями



Автоматический диспенсер для туалетной бумаги предназначен для комплексного оснащения санузлов для МГН.

Автоматический диспенсер для туалетной бумаги



Сушилка для рук антивандальная предназначена для оснащения санузлов для МГН. Срабатывает с помощью инфракрасного датчика.

Сушилка для рук для инвалидов



№11 Зеркало наклонное

Зеркала для санузлов МГН, в отличие от обычных, можно регулировать по наклону для удобства инвалидов. Кроме того, такие зеркала больше по размерам и являются травмобезопасными, так как у них нет острых углов. Каркас изготовлен из нержавеющих прочных сплавов, что допускает замену полотна зеркала.

Травмобезопасное поворотное зеркало для инвалидов



Урна цилиндрическая напольная со съемной круглой поворотной крышкой. Удобна в использовании и предназначена для комплексного оснащения санузлов для МГН

Урна для санузла с поворотной крышкой

Сортировка:
Всего найдено: 12
Сенсорный смеситель для людей с ограниченными возможностями
Артикул: 2085
  • Сенсорные смесители устанавливаются на поверхность раковины. Это делается для облегчения управления подачей воды инвалидом-опорником без прикладывания усилий и дополнительных действий
  • Скачать техническое задание.



7 880
руб.
Зеркало настенное поворотное 600х400мм
Артикул: 2237
  • Антивандальное, противоосколочное (сзади проклеено специальной укрепляющей пленкой)
  • Размеры зеркала: 600х400мм
  • Материал каркаса - нержавеющая сталь AISI 304
  • Обработка поверхности - электро-плазменная полировка
  • Крепление к стене - 2 фланца по 2 крепления
  • Ручка для регулировки угла наклона
9 250
руб.
Сушилка для рук для МГН
Артикул: 2513
  • 225 х 150 х 280 мм
  • Мощность 1650Вт
  • Цвет  - белый

Электрическая сушилка для рук предназначена для быстрой, комфортной и гигиеничной сушки рук потоком нагретого воздуха

Скачать техническое задание

4 200
руб.
Автоматический диспенсер для туалетной бумаги
Артикул: 2533
  • Автоматический диспенсер для туалетной бумаги предназначен для комплексного оснащения санузлов для МГН.
  • Срабатывает при нажатии на кнопку или по сенсорному датчику.
  • Работает от сети, имеется также резервное батарейное питание.

Скачать техническое задание

14 700
руб.
Система вызова помощи в санузел с кнопкой со шнурком А310ш
Артикул: А310ш
  • Бюджетная антивандальная система вызова помощника для инвалидов в санузел
  • В комплекте: 1 кнопка вызова помощи для инвалидов со шнурком, приемник вызовов, тактильная табличка с азбукой Брайля
  • Кнопка вызова помощи во­донеп­ро­ница­емая со шнурком для санузла с красным кольцом для удобства захвата (пы­леза­щищен­ная, ус­той­чи­вая к из­ме­нению тем­пе­рату­ры и влаж­ности), из ударопрочного пластика с креплением на саморезы или скотч
  • Дальность работы 200м
  • Приемник стационарный со звуковой и световой индикацией, компактный, работает от сети
  • Табличка тактильная 15х20 см,согласно требованиямГОСТ 52131-2019 к информационным уличным пиктограммам

Смотрите видео на youtube того, как это работает!



Рекомендуем
5 900
руб.
Унитаз-компакт для МНГ с увеличенной высотой
Артикул: 2732
  • Оптимальный унитаз с высокой посадкой по соотношению цена-качество
  • Высота чаши 480мм, длина чаши 670мм
  • Высококачественная эмаль, пониженный уровень шума, функция экономии воды
  • Унитаз можно также приобрести в комплекте с двумя поручнями: U-образный откидной арт.3204-600 + h-образный стационарный арт. 7304
23 550
руб.
Крючок-держатель для тростей и других вещей с тактильной табличкой
Артикул: 2755
  • Крючок подходит для тростей, костылей, одежды и других вещей
  • Может быть использован в санузле или любом помещении
  • Материал: металл, хромоникелевое покрытие
  • Размер крючка: 40*70*80 мм
  • Размер таблички: 200*300 мм
  • Соответсвует программе "Доступная среда"

Скачать техническое задание

1 250
руб.
Урна для санузла с поворотной крышкой (16л)
Артикул: 1322А
  • Урна цилиндрическая напольная со съемной круглой поворотной крышкой
  • Материал: нержавеющая сталь
  • Объем: 16 литров
  • Размеры: высота 35 см, диаметр 24 см
2 900
руб.

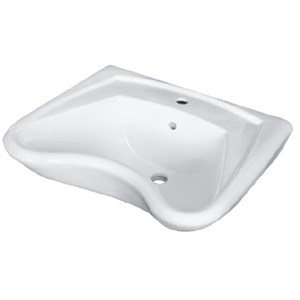

Комплект: раковина для инвалидов DS Y3 с опорным поручнем (арт. 10754, 3213-4)
Хит
Скидка 10%
10 400
руб.
9 360
руб.
выгода
1 040 руб.
или
10%
Поручень для инвалидов к унитазу с опорой для спины и рук
Артикул: 4942

Поручень к унитазу с опорой для спины и рук

Рекомендуем
19 500
руб.

Требование Правительства об обеспечении Доступной среды

Школы, детские сады, поликлиники, центры занятости населения, библиотеки, дома культуры, театры, музеи и любые другие объекты социального значения должны быть доступны всем людям, вне зависимости от их физических возможностей. Согласно государственной программе «Доступная среда» данные учреждения (здание и помещения, а также прилегающая территория) должны быть адаптированы под разные категории маломобильных групп населения, а именно для инвалидов по зрению, слуху, для людей, испытывающих трудности в передвижении или прикованных к инвалидному креслу.

По данным "ПРИЛОЖЕНИЕ № 1 к государственной программе Российской Федерации "Доступная среда" на 2011 - 2020 годы (в редакции постановления Правительства Российской Федерации от 30 марта 2018 г. № 352)

Законодательная база

Приоритеты формирования Доступной среды определены статьей 15 Федерального закона № 181-ФЗ "О социальной защите инвалидов в Российской Федерации", государственной программой Российской Федерации "Доступная среда" на 2011-2020 годы, утвержденной постановлением Правительства РФ от 15.04.2014 N 297 и продленной постановлением Правительства РФ от 23.02.2018 N 308.

Статьей 15, 181-ФЗ определено, что Правительство Российской Федерации, органы исполнительной власти субъектов Российской Федерации, органы местного самоуправления и организации независимо от организационно-правовых форм обязаны создать условия инвалидам для беспрепятственного доступа к объектам социальной инфраструктуры.

В соответствии с указанными документами, формирование доступной среды – это устранение препятствий и барьеров в обеспечении беспрепятственного доступа к физическому окружению (зданиям и сооружениям, окружающим человека в повседневной жизни), транспорту, информации и связи, а также услугам, предоставляемым населению.

Ответственность и штрафы за уклонение

Отсутствие доступной среды – является нарушением прав потребителей, в следствии чего, потребители имеют законное право на взыскание в судебном порядке моральной компенсации.

Статья 16 Федерального закона "О социальной защите инвалидов в Российской Федерации" предусматривает, что юридические и должностные лица за уклонение от исполнения предусмотренных настоящим Федеральным законом, другими федеральными законами и иными нормативными правовыми актами требований к созданию условий инвалидам для беспрепятственного доступа к объектам инженерной, транспортной и социальной инфраструктур, а также для беспрепятственного пользования железнодорожным, воздушным, водным, междугородным автомобильным транспортом и всеми видами городского и пригородного пассажирского транспорта, средствами связи и информации несут административную ответственность в соответствии с законодательством Российской Федерации.

Кодексом об административных правонарушениях Российской Федерации предусмотрена ответственность за:

  • уклонение от исполнения требований к обеспечению условий для доступа инвалидов к объектам инженерной, транспортной и социальной инфраструктур (влечет наложение административного штрафа на должностных лиц в размере от двух тысяч до трех тысяч рублей; на юридических лиц - от двадцати тысяч до тридцати тысяч рублей Статья 9.13.)
  • нарушение требований законодательства, предусматривающих выделение на автомобильных стоянках (остановках) мест для специальных автотранспортных средств инвалидов (влечет наложение административного штрафа на должностных лиц в размере от трех тысяч до пяти тысяч рублей; на юридических лиц - от тридцати тысяч до пятидесяти тысяч рублей Статья 5.43.);

Как быть и что конкретно делать?

Основной документ, которым необходимо руководствоваться при формировании доступной среды в учреждении является свод правил «СП 59.13330.2016 Доступность зданий и сооружений для маломобильных групп населения».

С точки зрения законодательной базы и нормативных документов адаптация зданий и сооружений для представителей МГН складывается из следующих составляющих:

  • досягаемость места посещения, беспрепятственность попадания на территорию объекта посещения и перемещение по ней
  • беспрепятственный вход и комфортное перемещение внутри здания, в том числе безопасное перемещение между уровнями и этажами
  • безопасные пути эвакуации при ЧС
  • доступность санитарно-бытовых помещений на социальных объектах
  • возможность ориентирования в пространстве
  • комфорт в местах проживания
  • возможность участия в трудовом и образовательном процессе
  • возможность получения услуг в области здравоохранения и социального обслуживания, на предприятиях торговли, питания, бытового обслуживания, в зданиях вокзалов, на объектах спортивного назначения, в местах культуры и отдыха, местах религиозного значения

Мы понимаем, чтобы разобраться в нюансах и тонкостях существующих нормативов требуется масса времени, поэтому подготовили для вас готовый перечень самого необходимого оборудования с комментариями рекомендациями на понятном языке, использование которых позволит адаптировать Ваше учреждение под требования закона, а также даст возможность представителям МГН беспрепятственного доступа в здание Вашей организации и получения оказываемых Вами услуг.

С точки зрения адаптации и формирования доступной среды в типовой бюджетной организации, предоставляющей те или иные услуги населению ее можно визуально поделить на несколько зон:

  1. Входная группа и прилегающие территории
  2. Пути движения внутри: коридоры и помещения
  3. Санузел (опционально ванная, душевая)

Каждая из этих зон предполагает использование специализированного оборудования, для всех категорий инвалидов, также каждая зон должна соответствовать ряду параметров, таких как ширина, высота, глубина и т.д.

Перейти на мобильную версию сайта
Да, перейти Остаться на основной версии
