Универсальная система вызова персонала APE510.2ш для входа и санузла

Скачать паспорт на оборудование

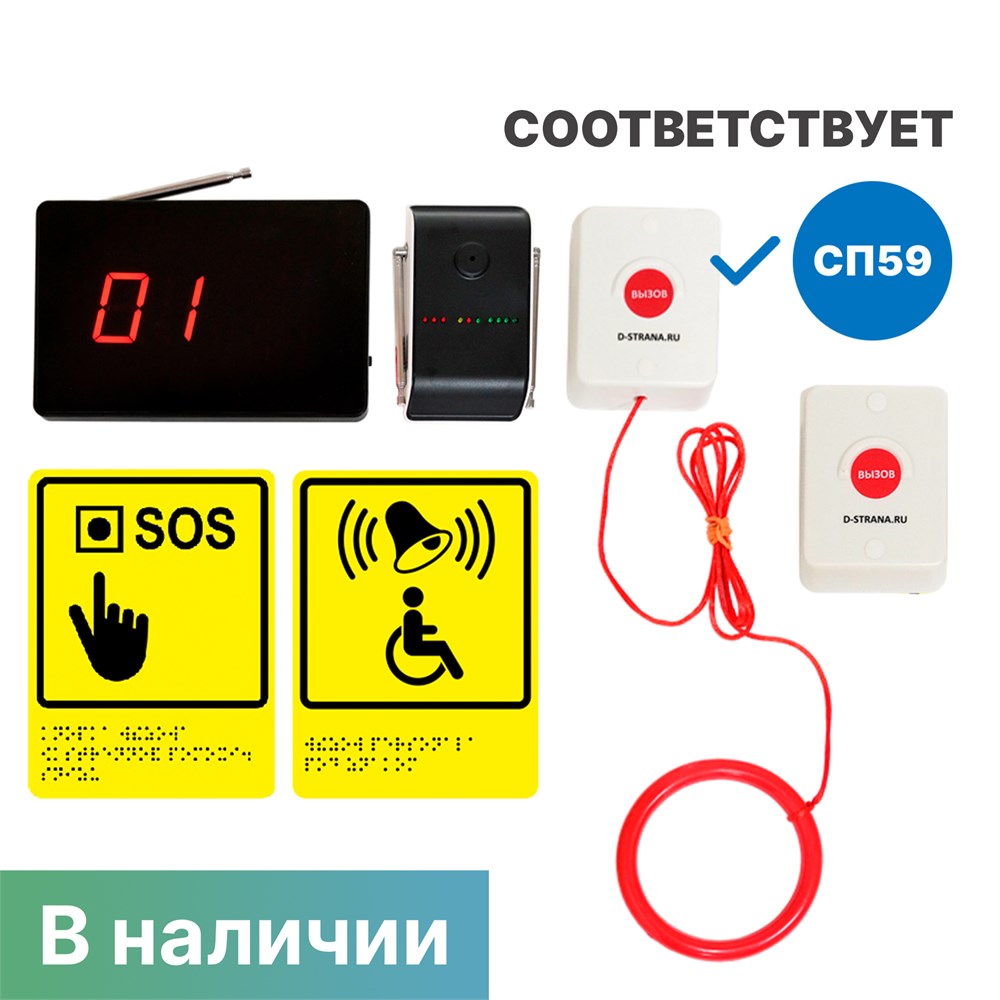

Многоканальная система вызова помощи инвалидам APE510.2ш состоит из 2-х кнопок, приемного устройства, усилителя сигнала и тактильных табличек-пиктограмм. Предназначена для размещения на входной группе (у входа или у пандуса) и в санузле, либо других местах, где инвалиду может потребоваться помощь персонала. Товар поставляется в виде готового к использованию комплекта оборудования.

• 1 универсальная антивандальная кнопка вызова помощника, влаго- и пылезащищенная (IP65) с надписью "Вызов" на русском языке на активной зоне нажатия, кнопка надежно прикручиваются к стене.
• 1 универсальная антивандальная кнопка вызова помощника со шнурком для размещения в санузле. Влаго- и пылезащищенная (IP65) с надписью "Вызов" на русском языке на активной зоне нажатия, кнопки надежно прикручиваются к стене.
• Стационарный приемник со звуковой, световой и текстовой индикацией для приема вызовов. Приемник располагается в помещении у ответственного сотрудника. При нажатии на кнопку вызов отображается на приемнике в виде номера вызывающей кнопки (бук­венно-циф­ро­вые сим­во­лы от 01 до 99 и ABCDEFHPJL), отображение сопровождается звуковым сигналом. Мо­жет од­новре­мен­но отоб­ра­жать до 3-х вы­зовов. Приемник мож­но ус­та­новить на стол или мон­ти­ровать на сте­ну.
• Тактильная табличка-пиктограмма с надписью "Вызов персонала", пиктограммой инвалид и дублированием информации шрифтом Брайля, размер таблички 15х20см, материал ударопрочный пластик полистирол.
• сте­ну.
• Тактильная табличка-пиктограмма с надписью  "Кнопка вызова экстренной помощи", пиктограммой инвалид и дублированием информации шрифтом Брайля, размер таблички 15х20см, материал ударопрочный пластик полистирол.
• Репитер (усилитель) сигнала APE401 применяется в местах установки кнопок вызова, которые направлены на то, чтобы подавать сигнал персоналу. Это устройство повышает радиус работы устройств, не требующих подключения. Радиус приема сигнала составляет минимум 100 метров, произведен из пластика, безопасен для пользователей.

• арт. APE510.2ш - система вызова помощи инвалидам: 1 кнопка, 1 кнопка со шнурком, 2 таблички, 1 приемник, 1 усилитель
• арт. APE510.3ш - система вызова помощи инвалидам: 2 кнопки (на 2 входа), 1 кнопка со шнурком, 3 таблички, 1 приемник, 1 усилитель
• арт. APE510.4ш - система вызова помощи инвалидам: 3 кнопки, 1 кнопка со шнурком, 4 таблички, 1 приемник, 1 усилитель

Мы рекомендуем использование репитер APE401, при покупке системы 510.2ш в случае, если между кнопкой и приемником более одной стены, а также при покупке систем, включающей в себя 3 и более кнопки.

Скачать техническое задание

Стационарный приемник-табло, при­нима­ет вызовы с одной или нескольких кнопок, име­ет све­товую и зву­ковую ин­ди­кацию. Отображает вызов в виде номера кнопки, что позволяет распознавать с какой именно кнопки поступил вызов. К данному приемнику можно привязать до 99 кнопок, что делает данную систему универсальной. Приемник лег­ко нас­тра­ива­ет­ся при по­мощи кла­виш на кор­пу­се.

• Размер: 202х130х30мм
• Радиус приёма сигнала: не менее 200 метров
• Крепление: подставка или саморезами к стене
• Цвет: чёрный
• Частота: 433,92 МГц
• Вес нетто: 395 г
• Материал: пластик
• Питание: от сети через адаптер AC220V/50HZ-DC12V/1A
• Индикация вызова: мелодия, отображение одновременно не менее 3‑х вызовов
• Максимальное количество кнопок в одной системе, шт.: не менее 99

• Антивандальная (изготовлена из ударопрочного пластика - поликарбоната)
• Всепогодная (во­донеп­ро­ница­емая, не бо­ит­ся сол­нечных лу­чей, пы­леза­щищен­ная, ус­той­чи­вая к из­ме­нению тем­пе­рату­ры и влаж­ности)
• Размер, мм: 82х65х28
• Материал корпуса: поликарбонат
• Ресурс: 1 млн нажатий
• Частота: 433.92 MHz
• Радиус действия на прямой видимости, м: 200
• Питание: батарея 12V 23A
• Крепление: саморезы и двусторонний скотч в комплекте
• Температурный режим работы: -35 ...+55 градусов
• Срок службы батареи, мес: не менее 12 не более 18

• Антивандальная (изготовлена из ударопрочного пластика - поликарбоната)
• Во­донеп­ро­ница­емая со шнурком для санузла с красным кольцом для удобства захвата (не бо­ит­ся сол­нечных лу­чей, пы­леза­щищен­ная, ус­той­чи­вая к из­ме­нению тем­пе­рату­ры и влаж­ности)
• Размер, мм: 82х65х28
• Материал корпуса: поликарбонат
• Ресурс: 1 млн нажатий
• Частота: 433.92 MHz
• Радиус действия на прямой видимости, м: 200
• Питание: батарея 12V 23A
• Крепление: саморезы и двусторонний скотч в комплекте
• Срок службы батареи, мес: не менее 12 не более 18
• Шнур: цвет - красный; толщина - 2 мм, длина - 100см
• Кольцо: вес - 24 г; внешний диаметр - 93 мм; внутренний диаметр - 71 мм; толщина кольца - 11 мм

Репитер сигнала APE401 применяется в местах установки кнопок вызова, которые направлены на то, чтобы подавать сигнал персоналу. Это устройство повышает радиус работы устройств, не требующих подключения. Радиус приема сигнала составляет минимум 100 метров, произведен из пластика, безопасен для пользователей.

• Размер: 155х100х25 мм
• Радиус приёма сигнала: не менее 100 метров
• Цвет: черный
• Рабочая частота: 433,92 МГц
• Материал: пластик
• Питание: от сети через адаптер AC220V/50HZ-DC12V/1A
• Распознает  сигналы со 100 кнопок

• Размер: 150х200 мм
• Высота рельефа рамки и знака: 2 мм
• Размер пиктограммы: 150х150 мм
• Высота тактильной зоны со шрифтом Брайля: 50 мм
• Высота тактильных точек: 0,7 мм
• Цвет: желтый, черный
• Материал - пластик полистирол

Скачать техническое задание (с тактильной табличкой) АПЕ510.2ш, АПЕ510.3ш, АПЕ510.4ш

Внимание! Дизайн, размеры и характеристики таблички для кнопок вызова был изменен в связи с выходом нового ГОСТ 52131-2019

Кнопки "привязываются" к приемнику-табло под номерами, каждой кнопке соответствует свой номер. При нажатии на кнопку вызов моментально отображается на табло в виде номера данной кнопки, таким образом, человек, принимающий вызов с нескольких кнопок точно знает из какого места поступил сигнал. Кнопка со шнурком предназначена для размещения в санузле на случай случайного падения человека на пол. Дальность действия кнопок - порядка 100м, однако в условиях помещений и стен - дальность падает. увеличить радиус действия сигнала можно используя репитер APE401, он увеличивает дальность работы устройства вдвое. По опыту наших клиентов данный комплект успешно работает в различных учреждениях, в сценариях когда кнопки установлены на входе, у калитки, в санузле, а приемник  - в помещении у охраны. Если требуется использование устройств на нескольких этажах, то в данном случае репитер будет необходим.

По опыту наших клиентов решение незаменимо в сценариях использования в учреждениях, где нужно адаптировать одновременно входную группу (или несколько входов) и санузел. Также данный комплект часто используют в образовательных учреждениях, где есть несколько санузлов на разных этажах. Если требуется использование кнопок вызова на нескольких этажах то в данном случае будет необходим репитер.
