Тактильная плитка и индикаторы. Как правильно выбирать ТНУ
Тактильные наземные указатели (ТНУ) – плитка или индикаторы, используются для разметки пешеходных путей движения. Они служат ориентирами для людей с нарушениями зрения и особенно важны для полностью незрячих пешеходов.
ТНУ выполняют 2 основные функции – предупреждающую и направляющую.
Предупреждающие указатели
Предупреждающие ТНУ укладываются широкими полосами, перпендикулярными направлению движения, в местах, где требуется повышенное внимание – перед лестницами, пешеходными переходами, дверьми, различными преградами.
Предупреждающая полоса должна иметь рельеф из конусообразных или цилиндрических рифов. Она информирует о том, что впереди находится препятствие – преодолимое или непреодолимое. Для предупреждения о преодолимом препятствии рифы размещают в линейном порядке, информацию о непреодолимом препятствии несет шахматный порядок рифов.
Глубина предупреждающей полосы по нормам должна быть 50-60 см. Это важно для того, чтобы слабовидящий успел почувствовать рельеф тактильной полосы и не перешагнул через нее.
 |
 |
 |

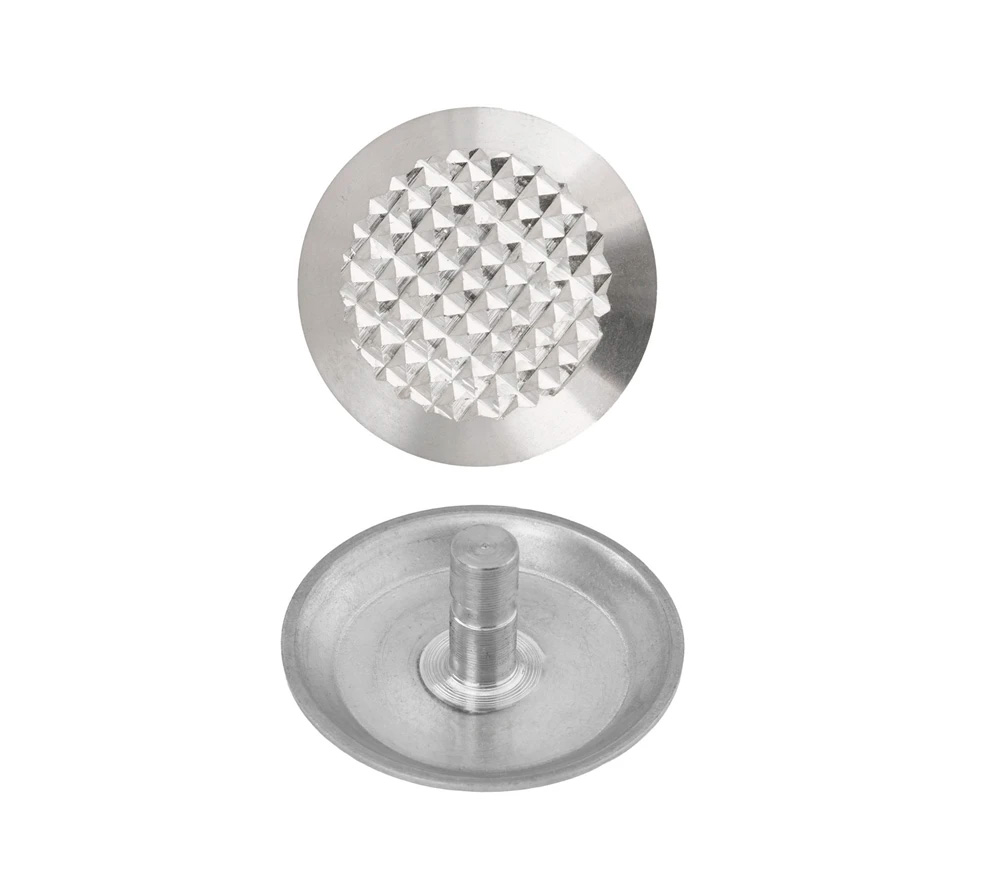

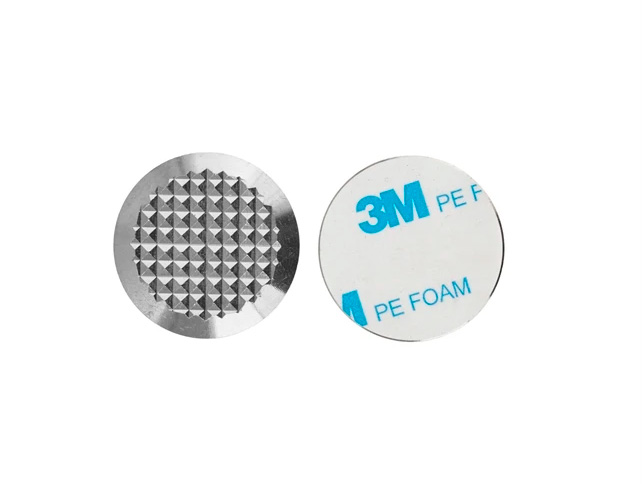

| Предупреждающая полоса тактильных индикаторов перед турникетами метро | Тактильный индикатор из нержавеющей стали конус со штифтом D35мм 35х20 мм, арт. 2295 | Тактильный индикатор из нержавеющей стали конус D35мм 35х5 мм на самоклеящейся основе, арт. 2641 |
Направляющие указатели

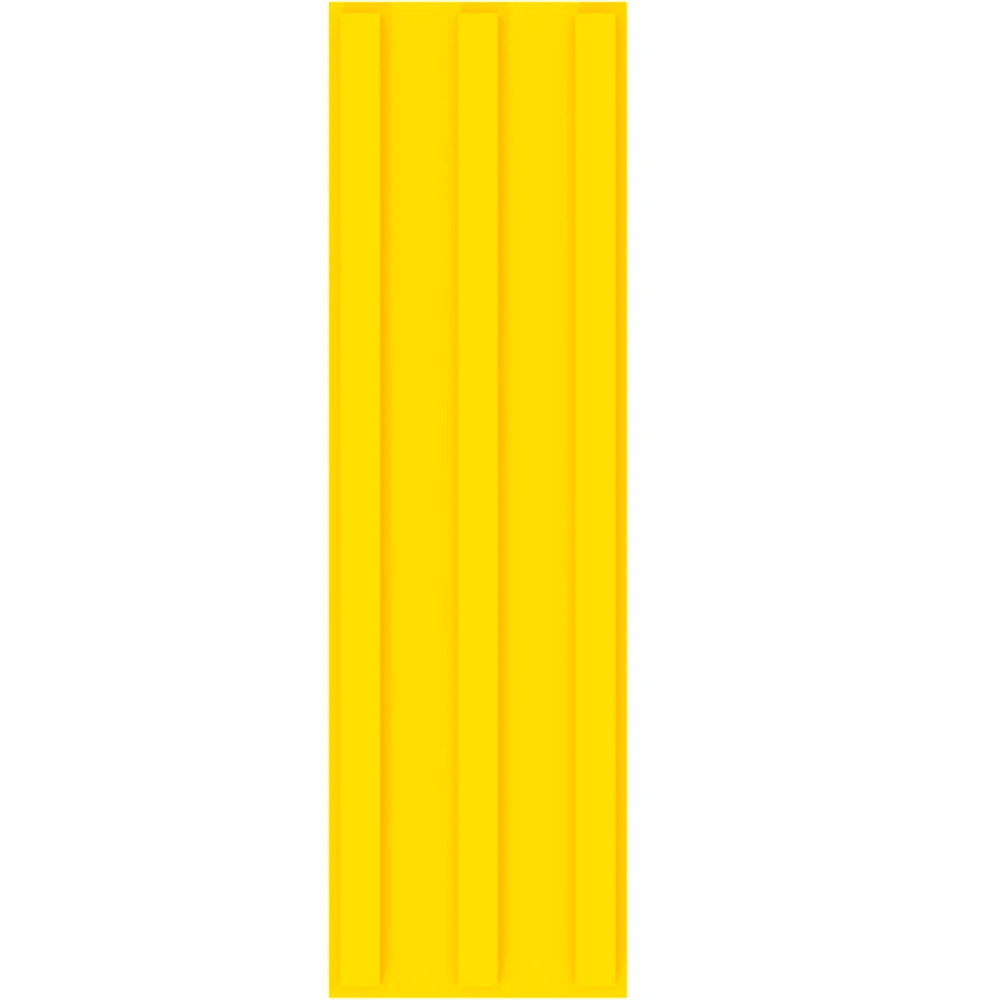

Направляющие ТНУ укладываются узкой полосой вдоль путей движения. Их задача – задавать направление движению в сторону значимых функциональных зон, например, к месту получения услуги. Такая разметка создается указателями с рельефными рифами в виде полос.
Если пути движения разветвляются, пересекаются или меняют направление, то в местах изменения маршрута укладывается квадратное поле из предупреждающих указателей – такое поле называется «Поле внимания».
 |
 |
 |
|

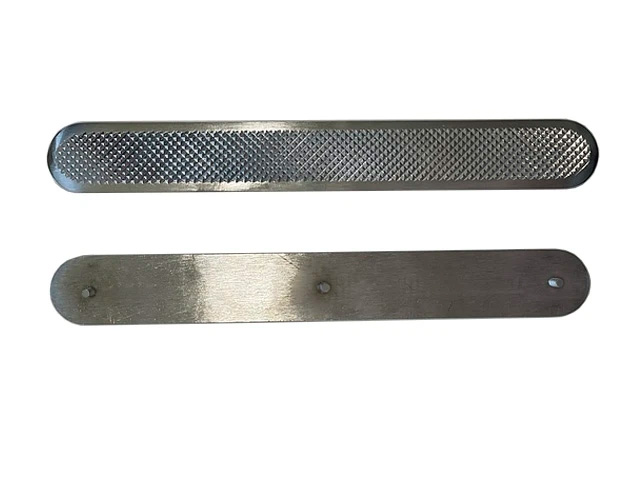

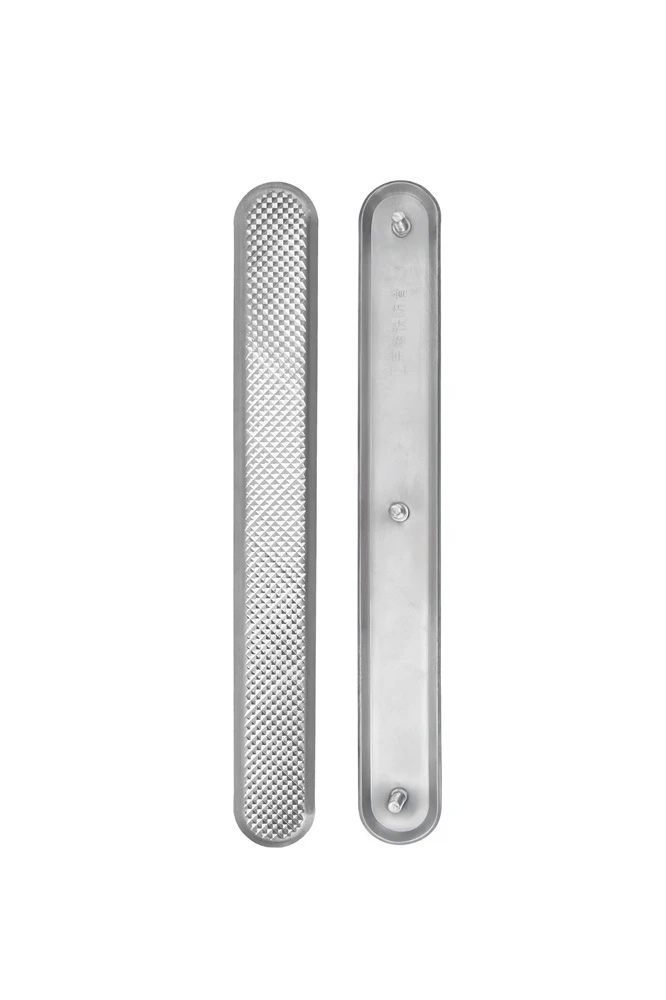

Тактильный индикатор из нержавеющей стали полоса со штифтом 35мм, 280х35х20 мм, арт. 2300 |
||
 |
||
| Направляющая полоса тактильных индикаторов, ведущая к выходу из метро. | «Поле внимания» на разветвлении путей движения, отмеченных направляющими индикаторами | Тактильный индикатор из нержавеющей стали полоса 35мм 280х35х5 мм, на самоклеящейся основе, арт. 2645 |
Подробнее о ТНУ и способах его укладки можно узнать в авторской статье генерального директора компании «Доступная страна» Надежды Чередниченко. Здесь же мы разберем, как выбрать подходящие ТНУ для оснащаемого объекта и рассмотрим ключевые особенности ТНУ из различных материалов.
Оборудование для обустройства тактильной разметки
Обустроить тактильную разметку можно либо с помощью тактильной плитки, либо с помощью тактильных индикаторов. ТНУ производятся из различных материалов. Чтобы правильно подобрать тактильные изделия для конкретного объекта, важно понимать отличительные особенности ТНУ, условия их эксплуатации и монтажа. Рассмотрим вопрос выбора подробнее.
Какие ТНУ выбрать для улицы
Для эксплуатации на улице подходят следующие виды ТНУ:
-
Тактильная плитка из бетона;
-
Тактильная плитка из полиуретана;
-
Тактильные индикаторы из нержавеющей стали на штифте;
-
Комбинированные тактильные индикаторы на штифте из нержавеющей стали с контрастными полиуретановыми вставками.
Что нужно понимать при выборе:
- Бетонная тактильная плитка
Бетонная плитка – это популярное решение для улиц. Однако бетон обладает способностью к поглощению влаги, а рифы – это небольшие элементы, со всех сторон подверженные воздействию повреждающих факторов, таких как резкие перепады температур, циклическое замораживание и оттаивание. То есть обычная погода, характерная для ранней весны или поздней осени на большей территории РФ, для бетонной плитки будет фактором разрушения, поэтому установка некачественной плитки приведет к тому, что тактильное покрытие будет довольно быстро изнашиваться.
Также нужно понимать, что укладка бетонной плитки достаточно трудоемка. Во-первых, данная плитка очень тяжелая, что сразу увеличивает расходы на транспортировку. Во-вторых, укладывать ее нужно так, чтобы основание было размещено в один уровень с дорожным полотном и только рифы возвышались над уровнем покрытия. Это значит, что если асфальт уже уложен, то будут нужны демонтажные работы в зоне укладки плитки, что также увеличивает смету.
Поэтому по возможности мы рекомендуем рассмотреть альтернативные варианты ТНУ. А для ситуаций, когда в проект заложена именно бетонная плитка, мы предлагаем линейку качественных тактильных указателей из бетона, соответствующих нормативным требованиям к размерам и прочностным характеристикам. Наша плитка выполнена из усиленного бетона марки М500, имеет коэффициент водопоглощения не более 2%, а морозостойкость более F200.

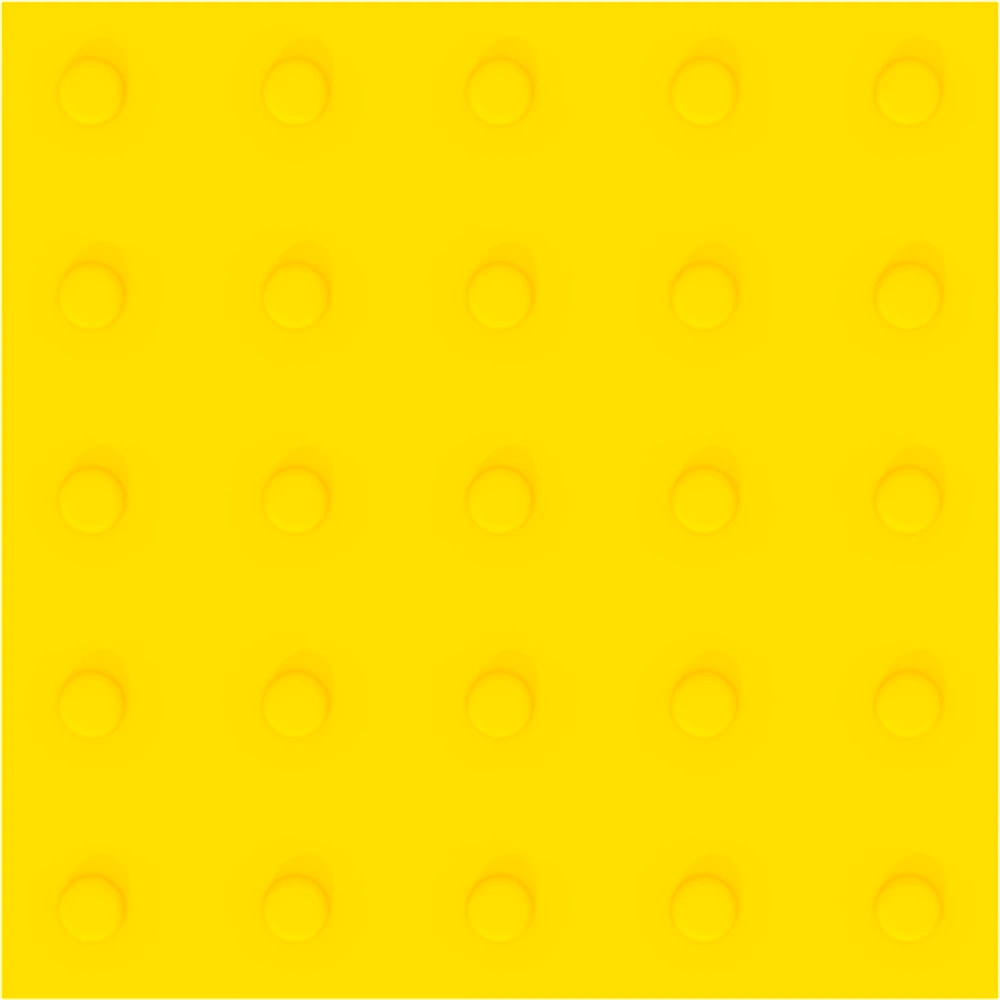

- Полиуретановая тактильная плитка
Плитка из полиуретана очень износостойка и устойчива к перепадам температур. Она рекомендована для мест с высокой проходимостью, например для вокзалов. Подходит как для улицы, так и для внутренних помещений. Укладка на улице не требует демонтажа дорожного покрытия, поскольку толщина основания плитки 2 мм.
Однако для использования данной плитки на улице есть ряд ограничений. Во-первых, данную плитку целесообразно монтировать только там, где есть ровное гладкое основание. Как правило, это входные группы, вымощенные, например, керамогранитом. Во-вторых, даже ровное гладкое основание требуется правильно подготовить – обеспылить и обезжирить, что в условиях улицы не всегда удается сделать качественно. В-третьих, для монтажа этой плитки необходимо использовать качественный двухкомпонентный клей, а сам процесс монтажа требует профессионализма и ответственного подхода – например, нельзя наносить клей редкими точками.
Несоблюдение этих условий приведет к тому, что плитка начнет отклеиваться и задираться. И вместо того, чтобы предупреждать об опасности, она будет создавать угрозу падения.
Тем не менее, полиуретановая плитка – это отличный вариант для входных групп. Позаботьтесь о правильном монтаже, и она будет служить долгие годы, сохраняя свой внешний вид и эксплуатационные свойства.
- Тактильные индикаторы на штифте из нержавеющей стали

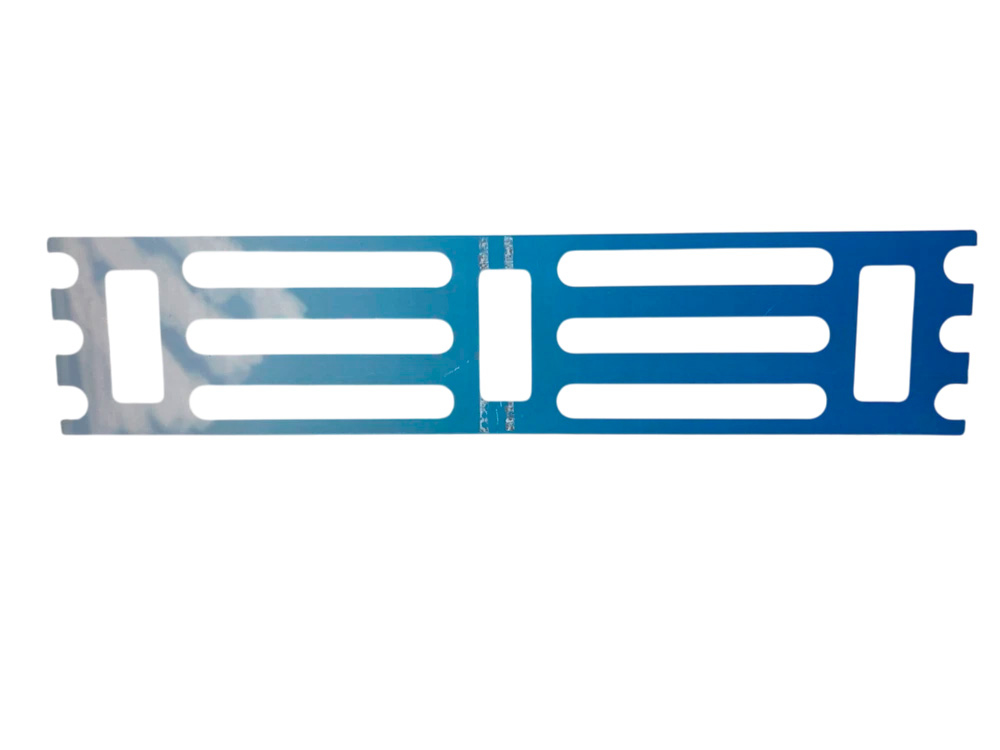

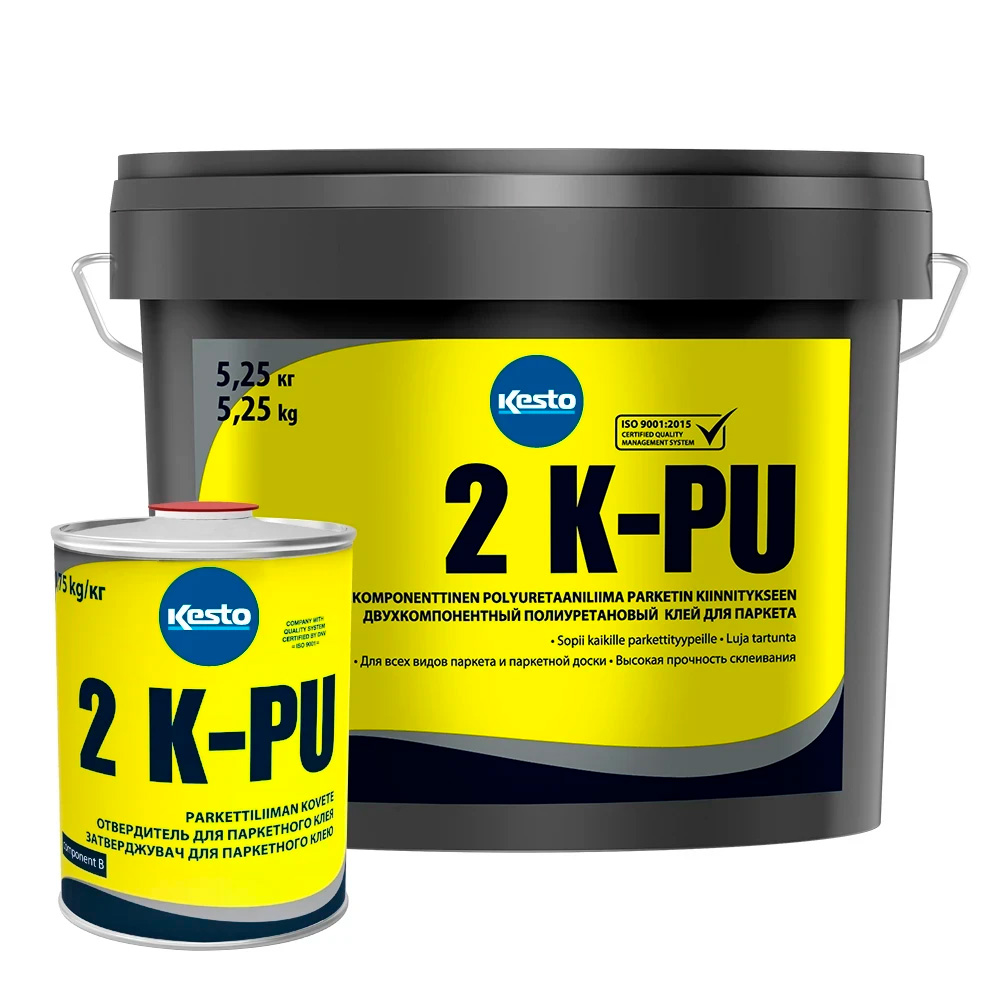

Тактильные индикаторы на штифте представляют собой отдельные рифы, которые размещают на поверхности прохожей части согласно принятой схеме монтажа. Они также фиксируются при помощи специального клея, однако благодаря штифтам, устанавливаемым в монтажные отверстия, выполненные на поверхности, соединение получается очень крепким и надежным. Для монтажа индикаторов дополнительно требуются трафареты, позволяющие создавать ровный и эстетичный тактильный рисунок.
Индикаторы из нержавеющей стали – это самое надежное и долговечное решение, подходящее как для улицы, так и для помещений. Причем в помещениях они не нарушают гармонию интерьеров, в отличие от ярко-желтой тактильной плитки.
Ограничивать использование данных ТНУ может всего два фактора. Во-первых, они не подходят для объектов с минимальным бюджетом, поскольку это чуть более дорогостоящее решение по сравнению с плиткой. Во-вторых, тактильные индикаторы из нержавеющей стали не стоит устанавливать на светлых поверхностях, поскольку в этом случае не будут соблюдены требования по контрастности тактильной зоны относительно общей поверхности. Но там, где внесение дополнительного контраста запрещено – а именно в исторических частях города и на объектах культурного наследия, тактильные индикаторы из нержавеющей стали использовать допускается.

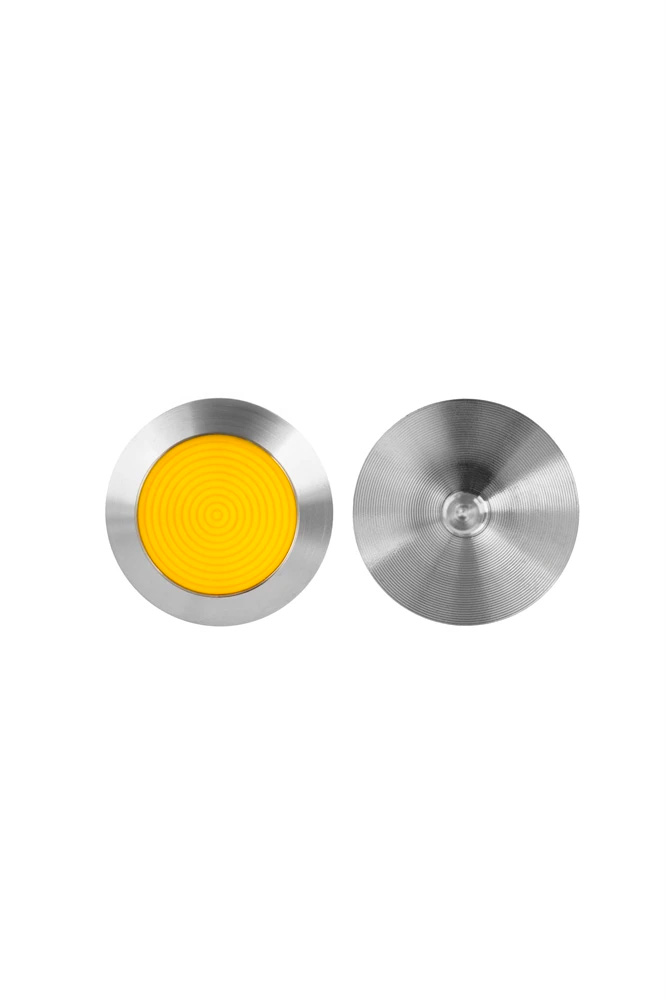

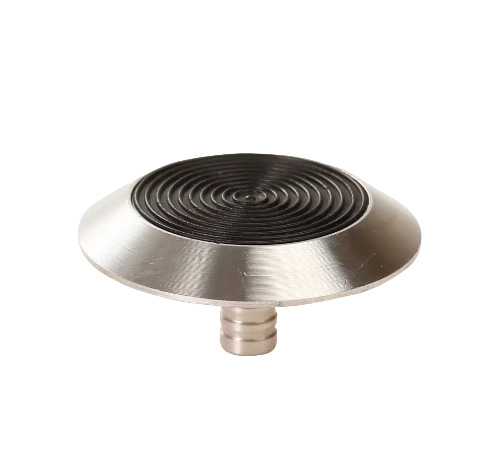

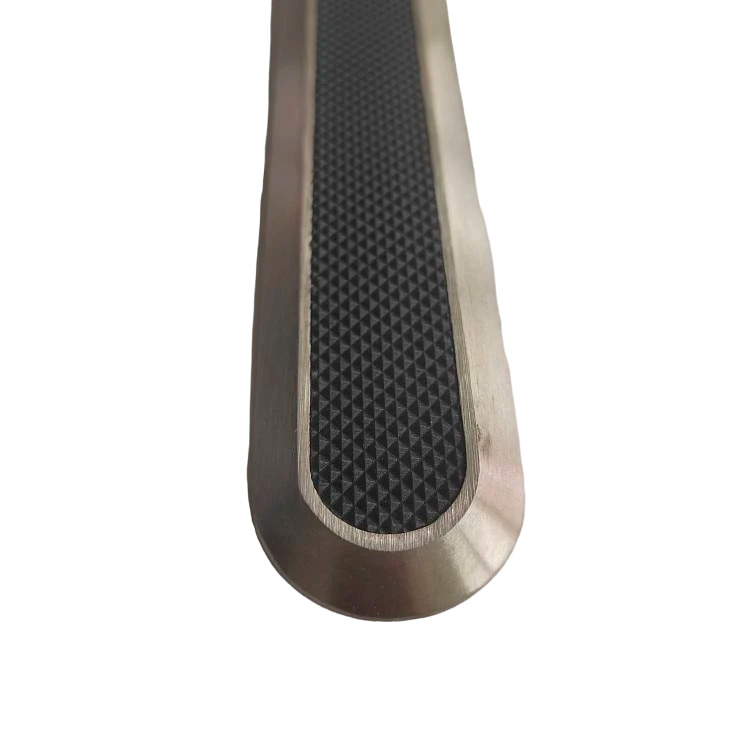

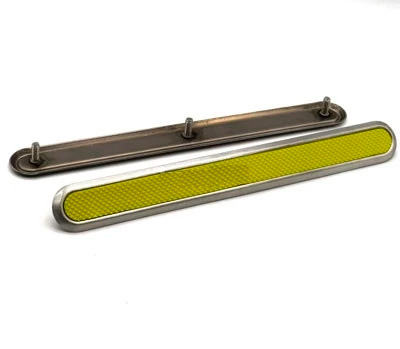

- Комбинированные тактильные индикаторы на штифте из нержавеющей стали с контрастными полиуретановыми вставками.
Комбинированные тактильные индикаторы на штифте соединяют в себе прочность и надежность индикаторов из нержавеющей стали, и яркость тактильной плитки. Благодаря полиуретановым вставкам – черным или желтым, их допустимо использовать как на светлых, так и на темных поверхностях. Желтые вставки создают достаточную степень контраста с темными полами, а черные – со светлыми.
Какие ТНУ выбрать для помещений
Для эксплуатации внутри помещений подходят следующие виды ТНУ:
-
Тактильная плитка из ПВХ;
-
Тактильная плитка из полиуретана;
-
Тактильная плитка из нержавеющей стали;
-
Тактильные индикаторы из нержавеющей стали, в том числе комбинированные с полиуретановыми вставками - на штифте, на самоклеящейся основе, приклеиваемые с помощью клея, присверливаемые.
Также для внутренних помещений подойдут индикаторы из алюминия и ПВХ, однако это наименее рекомендуемый нами вариант, поскольку такие индикаторы легко деформируются и теряют как внешний вид, так и функциональность.
Что нужно учесть, выбирая тот или иной вид ТНУ?

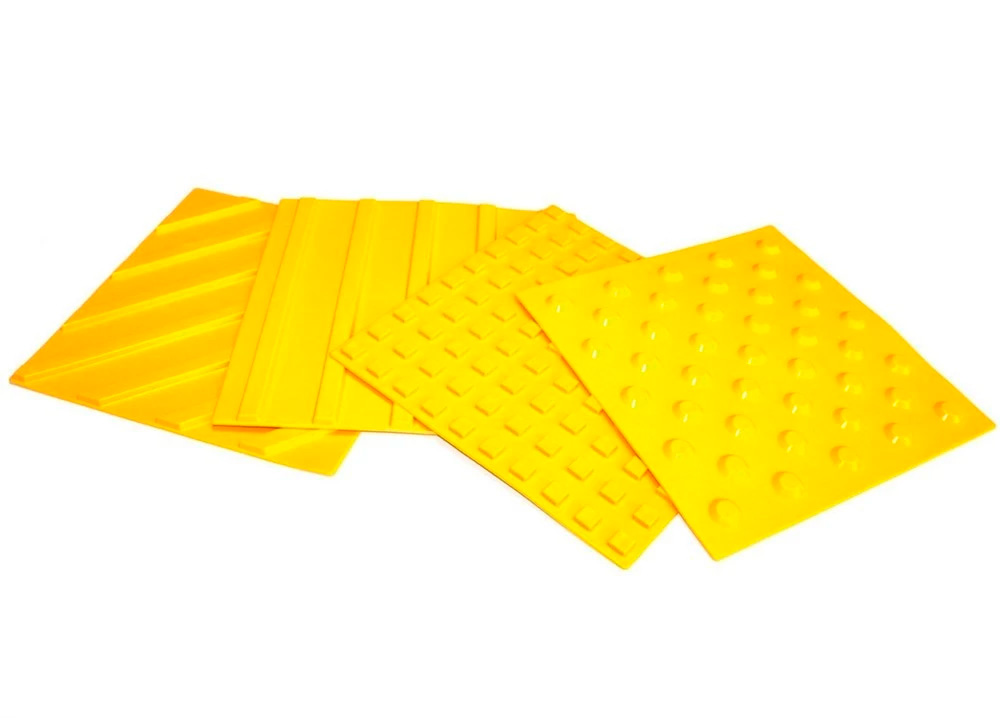

- Тактильная плитка из ПВХ.
ПВХ является мягким материалом, не стойким к истиранию и низким температурам, поэтому тактильную плитку из ПВХ допускается использовать только внутри помещений. Выбирать данный вид ТНУ стоит только для помещений с низкой и средней проходимостью – это будет нормативным и экономичным решением.
Тактильная плитка из ПВХ требует качественного монтажа, включающего подготовку поверхности и использование надежного клея. Самоклеящаяся плитка требует гладкое, ровное подготовленное основание. Квалифицированный монтаж тактильной плитки предотвратит возможные отслоения и задирание краев.
- Тактильная плитка из полиуретана.
Данный вид ТНУ мы рассматривали выше, поскольку плитка из полиуретана подходит не только для помещений, но и для улицы. Это отличное решение для помещений с повышенной проходимостью. При качественном монтаже внутри помещений полиуретановая плитка будет служить долгие годы, полностью сохраняя свою функциональность.
- Тактильная плитка из нержавеющей стали.
Тактильная плитка из нержавеющей стали предназначена для помещений с повышенной проходимостью. Ее отличительная особенность в том, что плитка крепится к поверхности пола с помощью саморезов. Такое крепление исключает загибы краев, поэтому данное решение – одно из лучших по надежности.
Металлическая тактильная плитка с линейными конусообразными рифами может использоваться для разметки «Поля внимания» совместно с направляющими индикаторами из нержавеющей стали. Трудоемкость обустройства «Поля внимания» в этом случае будет ниже, чем с помощью отдельных конусообразных индикаторов.
 |
 |

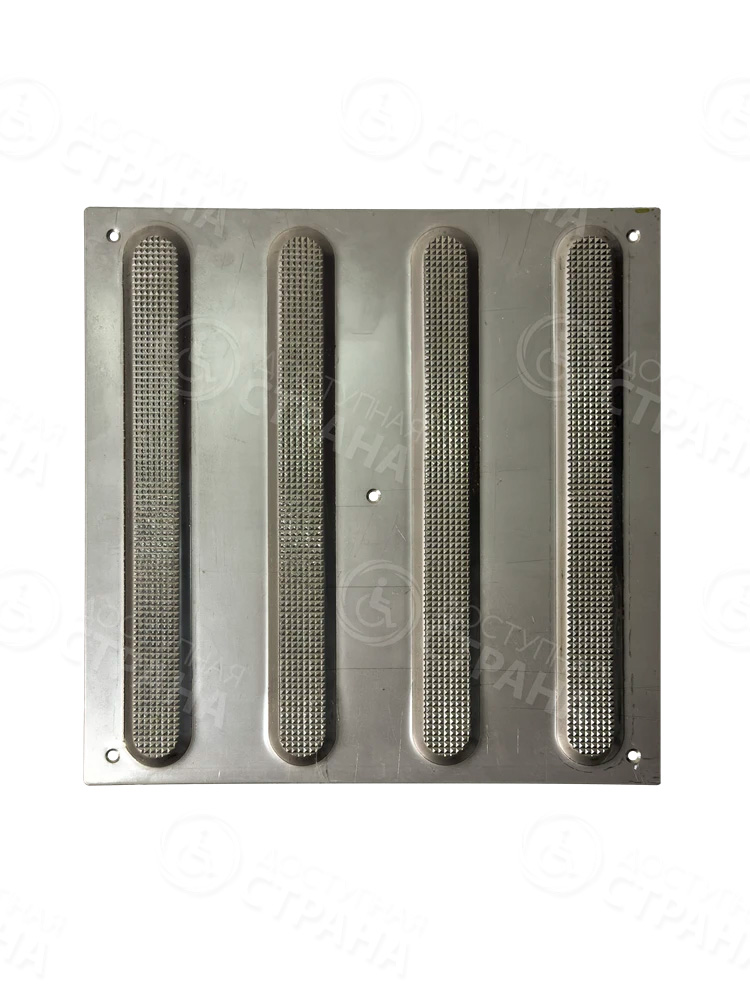

| Плитка тактильная для помещений (нержавеющая сталь, 300х300х4 мм, конусообразные (л) рифы), арт. 7991 | Тактильная плитка для помещений (нержавеющая сталь, 300х300х4 мм, продольные полосы), арт. 7992 |
- Тактильные индикаторы из нержавеющей стали, в том числе комбинированные с полиуретановыми вставками.
Мы уже рассмотрели, что для монтажа на улице рекомендованы индикаторы на штифте. Данный тип индикаторов – со вставками или без, также подходит и для монтажа внутри помещений, особенно если это помещения с высокой проходимостью. Однако сверлить напольное покрытие для установки штифтов не всегда уместно, поэтому если напольное покрытие ровное и гладкое, можно выбрать тактильные индикаторы на самоклеящейся основе. Для наших индикаторов мы используем качественную клеевую основу марки «3М», поэтому они приклеиваются к подготовленной поверхности «намертво».
Внутри помещений также можно использовать тактильные индикаторы, приклеиваемые на клей. Они идентичны индикаторам на самоклеящейся основе с той лишь разницей, что выбранный клеевой состав наносится на индикаторы непосредственно при монтаже.
Если же сверление пола все же допустимо, то можно использовать комбинированные тактильные индикаторы, фиксирующиеся с помощью крепления дюбель + саморез, с дальнейшим закрытием мест крепления контрастной полиуретановой вставкой.
Тактильные индикаторы – это самое универсальное, надежное и эстетичное решение для тактильной разметки путей движения, отлично вписывающееся в любой интерьер. По возможности мы рекомендуем обратить внимание именно на них.
