Тактильная мнемосхема, 610х470 мм, прозрачная, ОРГСТЕКЛО увеличенной толщины

Назначение:

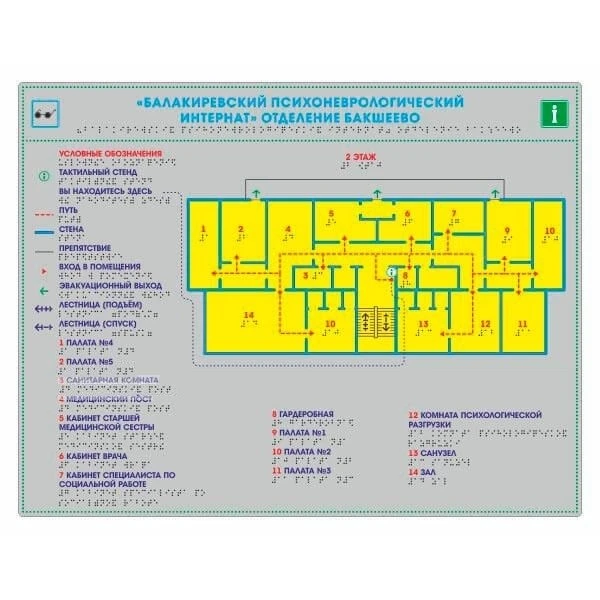

Мнемосхема необходима для помощи слабовидящим в ориентировании в пространстве. На мнемосхеме отмечается подробная схема помещения (как правило - это целый этаж), выходов и путей эвакуации из него.

Преимущества:

1. Информативность
   Содержит структурированную и приоритетную информацию, необходимую для безопасного передвижения (маршруты, помещения, ориентиры).
2. Функциональность
   Обязательное дублирование информации: рельефная графика, лоскопечатный шрифт, шрифт Брайля
3. Качественные материалы
   Используются технологии, обеспечивающие высокую точность тактильного восприятия.
4. Эксплуатационные характеристики
   Устойчивость к механическим нагрузкам и внешним воздействиям (включая уличное применение).
5. Интеграция в инфраструктуру объекта
   Являются частью системы доступной среды и обязательны при проектировании и адаптации объектов. Размещаются на объектах общественного, коммерческого и административного назначения.

Особенности материала Оргстекло:

Акцент на визуальное качество и точность исполнения. Преимущества:

• Чёткая и стабильная геометрия рельефа → высокая точность тактильного восприятия
• Премиальный внешний вид → интеграция в современные интерьеры без визуального “удешевления”
• Сохранение прозрачности и цвета со временем → стабильный внешний вид без деградации
• Подходит для сложных, детализированных схем

Места для размещения: коммерческая недвижимость, объекты с высокими требованиями к дизайну

Технические характеристики:

• Размер схемы 610х470
• Материал: Оргстекло 8 мм
• Тактильный рельеф: Краска УФ-отверждаемая UF ink LH-100

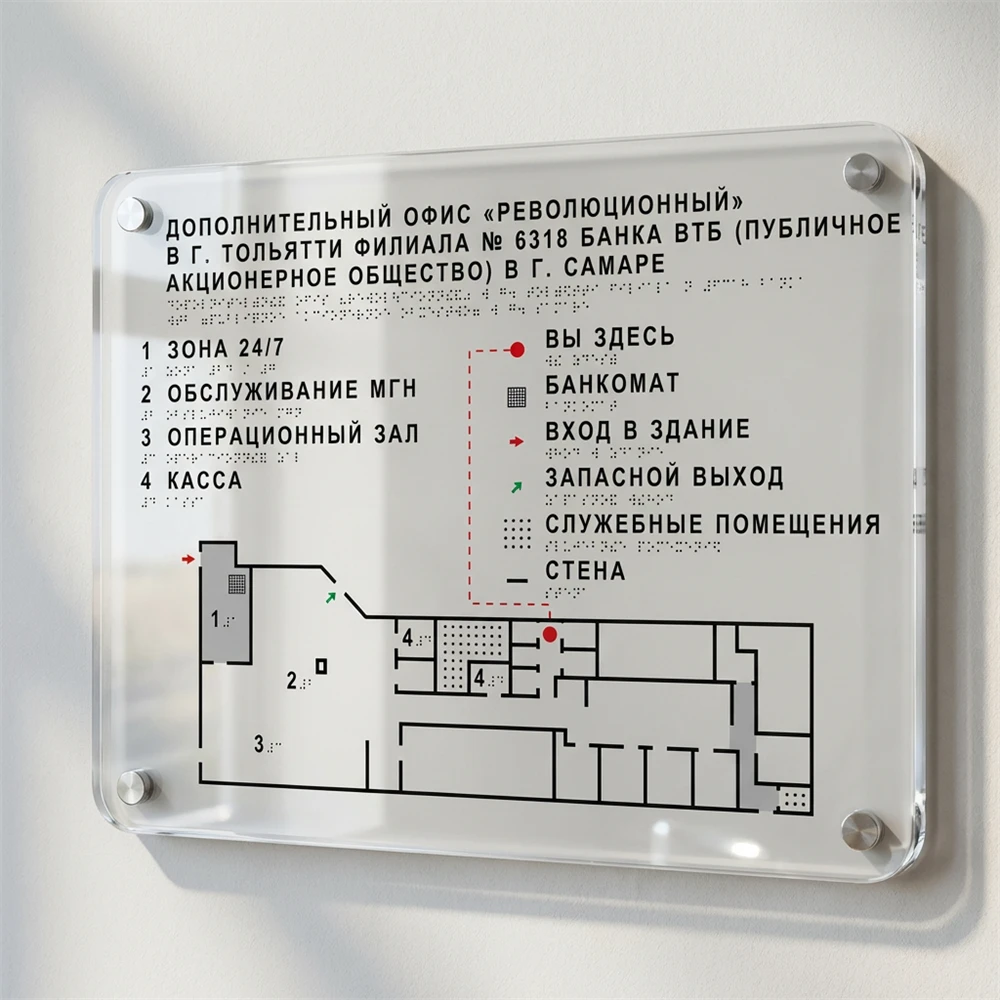

• Крепление к стене на 6 шт. металлических хромированных дистанционных держателях

Технические задания:

• Скачать техническое задание мнемосхема 610х470
• Скачать техническое задание мнемосхема с наклонным настенным креплением 610х470
• Скачать техническое задание мнемосхема с наклонным настенным креплением и системой связи 610х470

Мнемосхема тактильная полноцветная на основе оргстекла 8мм. Тактильная мнемосхема – это особенное тифлотехническое средство для пространственного ориентирования людей с ограничениями по зрению, выполненная с применением тифлографической схемы и текстовой информации, дублируемой по системе Брайля. Мнемосхема легко монтируется с помощью дистанционных держателей, что позволяет разместить её  в любом, даже малогабаритном помещении.

Возможные варианты изготовления:

• Мнемосхема стандартная
• Мнемосхема с наклонным настенным креплением
• Мнемосхема с наклонным настенным креплением и системой связи

Нормативные требования:

Нормативные размеры
Глубина тактильно-визуальной схемы должна быть не более 600 мм. Такое расстояние обеспечивает тактильную досягаемость верхнего края. (п. 5.3.2.1 ГОСТ Р 59602-2021)

Тактильно-визуальные схемы можно размещать следующим образом:
1. Горизонтально или под наклоном от 30° до 45° на высоте 0.8 м от пола до нижнего края. Такое положение будет удобно для посетителей на инвалидной коляске. Важно учесть, что в этом случае должно соблюдаться нормативное расстояние между опорными стойками – не менее 0,8 м для свободного доступа на коляске. Если оснащается детское учреждение, высота установки мнемосхемы может быть на уровне 0,67 м (не ниже). (п. 5.3.2.1, п. 5.3.2.2 ГОСТ Р 59602-2021)
2. Вертикально или под углом от 10° до 15° относительно стены. Высота размещения - от 1.2 м (по нижнему краю), до 1,8 м. Рядом со схемой или на ее каркасе рекомендуется размещать держатель для белой трости и устройство с аудиоописанием объекта. (п. 5.3.2.1, п. 5.3.2.2 ГОСТ Р 59602-2021)
3. Ориентация в направлении движения. Схемы и информация на тактильной мнемосхеме должны быть ориентированы по ходу движения пользователя. Это важно, поскольку незрячие пользователи не видят ориентиры для соотнесения карты с реальным расположением объектов и мысленный поворот схемы для них затруднен.
4. Хорошее освещение. Уровень освещенности мнемосхемы должен быть от 100 до 300 лк. Важно отсутствие бликов.
