Универсальная система вызова персонала для инвалидов

Многоканальная система вызова помощи предназначена для оснащения входной группы и санузла для МГН, а также других зон объекта, где посетителю может потребоваться помощь персонала.

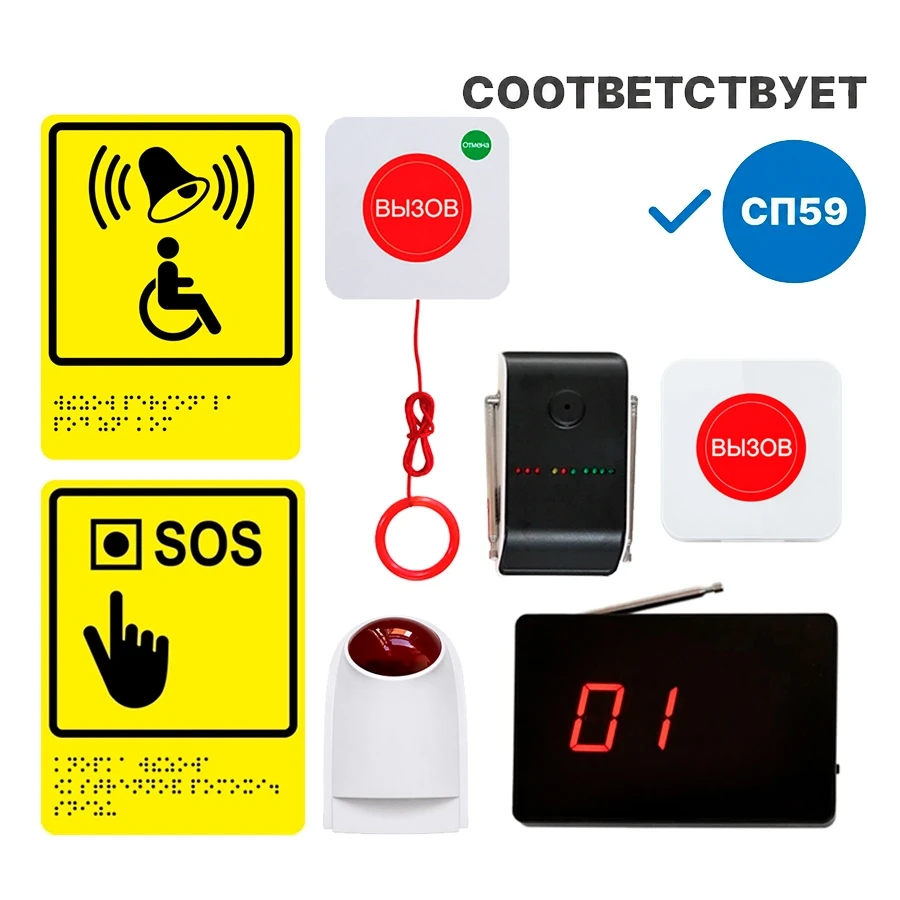

В комплект входят две беспроводные кнопки вызова: влагозащищенная кнопка с функцией отмены для размещения у входа и влагозащищенная кнопка со шнуром и функцией отмены для санузла. Сигнал поступает на стационарный приемник-табло ответственного сотрудника. Для дополнительного оповещения персонала предусмотрено устройство вызова со светозвуковым сигнализатором, устанавливаемое снаружи санитарно-гигиенического помещения.

Система поставляется в виде готового к использованию комплекта оборудования и может быть расширена до 99 кнопок вызова.

• 1 беспроводная влагозащищенная кнопка вызова с функцией отмены — предназначена для установки у входа, пандуса или в другой зоне, где посетителю может потребоваться помощь. Имеет отдельные функции вызова и отмены вызова и беспроводную передачу сигнала.
• 1 беспроводная влагозащищенная кнопка вызова со шнуром и функцией отмены — предназначена для установки в санузле. Вызов можно выполнить нажатием центральной кнопки или с помощью шнура с кольцом длиной 100 см. Функция отмены позволяет сбросить вызов непосредственно в помещении.
• 1 стационарный приемник-табло со звуковой, световой и текстовой индикацией. При поступлении сигнала на дисплее отображается номер вызывающей кнопки, благодаря чему ответственный сотрудник может определить место, откуда поступил вызов. Одновременно может отображаться до 3 вызовов.
• 1 устройство вызова со светозвуковым сигнализатором — предназначено для дополнительного оповещения персонала об экстренном вызове. При поступлении сигнала включаются звуковое оповещение и красная мигающая световая индикация. Устройство устанавливается снаружи санитарно-гигиенического помещения.
• 2 тактильно-визуальные таблички-пиктограммы с обозначением кнопок вызова и дублированием информации рельефно-точечным шрифтом Брайля.
• 1 репитер сигнала APE401 — усиливает и ретранслирует радиосигнал. Рекомендуется при значительном расстоянии между кнопками и приемником, наличии стен и перекрытий, а также при размещении оборудования на разных этажах.

Соответствие требованиям доступной среды

Система предназначена для оснащения объектов в соответствии с требованиями СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения» и ГОСТ Р 51671-2020 «Средства связи и информации технические общего пользования, доступные для инвалидов. Классификация. Требования доступности и безопасности».

Комплектация учитывает требования к организации вызова помощи в санитарно-гигиенических помещениях для МГН: возможность подачи сигнала пользователем, передачу основного тревожного сигнала ответственному персоналу, возможность отмены вызова и дополнительное светозвуковое оповещение снаружи помещения.

Для санузла предусмотрена кнопка со шнуром, позволяющим подать сигнал помощи даже при нахождении пользователя в нижнем положении. Снаружи помещения устанавливается устройство вызова со светозвуковым сигнализатором, информирующее персонал об экстренной ситуации с помощью светового и звукового сигнала.

Тактильно-визуальные таблички предназначены для идентификации устройств вызова людьми с нарушением зрения.

Возможность расширения системы

Система является многоканальной. К стационарному приемнику-табло можно привязать до 99 кнопок вызова. Каждой кнопке присваивается индивидуальный номер. При поступлении вызова этот номер отображается на табло, поэтому персонал может определить конкретную зону, из которой поступил сигнал.

При увеличении расстояния между устройствами или наличии препятствий для прохождения радиосигнала может использоваться репитер APE401.

Стационарный приемник-табло, при­нима­ет вызовы с одной или нескольких кнопок, име­ет све­товую и зву­ковую ин­ди­кацию. Отображает вызов в виде номера кнопки, что позволяет распознавать с какой именно кнопки поступил вызов. К данному приемнику можно привязать до 99 кнопок, что делает данную систему универсальной. Приемник лег­ко нас­тра­ива­ет­ся при по­мощи кла­виш на кор­пу­се.

• Размер: 202х130х30мм
• Радиус приёма сигнала: 200 метров
• Крепление: подставка или саморезами к стене
• Цвет: чёрный
• Частота: 433,92 МГц
• Вес нетто: 395 г
• Материал: пластик
• Питание: от сети через адаптер AC220V/50HZ-DC12V/1A
• Индикация вызова: мелодия, отображение одновременно до 3х вызовов
• Максимальное количество кнопок в одной системе, шт.: 99

• Антивандальная (изготовлена из ударопрочного пластика - поликарбоната)
• Всепогодная (во­донеп­ро­ница­емая, не бо­ит­ся сол­нечных лу­чей, пы­леза­щищен­ная, ус­той­чи­вая к из­ме­нению тем­пе­рату­ры и влаж­ности)
• Размер, мм: 86х86х18
• Материал корпуса: поликарбонат
• Ресурс: 1 млн нажатий
• Частота: 433.92 MHz
• Питание: батарея 12V 23A
• Крепление: саморезы и двусторонний скотч в комплекте
• Температурный режим работы: -35 ...+55 градусов
• Срок службы батареи, мес: 12-18

Характеристики кнопки со шнуром:

• Тип: беспроводная влагозащищенная кнопка вызова помощи
• Функции: вызов / отмена вызова
• Способы подачи вызова: кнопка / шнур
• Длина шнура: 100 см
• Размер корпуса: 86 × 86 × 17,5 мм
• Дальность передачи сигнала: не менее 100 м на открытом пространстве
• Рабочая частота: 433,92 МГц
• Материал корпуса: поликарбонат
• Цвет корпуса: белый
• Цвет кнопки вызова: красный
• Индикация отправки вызова: световая
• Питание: 2 батарейки типа A23, 12 В
• Установка: настенная
• Крепление: саморезы или двусторонний скотч
• Дополнительный элемент: шнур с кольцом

Репитер сигнала APE401 применяется в местах установки кнопок вызова, которые направлены на то, чтобы подавать сигнал персоналу. Это устройство повышает радиус работы устройств, не требующих подключения. Радиус приема сигнала составляет минимум 100 метров, произведен из пластика, безопасен для пользователей.

• Размер: 155х100х25 мм
• Радиус приёма сигнала: 100 метров
• Цвет: черный
• Рабочая частота: 433,92 МГц
• Материал: пластик
• Питание: от сети через адаптер AC220V/50HZ-DC12V/1A
• Распознает  сигналы со 100 кнопок

• Размер: 150х200 мм
• Высота рельефа рамки и знака: 2 мм
• Размер пиктограммы: 150х150 мм
• Высота тактильной зоны со шрифтом Брайля: 50 мм
• Высота тактильных точек: 0,7 мм
• Цвет: желтый, черный
• Материал - пластик полистирол

Характеристики устройства вызова со светозвуковым сигнализатором:

• Тип: беспроводное устройство со световой и звуковой сигнализацией
• Световая индикация: красная мигающая
• Громкость звукового сигнала: 120 / 100 / 80 дБ
• Режим без звукового сигнала: предусмотрен
• Количество подключаемых непосредственно к устройству беспроводных кнопок: до 20
• Дальность приема сигнала: до 100 м на открытой местности
• Продолжительность сигнала: 30 секунд / 1 минута / 3 минуты / 10 минут
• Входное напряжение: 9–15 В постоянного тока
• Ток источника питания: 500 мА
• Резервное питание: встроенная аккумуляторная батарея 6 В
• Рабочая температура: от −20 до +60 °C
• Допустимая относительная влажность: 40–80 %

Внимание! Дизайн, размеры и характеристики таблички для кнопок вызова был изменен в связи с выходом нового ГОСТ 52131-2019

Кнопки "привязываются" к приемнику-табло под номерами, каждой кнопке соответствует свой номер. При нажатии на кнопку вызов моментально отображается на табло в виде номера данной кнопки, таким образом, человек, принимающий вызов с нескольких кнопок точно знает из какого места поступил сигнал. Кнопка со шнурком предназначена для размещения в санузле на случай случайного падения человека на пол. Дальность действия кнопок - порядка 100м, однако в условиях помещений и стен - дальность падает. Увеличить радиус действия сигнала можно используя репитер APE401, он увеличивает дальность работы устройства вдвое. По опыту наших клиентов данный комплект успешно работает в различных учреждениях, в сценариях когда кнопки установлены на входе, у калитки, в санузле, а приемник  - в помещении у охраны. Если требуется использование устройств на нескольких этажах, то в данном случае репитер будет необходим.

По опыту наших клиентов решение незаменимо в сценариях использования в учреждениях, где нужно адаптировать одновременно входную группу (или несколько входов) и санузел. Также данный комплект часто используют в образовательных учреждениях, где есть несколько санузлов на разных этажах. Если требуется использование кнопок вызова на нескольких этажах то в данном случае будет необходим репитер.
