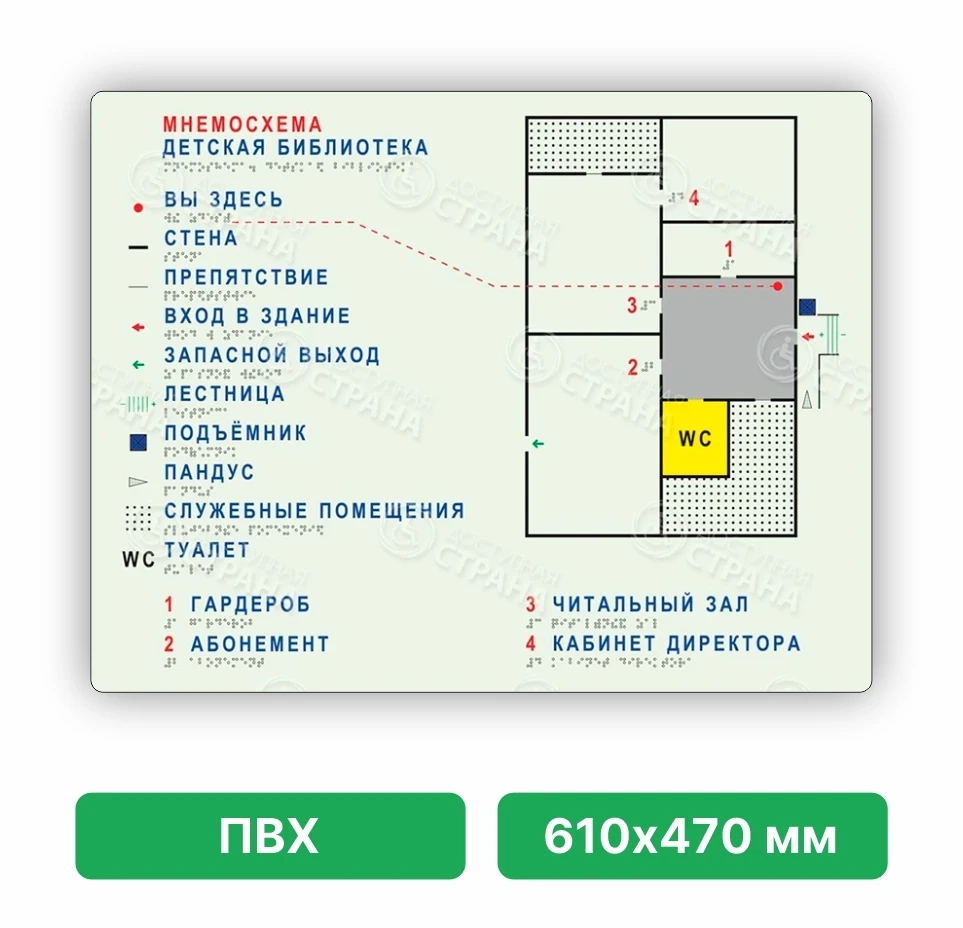

Тактильная мнемосхема фотолюминесцентная, белая, 610х470 мм, ПВХ

Назначение:

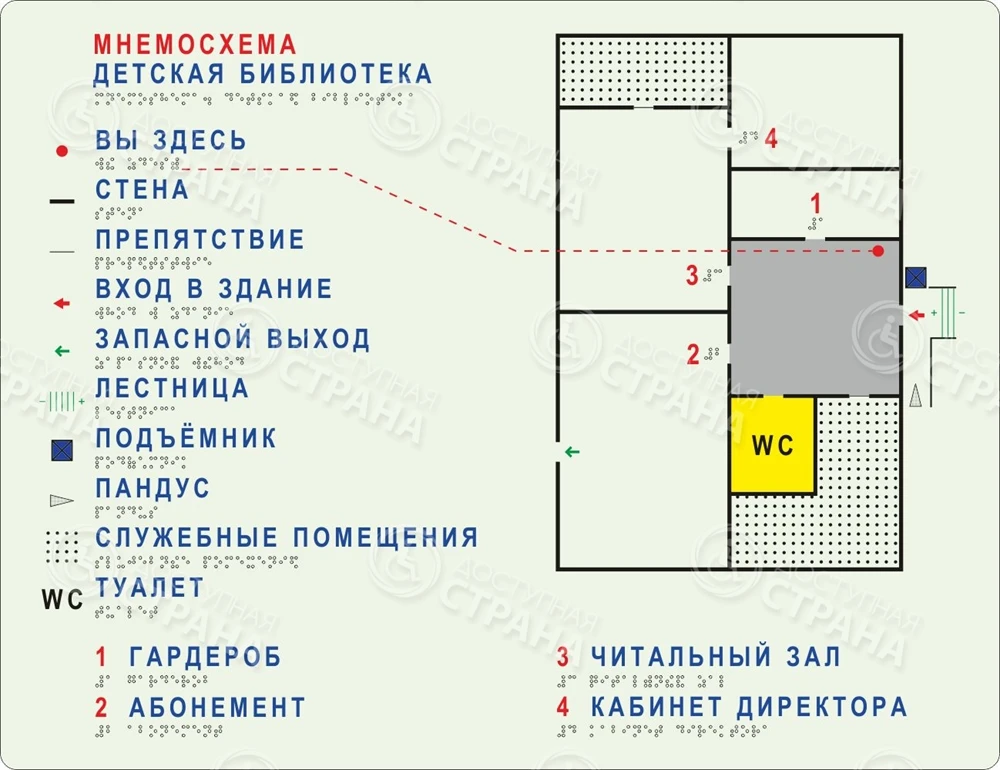

Мнемосхема необходима для помощи слабовидящим в ориентировании в пространстве. На мнемосхеме отмечается подробная схема помещения (как правило - это целый этаж), выходов и путей эвакуации из него.

Преимущества:

1. Соответствие нормативным требованиям
   Производство осуществляется строго по действующим ГОСТ и СП, с учетом параметров: размеры, высота рельефа, цветовые решения и читаемость.
2. Информативность
   Содержит структурированную и приоритетную информацию, необходимую для безопасного передвижения (маршруты, помещения, ориентиры).
3. Функциональность
   Обязательное дублирование информации: рельефная графика, лоскопечатный шрифт, шрифт Брайля
4. Качественные материалы
   Используются технологии, обеспечивающие высокую точность тактильного восприятия.
5. Эксплуатационные характеристики
   Устойчивость к механическим нагрузкам и внешним воздействиям (включая уличное применение).
6. Интеграция в инфраструктуру объекта
   Являются частью системы доступной среды и обязательны при проектировании и адаптации объектов. Размещаются на объектах общественного, коммерческого и административного назначения.

Особенности материала ПВХ:

Решение для базовой навигации при ограниченном бюджете. Преимущества:

• Экономичное оснащение объекта без потери базовой функциональности
• Достаточная читаемость тактильных элементов при корректном производстве
• Быстрое изготовление и замена при необходимости
• Лёгкость конструкции → упрощённый монтаж на любые поверхности

Места для размещения: объекты с невысокой проходимостью или временные решения.

Технические характеристики:

• Размер схемы 610х470х3мм
• Материал - ПВХ 3мм, с фотолюминесцентным покрытием
• Тактильный рельеф: Краска УФ-отверждаемая UF ink LH-100
• Крепление к стене на 6 шт. металлических хромированных дистанционных держателях

Скачать техническое задание: 610х470х3мм, 600х800х3мм, 900х1200х3мм

Возможные варианты изготовления:

• Мнемосхема стандартная
• Мнемосхема с наклонным настенным креплением
• Мнемосхема с наклонным настенным креплением и системой связи

Нормативные требования:

Нормативные размеры
Глубина тактильно-визуальной схемы должна быть не более 600 мм. Такое расстояние обеспечивает тактильную досягаемость верхнего края. (п. 5.3.2.1 ГОСТ Р 59602-2021)

Тактильно-визуальные схемы можно размещать следующим образом:
1. Горизонтально или под наклоном от 30° до 45° на высоте 0.8 м от пола до нижнего края. Такое положение будет удобно для посетителей на инвалидной коляске. Важно учесть, что в этом случае должно соблюдаться нормативное расстояние между опорными стойками – не менее 0,8 м для свободного доступа на коляске. Если оснащается детское учреждение, высота установки мнемосхемы может быть на уровне 0,67 м (не ниже). (п. 5.3.2.1, п. 5.3.2.2 ГОСТ Р 59602-2021)
2. Вертикально или под углом от 10° до 15° относительно стены. Высота размещения - от 1.2 м (по нижнему краю), до 1,8 м. Рядом со схемой или на ее каркасе рекомендуется размещать держатель для белой трости и устройство с аудиоописанием объекта. (п. 5.3.2.1, п. 5.3.2.2 ГОСТ Р 59602-2021)
3. Ориентация в направлении движения. Схемы и информация на тактильной мнемосхеме должны быть ориентированы по ходу движения пользователя. Это важно, поскольку незрячие пользователи не видят ориентиры для соотнесения карты с реальным расположением объектов и мысленный поворот схемы для них затруднен.
4. Хорошее освещение. Уровень освещенности мнемосхемы должен быть от 100 до 300 лк. Важно отсутствие бликов.
