Проектирование санузлов для международного детского центра "Артек"

Компания «Доступная страна» — один из самых сильных отраслевых экспертов по оснащению доступных санузлов. Мы не просто поставляем поручни, раковины, унитазы, душевые сиденья и другое санитарно-техническое оборудование — мы помогаем правильно встроить его в реальные помещения с учётом нормативов, планировки, коммуникаций и сценариев использования. С подобной задачей к нам обратились специалисты детского центра «Артек».

Заказчик

Международный детский центр «Артек», республика Крым, — один из самых знаменитых и масштабных международных детских центров в мире. Он включает более 10 детских лагерей, свой морской порт, школы, стадионы, бассейны, музеи, дворцы творчества и другую инфраструктуру. Современные корпуса Артека делают доступными для детей с инвалидностью и ОВЗ. С задачей адаптации санузлов специалисты лагеря обратились в компанию «Доступная страна».

Задача

Организации тебовалась адаптация 3-х санузлов для детей с инвалидностью старше 12-ти лет. Во всех санузлах необходимо было предусмотреть полный комплект сантехнического оборудования, включая унитаз, раковину и душевую зону. Все три санузла имели различия в форме и размерах, при этом размеры помещений меньше, чем рекомендовано СП 59.13330.2020.

Решение

Необходимо было вписать в ограниченную площадь типовое нормативное оборудование, с соблюдением свободных зон для размещения и разворота кресла-коляски. Дополнительную сложность создавали стены из гипсокартона, не имеющие достаточной несущей способности.

Из положительных моментов можно отметить удобный вход в санитарные помещения – он организован с помощью двери-купе с резиновым уплотнителем, а также душевую зону с трапом, выполненную в едином уровне с основным полом.

Проекты были разработаны на основе схем, выполненных от руки без соблюдения масштаба, поэтому итоговый результат имеет некоторые отличия в размещении оборудования.

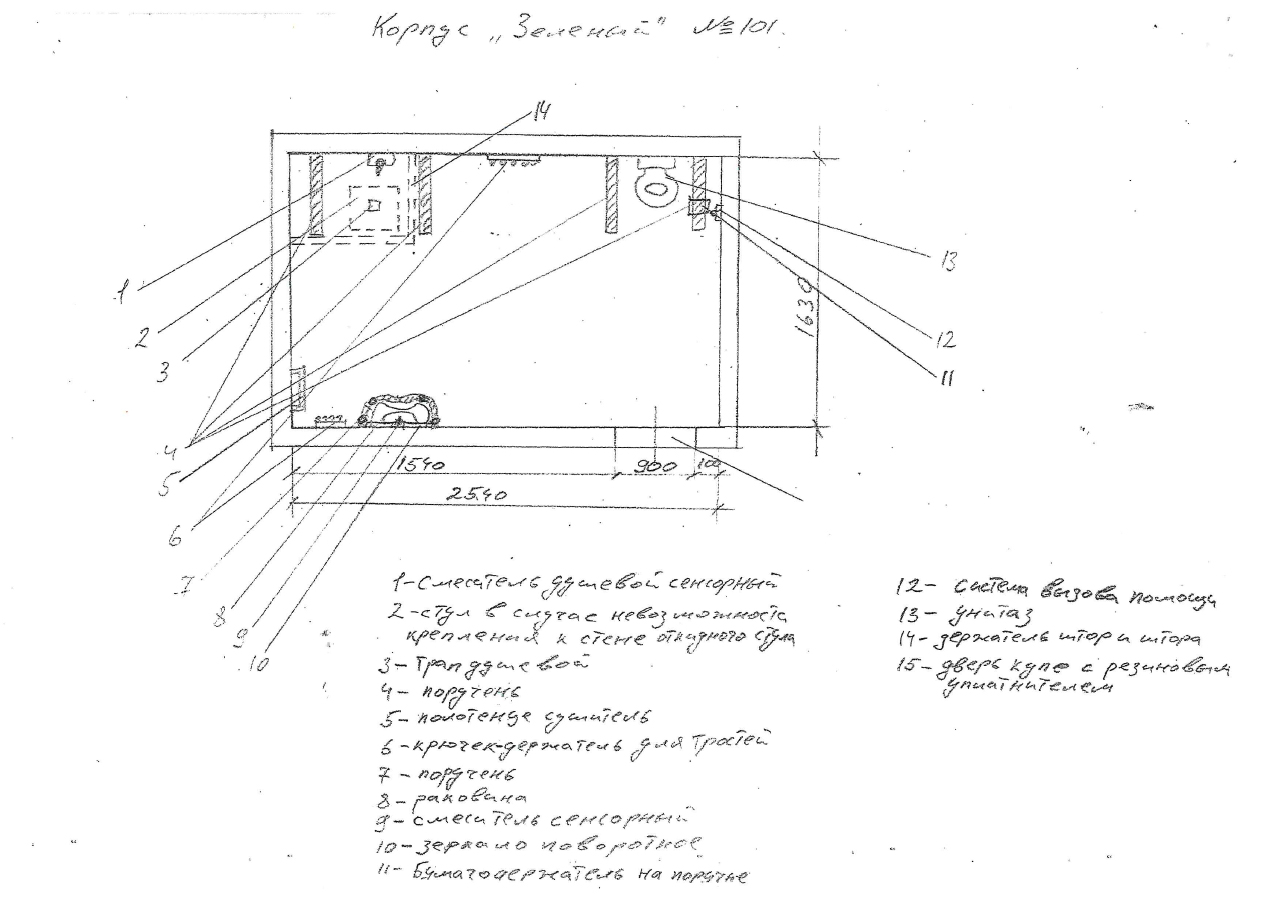

Санузел 101, корпус «Зеленый», схема от заказчика

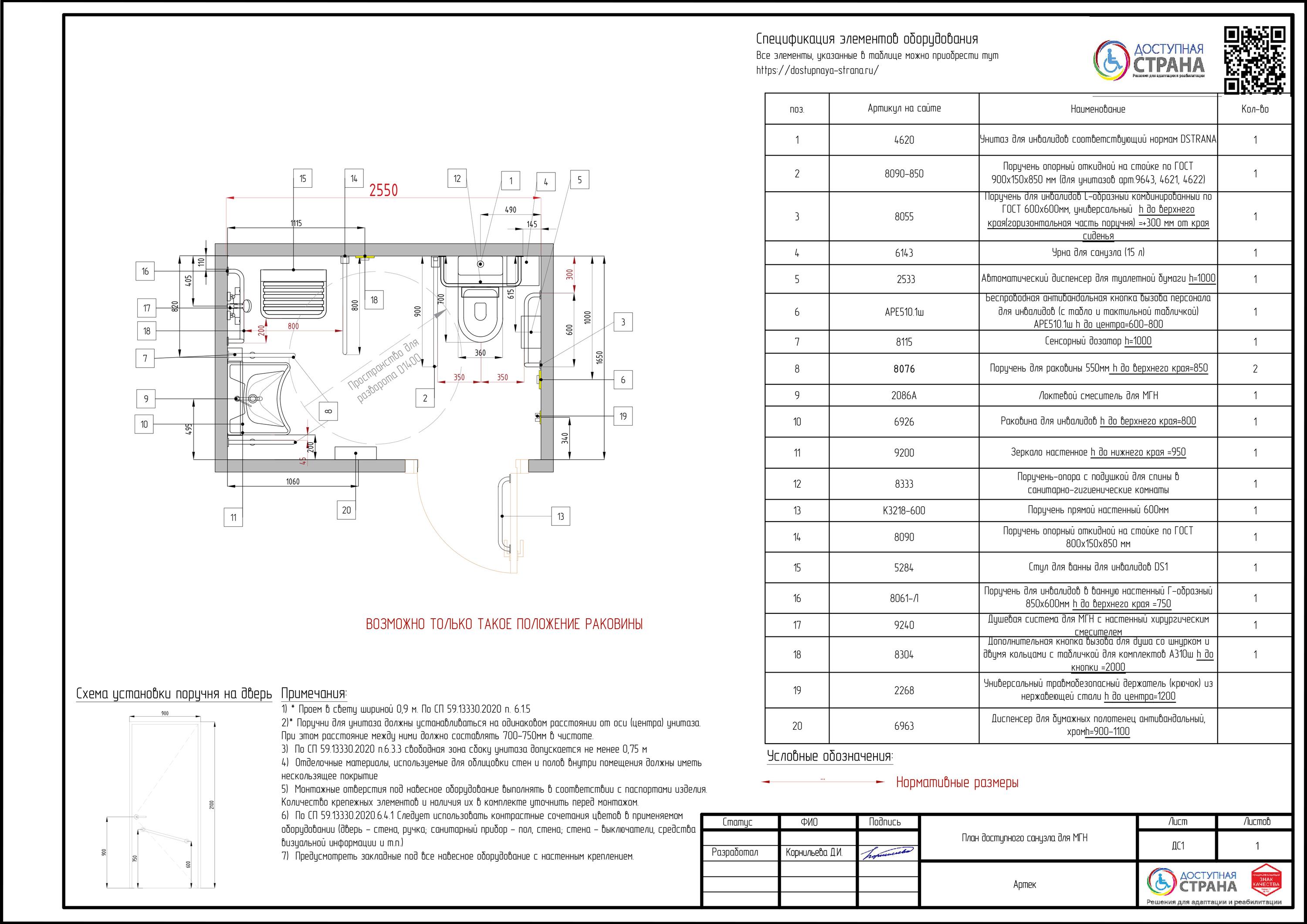

Санузел 101, корпус «Зеленый», предложенное планировочное решение

Достаточная ширина помещения позволила сохранить зону для размещения кресла-коляски между унитазом и душевым сиденьем, которую можно использовать для пересадки в обе стороны. Однако из-за небольшой глубины помещения душевая зона оказалась несколько стесненной. Тем не менее, предложенное положение раковины является единственным, при котором перед раковиной остается свободная зона для подъезда коляски, которая должна быть не менее 1200 мм.

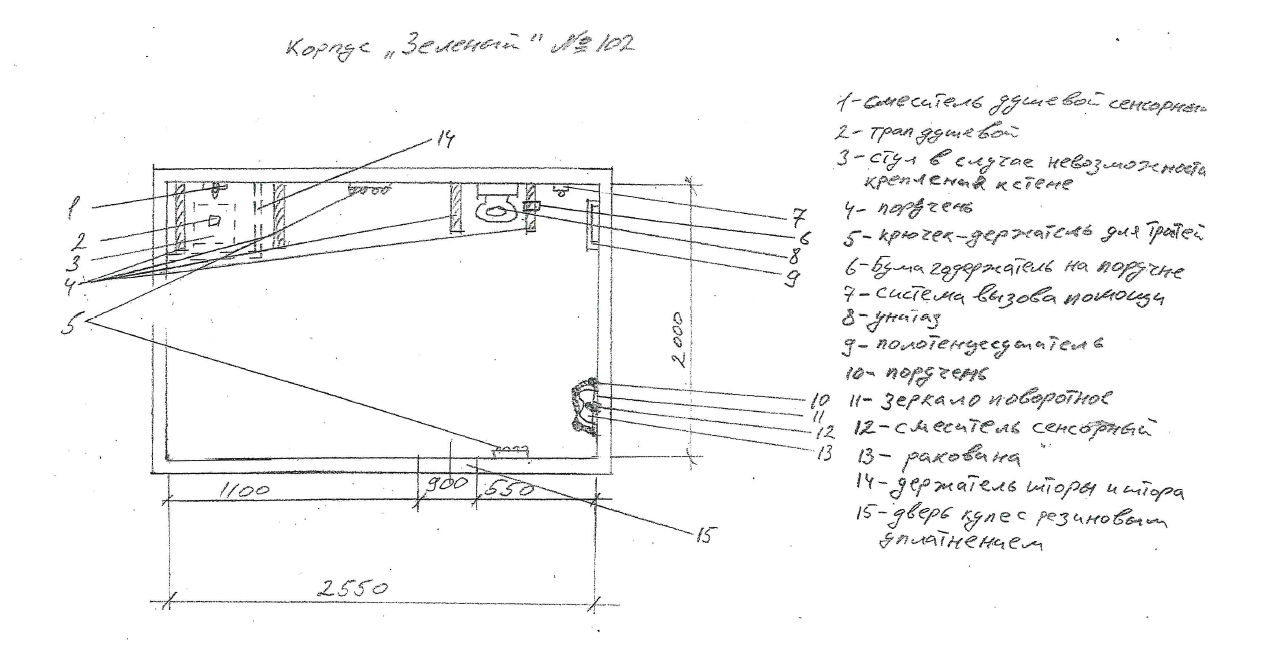

Санузел 102, корпус «Зеленый», схема от заказчика

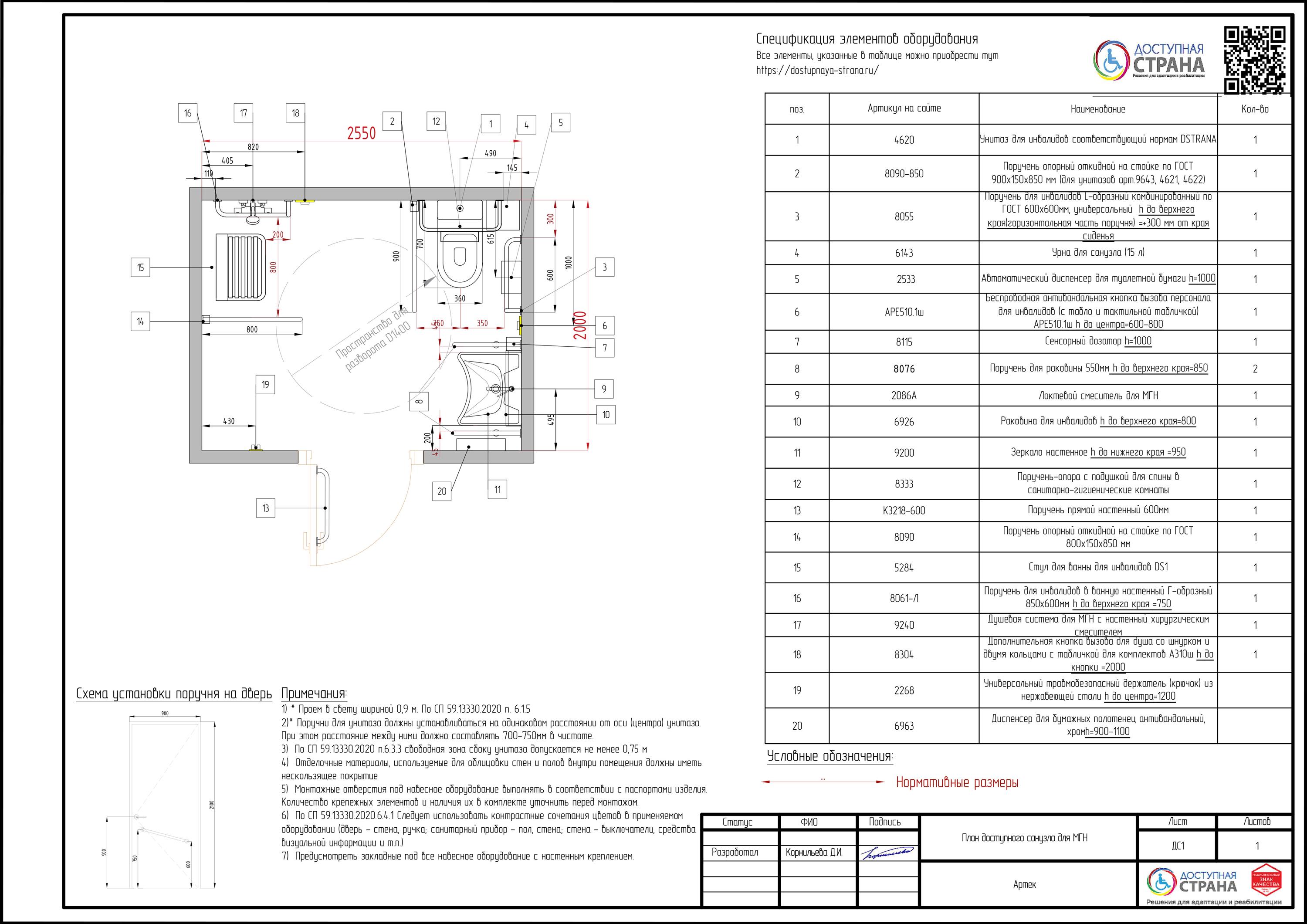

Санузел 102, корпус «Зеленый», предложенное планировочное решение

В данном варианте планировки получилось 2 отельных зоны для размещения коляски при пересадке – слева от унитаза и слева от душевого сиденья. Решение характеризуется свободными, комфортными зонами душа и раковины.

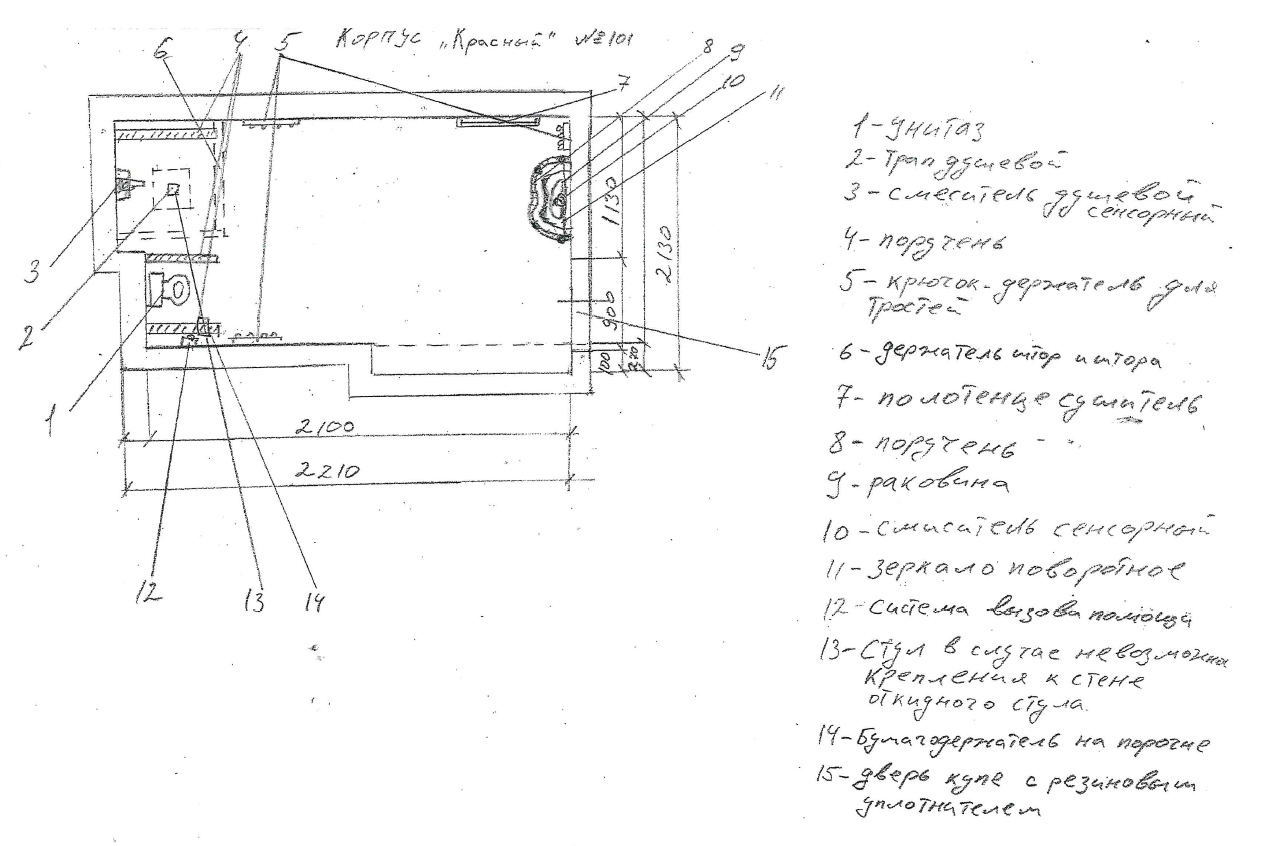

Санузел 101, корпус «Красный», схема от заказчика

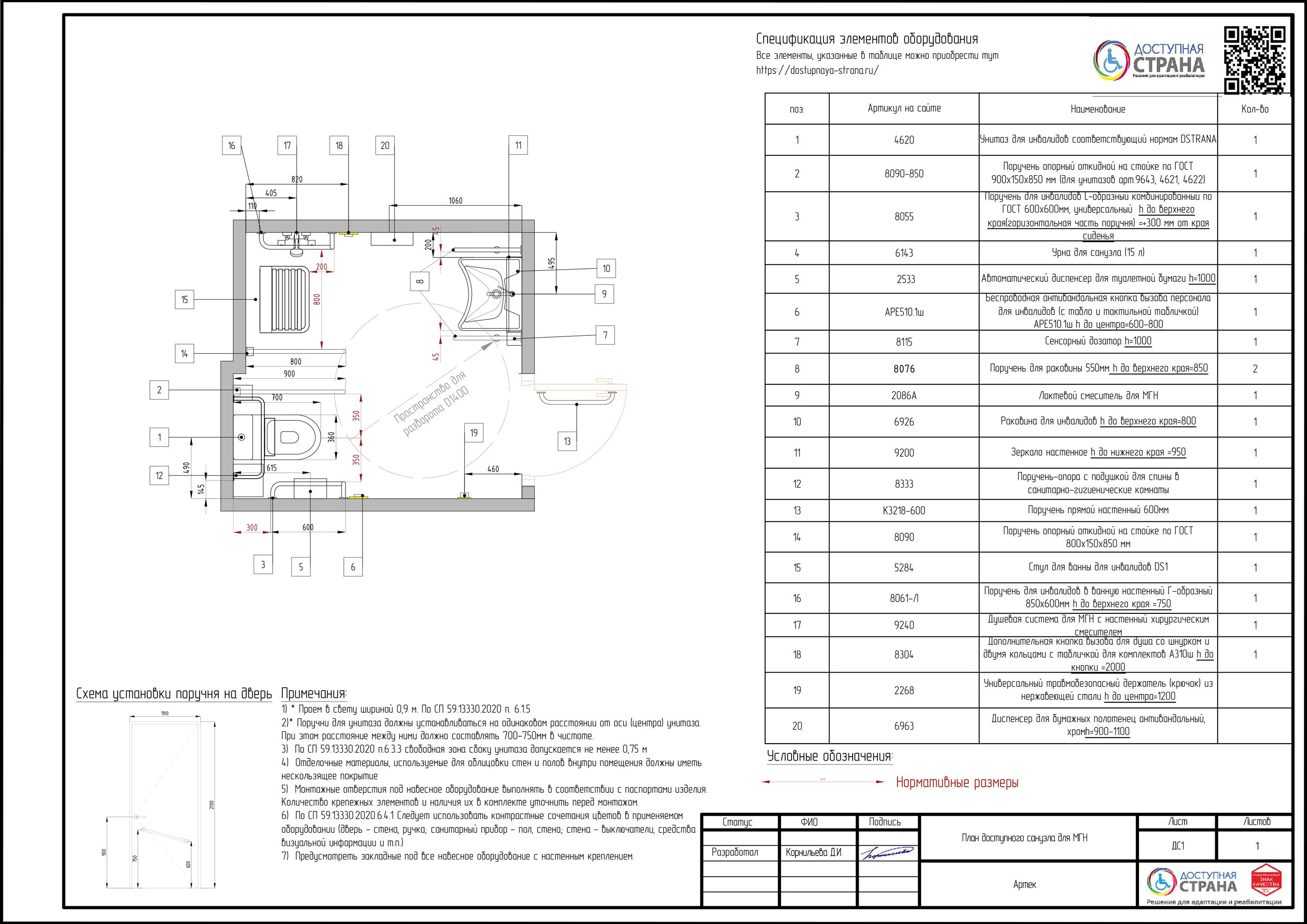

Санузел 101, корпус «Красный», предложенное планировочное решение

Особенности вывода коммуникаций не позволяли перенести унитаз в другую зону, поэтому в этом варианте планировки отсутствует возможность боковой пересадки на душевое сиденье. Размещение коляски сбоку от унитаза также затруднено, однако поднятие откидных поручней и отодвигание переносного сиденья для душа может дать некоторую свободу маневрирования. Положительным моментом является наличие свободной зоны для разворота коляски по центру помещения.

Результат

Предложенные планировочные решения не являются идеальными с точки зрения нормативов, поскольку изначальная геометрия помещений не соответствует требованиям СП 59.13330.2020. Существенным ограничением также стал вывод коммуникаций, который выполнялся без учета требований доступности. Тем не менее для каждого помещения был продуман максимально приближенный к нормативному вариант планировки. Во всех трех решениях было использовано полностью нормативное оборудование. Там, где прочность стен была недостаточна, предложены поручни с напольным и настенно-напольным креплением, а также переносные сиденья для душа.

В результате для каждого из трёх санузлов были предложены функциональные планировочные решения с нормативным оборудованием. Несмотря на ограничения по площади, геометрии помещений и расположению коммуникаций, специалисты «Доступной страны» продумали размещение унитаза, раковины, душевой зоны, поручней и сидений так, чтобы санузлы стали максимально удобными и безопасными в ежедневном использовании.

Для детей это означает больше самостоятельности, комфорта и уверенности при посещении санитарных помещений. Для администрации лагеря — понятное, обоснованное и практически реализуемое решение, которое помогает адаптировать корпуса с учётом требований доступной среды и снизить риск ошибок при оснащении.

Такой проект показывает: даже в сложных исходных условиях можно найти рабочее решение, если проектировать санузел не «по остаточному принципу», а с пониманием нормативов, оборудования и реальных потребностей пользователей.
