Компания «Доступная страна» бесплатно помогает проектировщикам и строительным организациям разрабатывать планировочные решения для доступных санитарных помещений. Не так давно к нам на экспертизу пришел проект, в котором внешне удачное решение пришлось пересматривать из-за неверных габаритов сантехники. В этом кейсе мы разберем, в чем заключалась ошибка, какие у нее имелись последствия, и как избежать подобных ситуаций.
Задача:
Требовался экспертный анализ планировки туалета для МГН. Данный проект в том виде, в каком он попал к нам, уже была передан специалистам по внутренним сетям водоснабжения и канализации.
Ход работы:
На исходной схеме заказчика, представленной ниже, оборудование размещено компактно и на первый взгляд логично. Сохраняется место для разворота кресла-коляски, предусмотрена зона боковой пересадки на унитаз, перед раковиной остаётся свободное пространство.
Казалось, что помещение скомпоновано удачно, поэтому на основе расстановки началась разработка раздела ВК — внутренних сетей водоснабжения и канализации: были намечены точки подключения, выпуски и трассы. Планировку учли и в интерьерных решениях. Но при проверке выяснилось: свободное пространство на плане сохраняется только до тех пор, пока в нём стоят условные блоки обычного унитаза и раковины.
Вместо оборудования для МГН на плане разместили бычные сантехнические блоки, габариты которых не отвечают требованиям к оснащению доступного санузла.

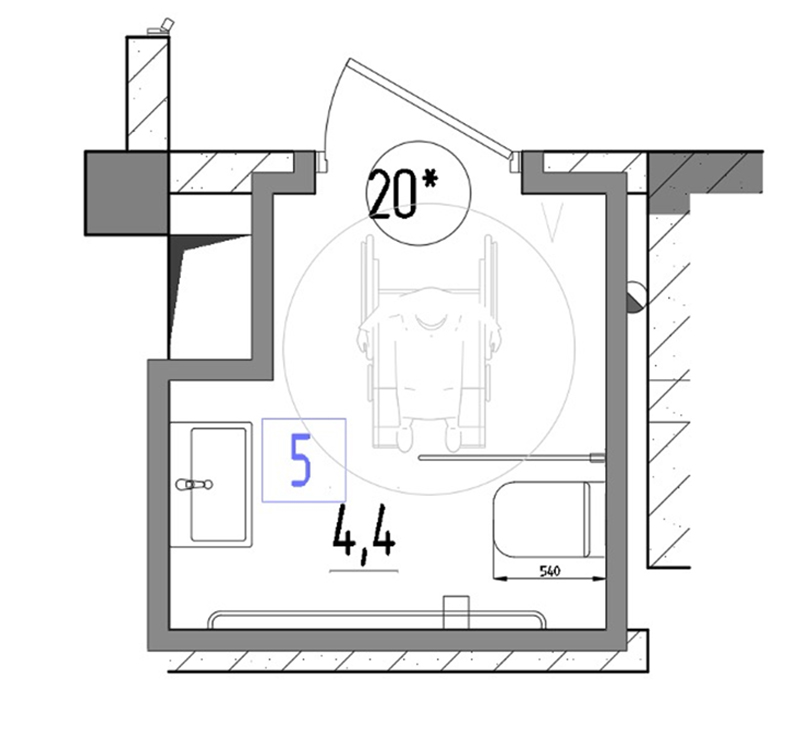

Изначальный проект:
Где обнаружилась ошибка
Вместо оборудования для МГН на плане разместили бычные сантехнические блоки, габариты которых не отвечают требованиям к оснащению доступного санузла. Согласно п. 6.3.3 СП 59.13330.2020, унитаз в доступном санузле должен иметь длину 0,7 м. Раковина для МГН должна иметь глубину не менее 0,5 м.

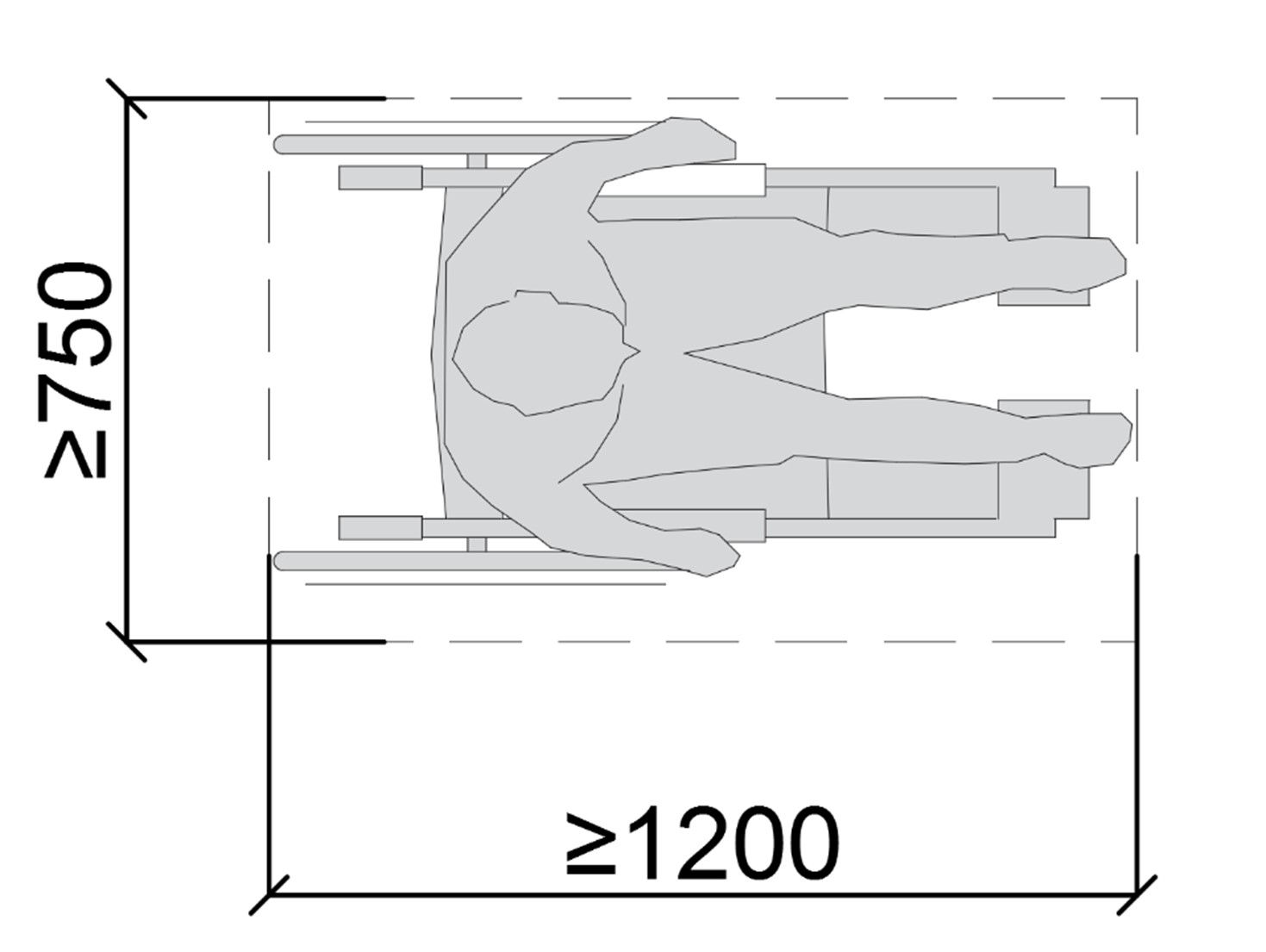

Одновременно с этим необходимо сохранить пространство для разворота, подъезда и пересадки, а также доступ к раковине и другому оборудованию. Свободные зоны должны быть обустроены с учетом площади, которую занимает кресло-коляска (0.75х1.2 м), для поворота на 90 градусов требуется свободная зона не менее, чем 1,2х1,2 м.
Стандартный блок может «освободить» на плане несколько сантиметров и создать ложное ощущение запаса. На объекте же устанавливают конкретное изделие — с фактическими размерами, выпусками, креплениями и эксплуатационными зонами.
Что получилось после замены оборудования

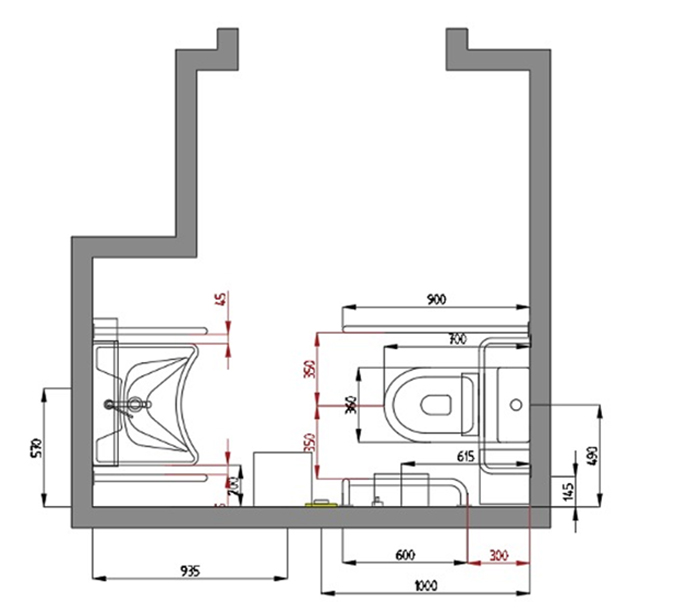

Когда наш проектировщик заменил условные блоки сантехники на модели реальных изделий, геометрия изменилась. Унитаз для МГН занял предусмотренную нормативом глубину, а раковина для МГН оказалась вне доступной зоны: подъехать к ней на кресле-коляске, с учетом поворота на 90 градусов, и занять рабочее положение без пересечения с другими функциональными зонами уже не получалось.
Почему замена одного блока затрагивает смежные разделы
На эскизе исправление кажется простым: передвинуть унитаз или раковину. Но после передачи планировки смежникам каждое перемещение запускает цепочку изменений. Нужно заново увязать точки водоснабжения и канализационные выпуски, положение инсталляции и закладных, поручни, дверь и траекторию её открывания, отделку, ведомости, спецификацию и монтажные размеры.
В данном случае проект ещё не вышел на стройку. Наш специалист готовит альтернативный вариант расстановки, который должен восстановить доступ к раковине и сохранить необходимые функциональные зоны. Однако даже сейчас корректировка потребует изменений в разделе ВК, дизайн-проекте и связанной документации.
После прокладки сетей или чистовой отделки последствия были бы серьёзнее: перенос коммуникаций, демонтаж, задержка сроков и новые согласования. Поэтому до координации разделов важно проверять и сами модели оборудования.
Что важно закладывать в проект с самого начала
Для санузла МГН недостаточно нарисовать круг разворота и обозначить место пересадки. Все элементы работают как система. Габариты унитаза определяют положение поручней и выпуска; форма и глубина раковины влияют на фронтальный подъезд; тип инсталляции — на закладные и толщину конструкций.
Рабочая последовательность выглядит так:
- Выбрать конкретный тип оборудования и проверить фактические размеры.
- Загрузить корректные DWG-блоки или семейства Revit вместо универсальных объектов.
- Расставить изделия вместе с функциональными зонами и проверить сценарий движения пользователя.
- После этого фиксировать подключения и передавать планировку специалистам ВК.
- Перед выпуском документации проверить чертежи и спецификацию ещё раз.
Для строителя это означает меньше расхождений между проектом, поставкой и монтажом. Для проектировщика — согласованную модель, обоснованные решения и меньше возвратов от смежников или экспертизы.
Результат:
Проект остаётся в работе: окончательную планировку зафиксируют после согласования новой схемы со смежными разделами. Главный результат на текущем этапе — потенциально критичную ошибку нашли до начала строительства.
Этот случай показывает: даже аккуратный чертёж может быть неверным, если в нём использованы неподходящие блоки. Корректная модель оборудования — не декоративная детализация BIM-проекта, а исходное условие для планировки, инженерных сетей, закупки и монтажа.
Как избежать подобных переделок
Не начинайте проектирование доступного санузла с условной сантехники. Используйте материалы, в которых уже учтены фактические размеры и параметры изделий:
- готовые планировочные решения для санузлов и душевых — для выбора рабочей схемы;
- чертежи оборудования в DWG и PDF — для точной расстановки в планах;
- BIM-модели и семейства Revit — с техническими параметрами востребованного оборудования для санузлов;
- готовые спецификации оборудования — с артикулами, характеристиками и нормативными ссылками;
Подключайте эти материалы до передачи раздела ВК. Так реальная геометрия помещения будет видна с самого начала, а проектировщик, комплектатор и строитель будут работать с одним решением.
Нужна проверка планировки или индивидуальный вариант? Отправьте проект специалистам компании «Доступная страна». Мы проверим расстановку, подберём оборудование и подготовим корректные чертежи бесплатно!
