Установка тактильного индикатора

В большинстве проектов тактильные указатели закладываются избыточно! Обратитесь к нам за бесплатной схемой правильного размещения ТНУ на вашем объекте. Наши консультации - это гарантия соблюдения норм, и возможность снизить затраты как на работы, так и на материалы.

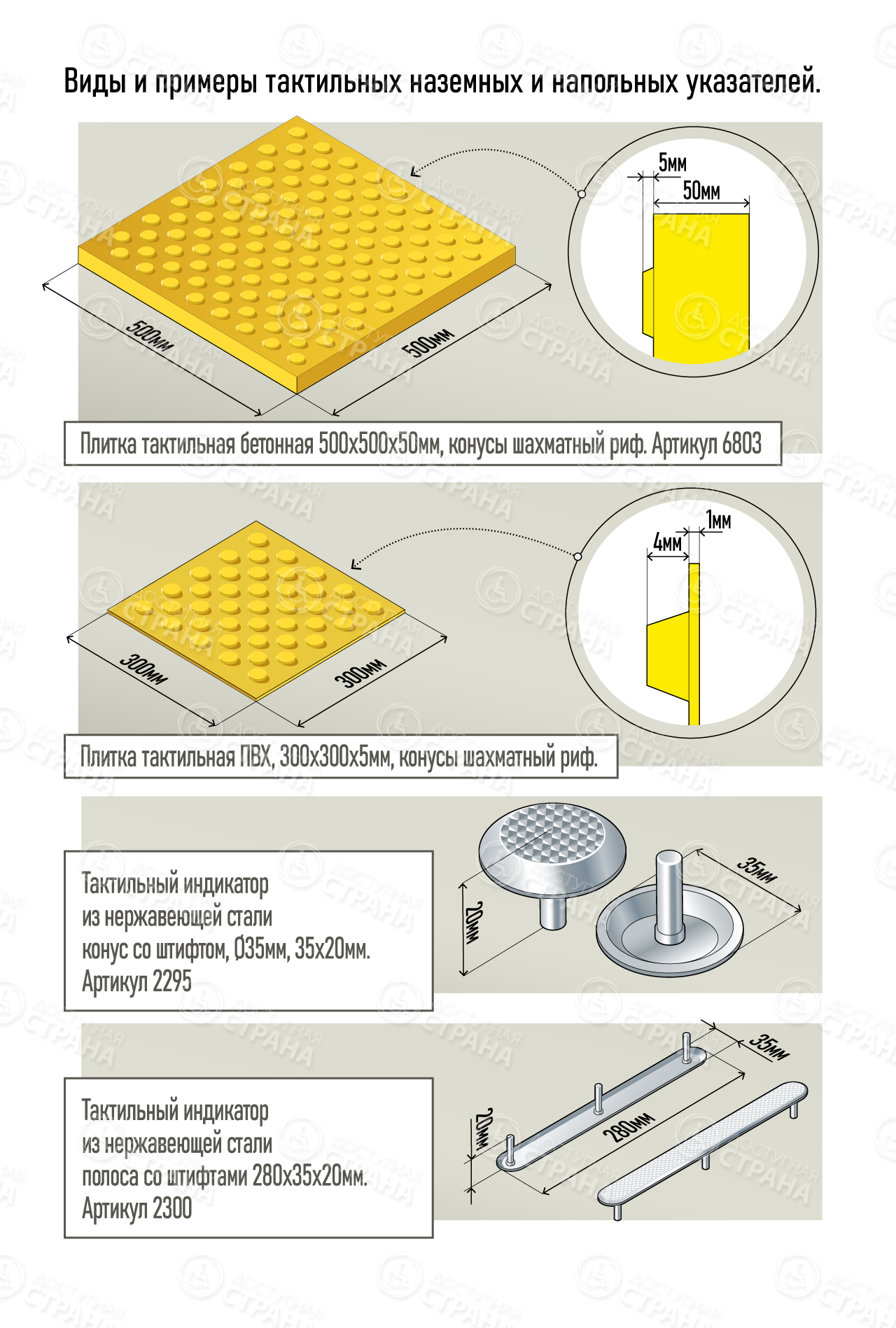

Тактильные индикаторы представляют собой отдельные выступающие элементы, которые специальным образом монтируют на поверхности пешеходных путей для предупреждения слабовидящих и слепых о препятствиях. Одно из важных требований к индикаторам – надежное крепление, благодаря которому изделие сохраняет эксплуатационные свойства и не мешает передвижению пешеходов.

Классификация по способу монтажа

По способу установки индикаторы подразделяются на несколько видов:

• Приклеивающиеся. Из таких индикаторов обычно выполняются указатели внутри помещений. Могут быть на самоклеящейся основе либо приклеиваются на специальный клей.
• Со штифтами. Используется как улицы, так и для помещений. Для установки таких индикаторов просверливаются отверстия в основании, в которые вставляются штифты. Фиксацию осуществляют с помощью клея.
• Присверливаемые. Как правило, это комбинированные индикаторы, имеющие съемную полиуретановую вставку. Во время монтажа вставку убирают, далее выполняется сверление поверхности и фиксация индикатора с помощью дюбелей и саморезов. Места крепления закрываются полиуретановой вставкой.

Основные этапы монтажа

Установка индикаторов выполняется в несколько этапов:

1. Подготовка материалов. Перечень инструментов зависит от типа индикатора, вида напольного покрытия.
2. Подготовка основания. Место, где будут установлены индикаторы, должно быть чистым и сухим. Уборка мусора, пыли и строительных материалов обязательна.

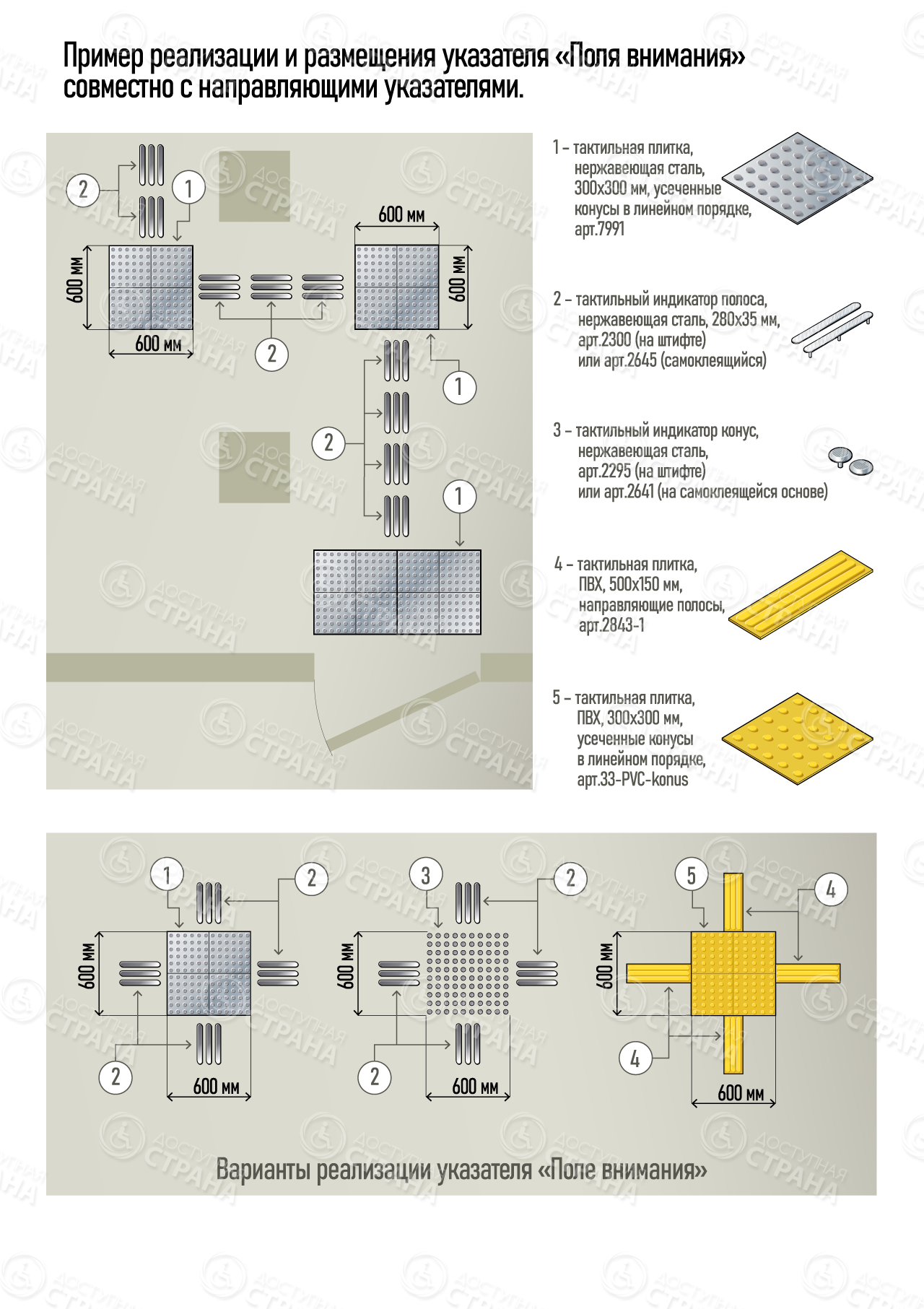

3. Разметка участков при помощи трафаретов. Для этого делаются замеры, чтобы индикаторы располагались на нужном расстоянии от препятствий.
4. Монтаж.

По завершении работ проверяется качество монтажа, чтобы индикаторы держались прочно.

Установка индикаторов на штифтах

Обустройство тактильных указателей с помощью индикаторов на штифтах считается трудоемким, поскольку требует высверливания отверстия для каждого отдельного элемента. Но такая фиксация более надежная и обеспечивает прочное сцепление указателя с поверхностью.

Монтаж выполняется в несколько этапов:

1. Маркировка. При помощи трафарета делается разметка. Это необходимо для правильного размещения индикаторов в соответствии с рисунком указателя.
2. Высверливание отверстий. По сделанной разметке высверливаются отверстия при помощи перфоратора и сверла 6 мм.
3. Удаление строительной пыли. Из отверстий удаляется пыль. С этой целью лучше использовать баллон со сжатым воздухом.
4. Заполнение отверстий клеем и равномерное распределение клея по поверхности индикатора.
5. Установка индикаторов.

Тактильный указатель из индикаторов готов к эксплуатации через 5-6 часов после монтажа. Полное высыхание клея занимает 24 часа.

Возможно крепление напольного металлического индикатора на саморез или винт, но только при условии, что у него есть специальный «карман» для фиксации крепежами.

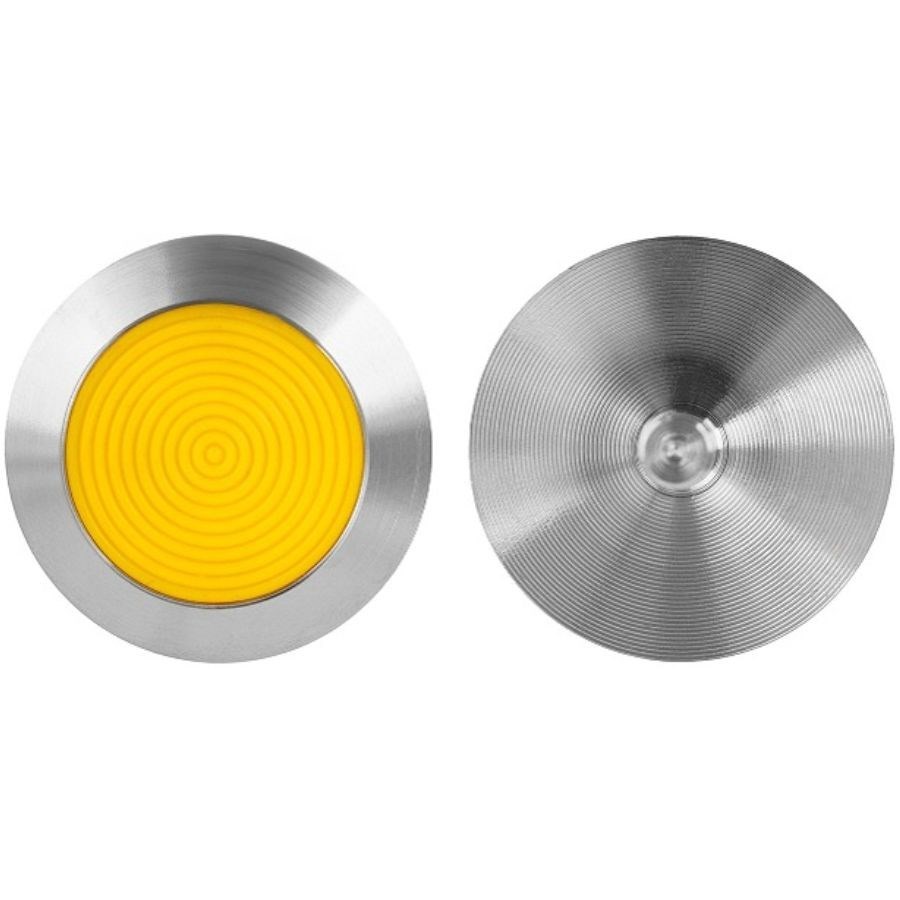

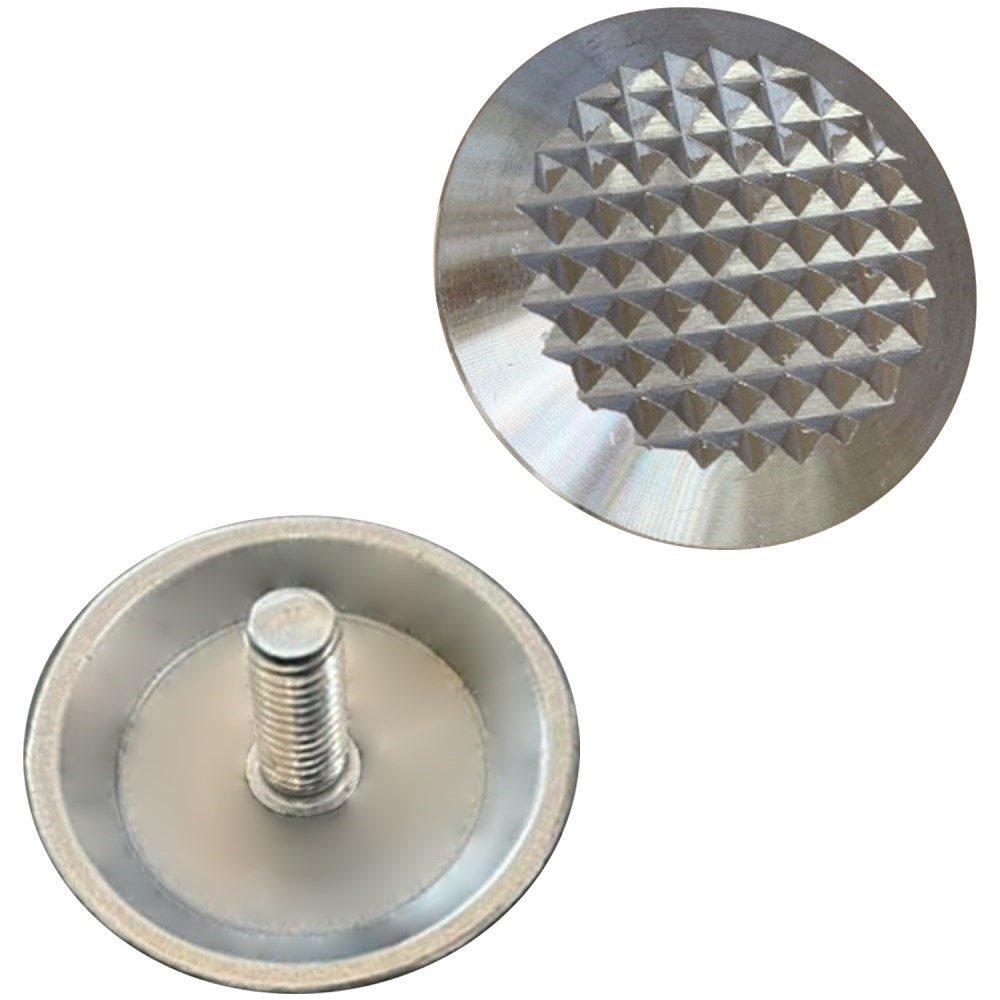

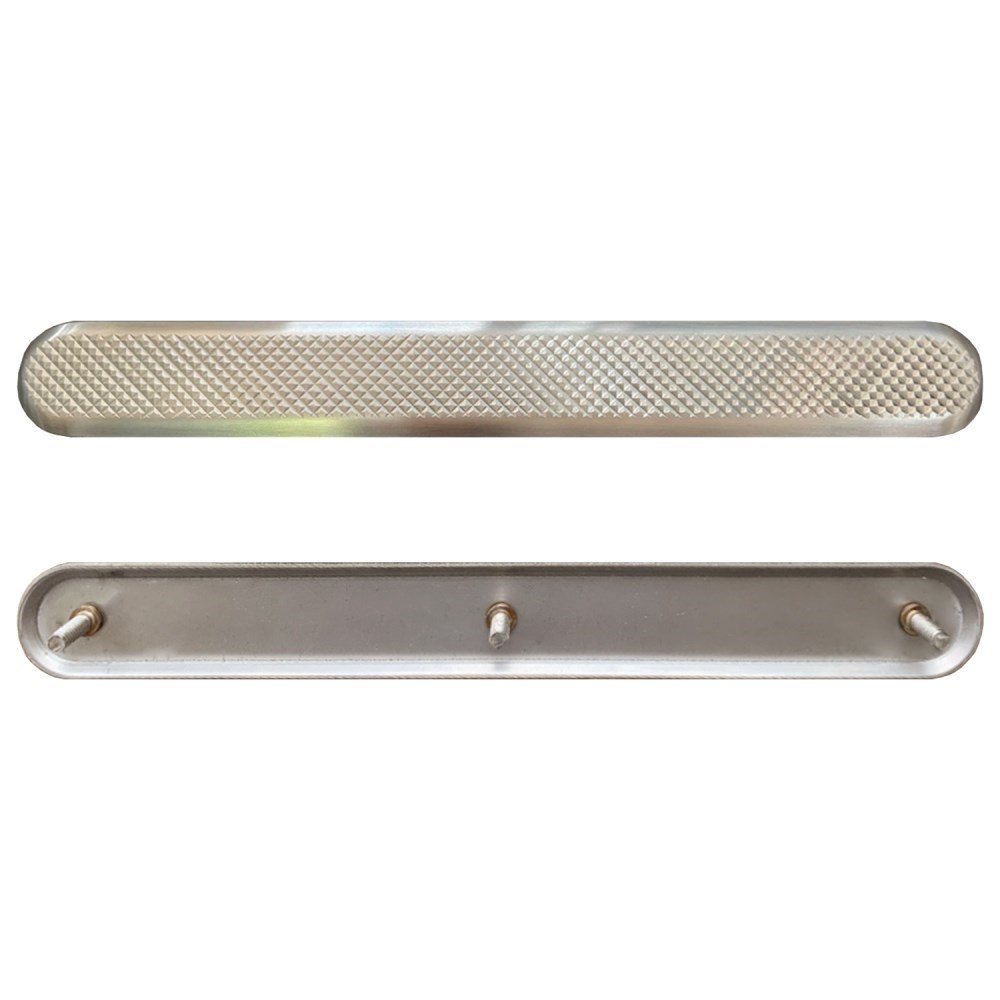

Тактильный индикатор D35мм комбинированный на штифте	Тактильный индикатор из нержавеющей стали полоса со штифтом 36мм	Тактильный индикатор из нержавеющей стали конус со штифтом D36мм

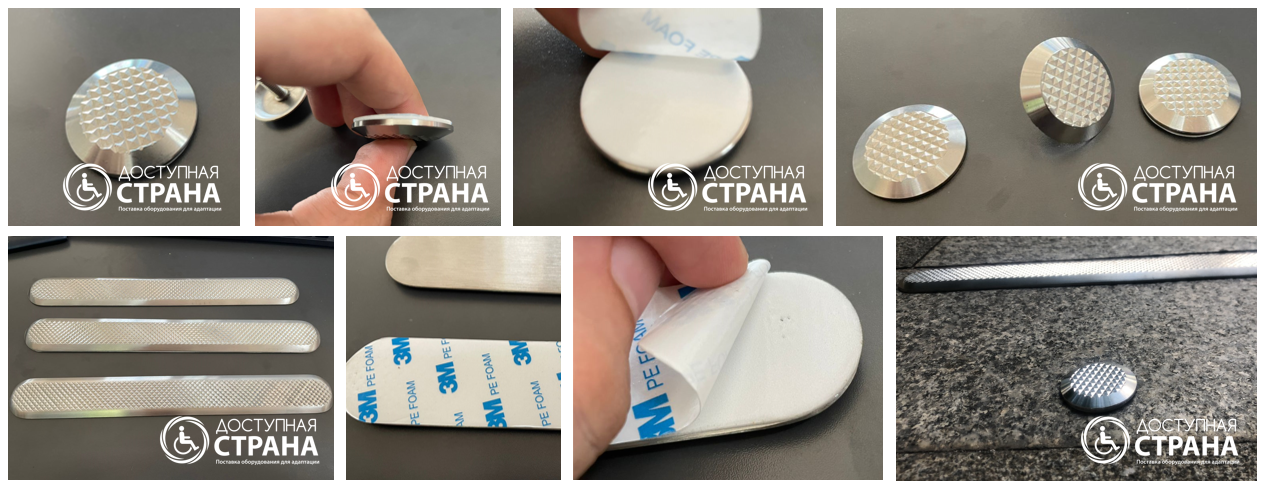

Монтаж самоклеящихся индикаторов

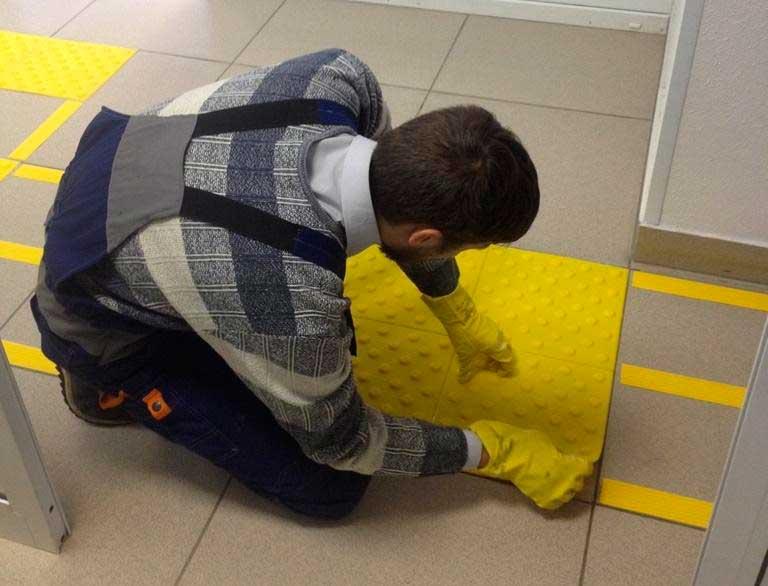

Тактильный индикатор, имеющий клеевую основу, устанавливается легко и быстро, не требуя специальных навыков. Для монтажа потребуется обезжириватель, безворсовая тряпка, строительный фен.

Монтаж выполняется следующим образом:

1. С поверхности, где будет выполнена тактильная разметка, удаляется грязь, мусор и пыль. Для лучшего сцепления поверхность обезжиривается.
2. Размечается область, где требуется установить индикатор.
3. Разогревается поверхность строительным феном. Это позволяет сделать клей на индикаторе более мягким, что улучшает сцепление с полом.
4. С индикатора удаляется защитное покрытие, после чего он сразу приклеивается на размеченную область.
5. Безворсовой тряпкой хорошо протирается индикатор, удаляются пузырьки воздуха.

К эксплуатации разметка готова через 5 часов.


Монтаж индикаторов на клей

Для приклеивания индикаторов используется специальный клей FIXVERT-S для тактильной плитки. Он обеспечивает ровное, плотное прилегание к поверхности, имеет длительный срок службы.

Монтаж осуществляется поэтапно:

1. Очищение поверхности от грязи, мусора и пыли. Затем поверхность обезжиривается и протирается спиртом для удаления тонкой пленки, образовавшейся от обезжиривателя.
2. Разметка участка, где будет выполнен монтаж указателя.
3. Подготовка клея. Это важный этап. Если клей подготовлен неправильно, то сильно ухудшаются его адгезионные свойства.
4. Клей наносится в основание индикатора ровным слоем. Для этого удобно использовать кондитерский мешок или кулек, сделанный из файла.
5. Индикатор прижимается к полу через отверстие трафарета.

Полное высыхание клея занимает около 24 часов. Эксплуатировать разметку можно через 5 часов.

Подготовка клея

Для надежной фиксации индикаторов используется специальный клей, преимущественно клей двухкомпонентный FIXVERT-S. Он подходит для фиксации изделий из нержавеющий стали, ПВХ, дерева. Чтобы сохранить свойства клея и обеспечить хорошую адгезию, его нужно правильно подготовить. Для этого смешиваются компоненты клея в соотношении 6:1 (А и B соответственно). Масса замешивается до однородности в течение 5-6 минут, зачерпывая материал со дна. Обратите внимание, что готовый клей годен только 30 минут.

Монтаж шуцлинии из композитных материалов

1. Подготовка шуцлинии нужной длины. Сразу отрезается индикатор от общей ленты.
2. В поверхности, где будет выполнен монтаж, делаются две штробы глубиной до 15 мм.
3. Готовые пазы очищаются от пыли.
4. В пазы наносится подготовленный клей.
5. Укладывается шуцлиния и плотно прижимается. Сверху индикатор фиксируется грузами.

От монтажа обычных стальных индикаторов укладка шуцлинии отличается только глубиной отверстий.

Посмотрите наше видео, где мы подробно рассказываем об индикаторах и способах монтажа.

Требуется оснащение тактильными наземными указателями? Обращайтесь в нашу компанию - мы гарантируем высокое качество продукции и соответствие всем требованиям ГОСТ и СП.
