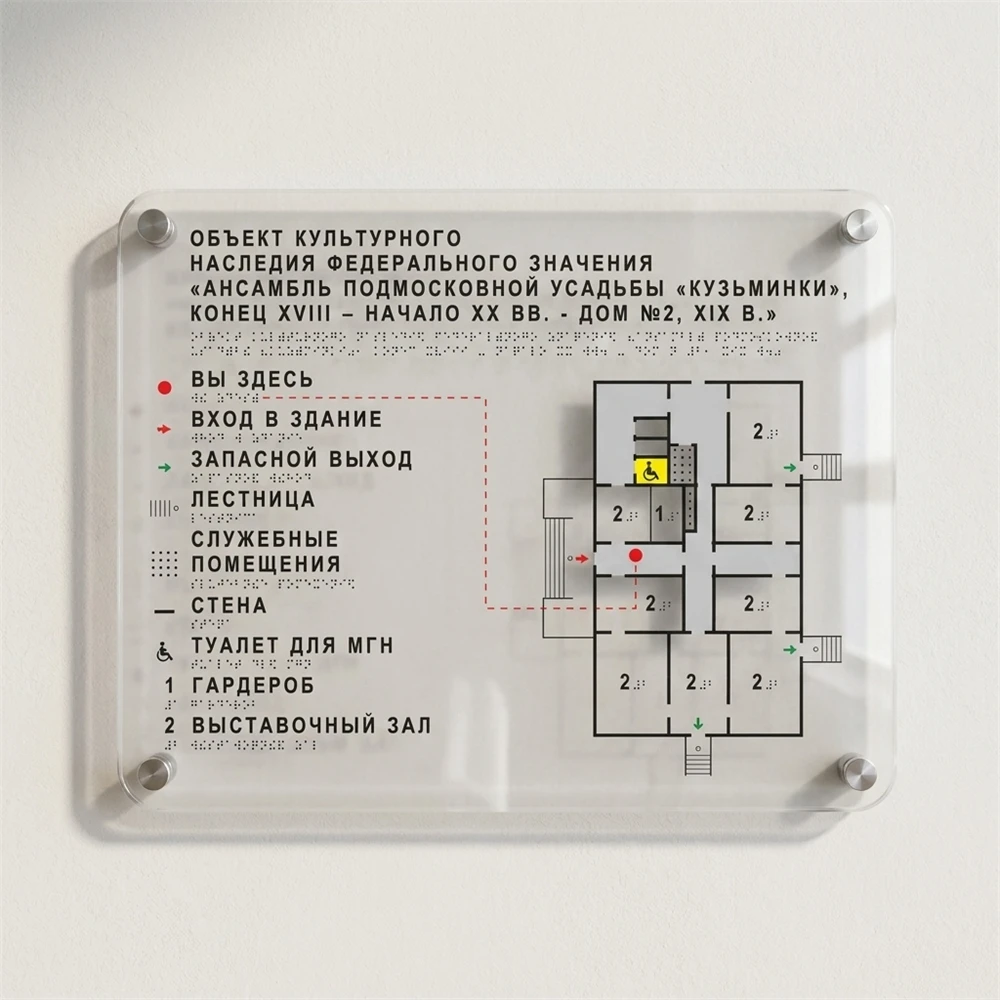

Тактильная мнемосхема для небольшого помещения 300х400мм, белая, ОРГСТЕКЛО

Скачать техническое задание

Назначение:

Мнемосхема необходима для помощи слабовидящим в ориентировании в пространстве. На мнемосхеме отмечается подробная схема помещения (как правило - это целый этаж), выходов и путей эвакуации из него.

Преимущества:

1. Информативность
   Содержит структурированную и приоритетную информацию, необходимую для безопасного передвижения (маршруты, помещения, ориентиры).
2. Функциональность
   Обязательное дублирование информации: рельефная графика, лоскопечатный шрифт, шрифт Брайля
3. Качественные материалы
   Используются технологии, обеспечивающие высокую точность тактильного восприятия.
4. Эксплуатационные характеристики
   Устойчивость к механическим нагрузкам и внешним воздействиям (включая уличное применение).
5. Интеграция в инфраструктуру объекта
   Являются частью системы доступной среды и обязательны при проектировании и адаптации объектов. Размещаются на объектах общественного, коммерческого и административного назначения.

Особенности материала Оргстекло:

Акцент на визуальное качество и точность исполнения. Преимущества:

• Чёткая и стабильная геометрия рельефа → высокая точность тактильного восприятия
• Премиальный внешний вид → интеграция в современные интерьеры без визуального “удешевления”
• Сохранение прозрачности и цвета со временем → стабильный внешний вид без деградации
• Подходит для сложных, детализированных схем

Места для размещения: коммерческая недвижимость, объекты с высокими требованиями к дизайну

Технические характеристики:

• Стандартная мнемосхема помещения с защитным покрытием, без подложки
• Размер схемы 300х400х3мм,
• Материал: оргстекло
• Тактильный рельеф: Краска УФ-отверждаемая UF ink LH-100
• Цвет: прозрачная
• Крепление к стене на 6 шт. металлических хромированных дистанционных держателях (в комплекте)

Возможные варианты изготовления:

• Мнемосхема стандартная
• Мнемосхема с наклонным настенным креплением
• Мнемосхема с наклонным настенным креплением и системой связи

Нормативные требования:

Все санузлы, доступные для МГН, должны быть оборудованы для людей с нарушением зрения. Санитарное помещение, это пространство, в котором незрячий человек будет оставаться один, поэтому важно обеспечить его полной информацией о расположении оборудования. Перед входом в санузел для МГН должны устанавливаться информационные таблички помещения, к которым относятся и мнемосхемы санузла.

• Минимальная нормативная ширина мнемосхемы, размещаемой у двери – 400 мм;
• Максимальная высота – 600 мм.;
• Размещение - на стене со стороны дверной ручки на расстоянии 100 мм от двери. (п. 6.3.1 п. 6.3.6 СП 59.13330.2020)
