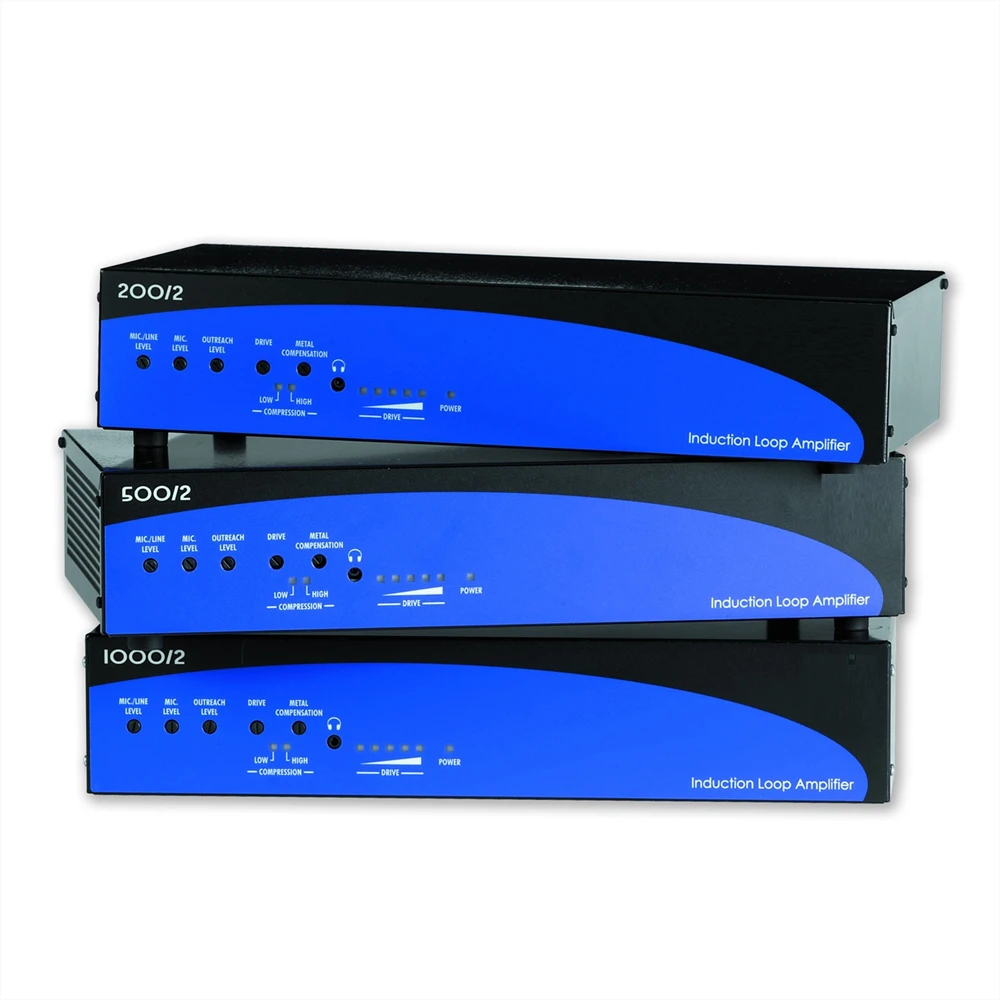

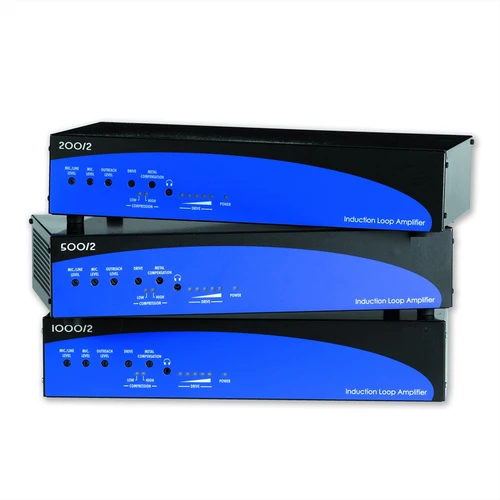

Индукционная система "Альфа 1000/2" универсальная для помещений площадью до 1000кв.м

Стационарная индукционная система Альфа 1000/2 создает индукционное поле на расстоянии 1000 м2. С помощью данной системы можно адаптировать для слабослышащих крупные учебные и рабочие аудитории, конференц-залы, религиозные учреждения, залы для концертных выступлений, выставочные залы, театры, кинотеатры и прочие комнаты с большой площадью до 1000 кв. м и повышенными требованиями к качеству звука.

В комплекте только сама индукционная система, кабель/микрофоны/панели необходимо докупать в зависимости от задач.

Скачать техническое задание

Включает в себя два 3-контактных входных разъема XLR (один симметричный микрофонный разъем и одинпереключаемый симметричный разъем микрофон/линия), а также один соединитель для расширения. Контроль компенсации присутствия металлических объектов.

Технические характеристики:

Напряжение сети: 230-240 В перем. тока
Энергопотребление: < 300 ВА

вводы

Линейный: 3-штырьковый типа XLR
Полное входное сопротивление: 1кОм + или – по отношению к земле
Чувствительность: 200 мВ – 2,5 В с усреднением по амплитуде симметричный или несимметричный сигнал
Микрофоны: 3-штырьковый тип XLR
Полное входное сопротивление: 1кОм + или – по отношению к земле.
Чувствительность: 1 – 8 мВ симметричный
Фантомная мощность: 12В с возможностью переключения (вкл/выкл)
Расширение: четырехканальный соединитель штепсельного типа BL5. 08/4)
Полное входное сопротивление: >10k
Чувствительность: 315 мВ – 6 В с усреднением по амплитуде, симметричный
Мощность устройства расширения: 16-21 В пост. тока, доступно через разъем
РАСШИРЕНИЕ на усилителе. Самовосстанавливающийся предохранитель защищает данный выход от любой случайной перегрузки.

вывод

Тип: токовый режим
Соединитель петли: четырехканальный полюсный зажим
Рекомендованное емкостное сопротивление петли: 0,5 – 1 Ом при частоте 1 КГц.
Повышение сопротивления петли приведет в уменьшению площади покрытия
Ток возбуждения петли при сопротивлении 1 Ом: 10,5 A
Неискаженный максимальный ток возбуждения петли (измеряется за интегральное время в 5 мс): 14,8 А при сопротивлении 1 Ом, 25 А при
сопротивлении 0,5 Ом
Наушники: 3,5 мм разъем обеспечивает возможность контроля сигнала петли через наушники >32 Ом

покрытие

Максимальный кратковременный выдерживаемый ток: 14,8 А
Площадь покрытия в соотношении сторон 1:1: 900 м2
Площадь покрытия в соотношении сторон 2:1: 1100 м2

характеристики:

Частотный отклик: 50 Гц – 6,3 кГц ± 3дБ
Искажение: менее 0,5 %
Отношение сигнал/шум: выше уровня –65 дБ, любой вход
Компрессор: Обеспечивает динамически изменяемую степень компрессии от 1:1 (без компрессии) до 17:1, при этом загораются оба светодиода компрессии. При работе в обычном режиме, когда первый светодиод компрессии горит некоторое время, компрессор имеет характеристику «мягкого излома» и обеспечивает небольшую степень компрессии для сигналов, активирующих только первый светодиод, при этом большая степень компрессии обеспечивается для более громких пиков.
Время атаки: Прибл. 5 мс
Время восстановления: Прибл. 2,2 с
Компенсация присутствия металлических объектов: Выверенная конструкция 3 дБ на октаву противодействует зависящему от частоты поглощению поля металлическими объектами в непосредственной близости от установки в полосе пропускания приблизительно 100 Гц - 10 кГц.

индикаторы

Светодиодный индикатор наличия питания: Зеленый
Питание петли: Для обеспечения контроля выходного тока петли и помощи в настройке усилителя предусмотрен 5-ти диодный графический индикатор со шкалой. Контроль обеспечивается путем мониторинга фактического выходного тока, а не сигнала, выделенного на линейном уровне. Калибровка выполняется следующим образом: 1й светодиод = 1,4 A, 2й светодиод = 1,9 A, 3й светодиод = 2,7 A, 4й светодиод = 3,8 A, 5й светодиод = 5,4 A Точность: ±10%
Компрессии: Для указания уровня компрессии сигнала предусмотрено два светодиодных дисплея. Первый светодиод показывает начало компрессии, а
второй указывает очень высокие уровни компрессии. Защита от КЗ: Мигание светодиодного индикатора питания. Усилитель отключает остальную цепь от выходной цепи возбуждения усилителя. При максимальных токах на выходе защита от КЗ включается при определении усилителем нагрузки 0,2 Ом.

элементы управления задней панели

Выключатель Вкл/Выкл, встроенный в магистральный вход IEC.
Четырехпозиционный клавишный микропереключатель в корпусе с двухрядным расположением выводов предназначен для выбора фантомного питания для микрофона. Вводы 1 и 2 XLR переключатели XLR на входе 1 между настройками линии и микрофона. Четвертый из четырех последовательно расположенных переключателей не подключен.

элементы управления передней панели

Регуляторы уровня XLR 1 (переключение линия/микрофон), XLR 2 (микрофон) и расширения. Они могут использоваться отдельно или все вместе, и в этом случае они работают в качестве трех входных микшеров. Регулирование возбуждения: Задает уровень обеспечиваемого усилителем выходного тока усилителя. Действует аналогично регулятору громкости на стандартном выходном усилителе напряжения, но НЕ предназначен для настройки после установки на необходимое значение для любого представленного типа установки. Контроль компенсации присутствия металлических объектов. В крайнем положении против часовой стрелки не оказывает влияния на сигнал. При повороте по часовой стрелке обеспечивает рост характеристики 3 дБ на октаву на частотном ответе усилителя. Это обеспечивает противодействие воздействию металла в непосредственной близости от петли. Там, где расстояние между петлей и металлическим объектом невелико, или количество металла небольшое, необходимо найти промежуточную установку, которая обеспечивала бы удовлетворительный звуковой баланс.

размеры и вес:

Габаритные размеры усилителя: 380 х 220 х 80 мм
Масса: 4,54 кг

Сценарий использования:

Данная система используется для формирования комфортной Доступной среды для слабослышащих людей. Идеально подходит для театров, кинотеатров, музеев, домов культуры, церквей, конференц-залов, лекционных залов и других областей применения с повышенными требованиями к качеству звука.

Как используется стационарная индукционная петля?

Индукционная петля представляет собой комплект оборудования, благодаря которому находящийся в зоне действия индукционной системы слабослышащий человек со слуховым аппаратом сможет лучше и четче слышать информацию. При этом слабослышащему требуется лишь переключить свой слуховой аппарат в режим "Т". Провод, протянутый по периметру зала, формирует ту самую зону действия индукционной петли. Благодаря данной системе слабослышащий слышит четкие, очищенные от посторонних шумов звуки.
