Универсальная система вызова персонала из нескольких мест

Скачать паспорт для оборудования

Скачать техническое задание

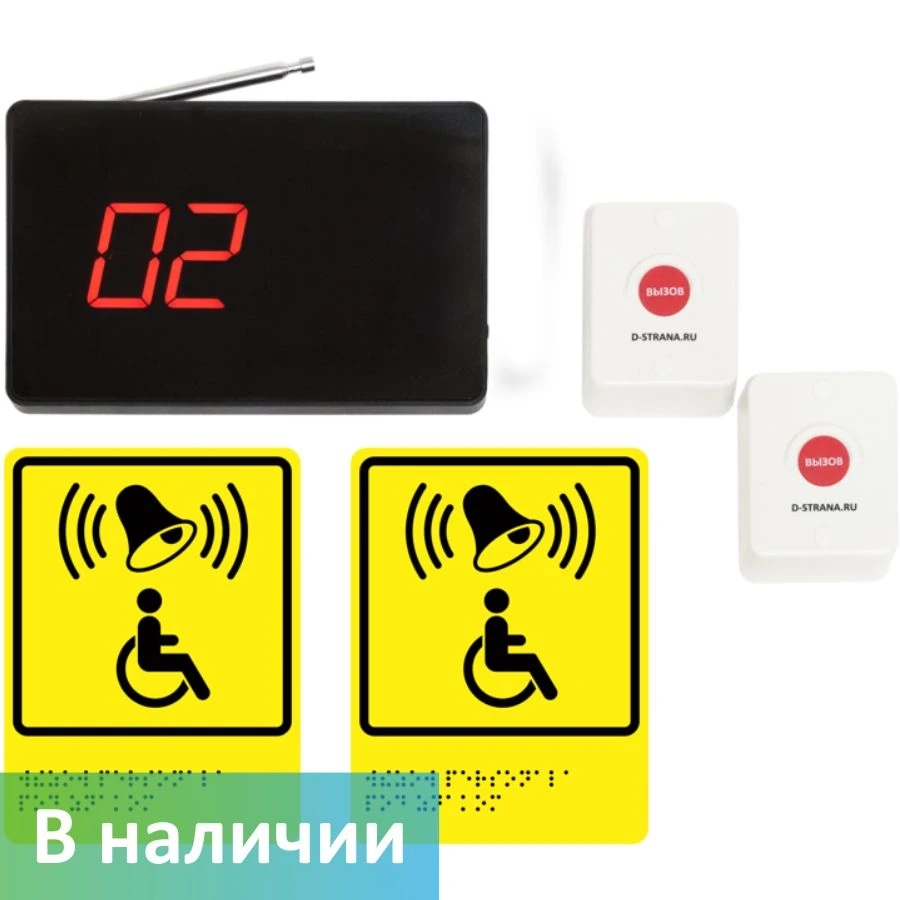

Многоканальная система вызова помощи инвалидам APE510.2 состоит из 2‑х кнопок, приемного устройства и тактильных табличек-пиктограмм. Предназначена для размещения на входной группе (у входа или у пандуса) и в санузле, либо других местах, где инвалиду может потребоваться помощь персонала. Товар поставляется в виде готового к использованию комплекта оборудования.

• 2 универсальные антивандальные кнопки вызова помощника, влаго- и пылезащищенные (IP65) с надписью "Вызов" на русском языке на активной зоне нажатия, кнопки надежно прикручиваются к стене
• Стационарный приемник со звуковой, световой и текстовой индикацией для приема вызовов. Приемник располагается в помещении у ответственного сотрудника. При нажатии на кнопку вызов отображается на приемнике в виде номера вызывающей кнопки (бук­венно-циф­ро­вые сим­во­лы от 01 до 99 и ABCDEFHPJL), отображение сопровождается звуковым сигналом. Мо­жет од­новре­мен­но отоб­ра­жать до 3-х вы­зовов. Приемник мож­но ус­та­новить на стол или мон­ти­ровать на сте­ну.
• Тактильная табличка-пиктограмма с надписью "Вызов персонала", пиктограммой инвалид и дублированием информации шрифтом Брайля, размер таблички 15х20см, материал ударопрочный пластик полистирол.

• арт. APE510.1 - система вызова помощи инвалидам: 1 кнопка вызова, 1 табличка, 1 приемник
• арт. APE510.2 - система вызова помощи инвалидам: 2 кнопки вызова, 2 таблички, 1 приемник
• арт. APE510.3 - система вызова помощи инвалидам: 3 кнопки вызова, 3 таблички, 1 приемник, 1 репитер
• арт. APE510.4 - система вызова помощи инвалидам: 4 кнопки вызова, 4 таблички, 1 приемник, 1 репитер
• арт. APE510.5 - система вызова помощи инвалидам: 5 кнопок вызова, 5 табличек, 1 приемник, 1 репитер
• арт. APE510.6 - система вызова помощи инвалидам: 6 кнопок вызова, 6 табличек, 1 приемник, 1 репитер
• арт. APE510.7 - система вызова помощи инвалидам: 7 кнопок вызова, 7 табличек, 1 приемник, 1 репитер
• арт. APE510.8 - система вызова помощи инвалидам: 8 кнопок вызова, 8 табличек, 1 приемник, 1 репитер
• арт. APE510.9 - система вызова помощи инвалидам: 9 кнопок вызова, 9 табличек, 1 приемник, 1 репитер
• арт. APE510.10 - система вызова помощи инвалидам: 10 кнопок вызова, 10 табличек, 1 приемник, 1 репитер

Мы рекомендуем использование репитер APE401, при покупке систем 510.1 и 510.2 в случае, если между кнопкой и приемником более одной стены, а также при покупке систем, включающей в себя 3 и более кнопки.

Стационарный приемник-табло, при­нима­ет вызовы с одной или нескольких кнопок, име­ет све­товую и зву­ковую ин­ди­кацию. Отображает вызов в виде номера кнопки, что позволяет распознавать с какой именно кнопки поступил вызов. К данному приемнику можно привязать до 99 кнопок, что делает данную систему универсальной. Приемник лег­ко нас­тра­ива­ет­ся при по­мощи кла­виш на кор­пу­се.

• Размер: 202х130х30мм
• Радиус приёма сигнала: не менее 200 метров
• Крепление: подставка или саморезами к стене
• Цвет: чёрный
• Частота: 433,92 МГц
• Вес нетто: 395 г
• Материал: пластик
• Питание: от сети через адаптер AC220V/50HZ-DC12V/1A
• Индикация вызова: мелодия, отображение одновременное менее 3‑х вызовов
• Максимальное количество кнопок в одной системе, шт.: не менее 99

• Антивандальная (изготовлена из ударопрочного пластика - поликарбоната)
• Всепогодная (во­донеп­ро­ница­емая, не бо­ит­ся сол­нечных лу­чей, пы­леза­щищен­ная, ус­той­чи­вая к из­ме­нению тем­пе­рату­ры и влаж­ности)
• Размер, мм: 82х65х28
• Материал корпуса: поликарбонат
• Ресурс: 1 млн нажатий
• Частота: 433.92 MHz
• Радиус действия на прямой видимости, м: 200
• Питание: батарея 12V 23A
• Температурный режим работы: -35 ...+55 градусов
• Крепление: саморезы и двусторонний скотч в комплекте
• Срок службы батареи, мес: не менее 12 не более 18

• Размер: 150х200 мм
• Высота рельефа рамки и знака: 2 мм
• Размер пиктограммы: 150х150 мм
• Высота тактильной зоны со шрифтом Брайля: 50 мм
• Высота тактильных точек: 0,7 мм
• Цвет: желтый, черный
• Материал - пластик полистирол

Внимание! Дизайн, размеры и характеристики таблички для кнопок вызова был изменен в связи с выходом нового ГОСТ 52131-2019

Кнопки "привязываются" к приемнику-табло под номерами, каждой кнопке соответствует свой номер. При нажатии на кнопку вызов моментально отображается на табло в виде номера данной кнопки, таким образом, человек, принимающий вызов с нескольких кнопок точно знает из какого места поступил сигнал. Дальность действия кнопок - порядка 100м, однако в условиях помещений и стен - дальность падает. увеличить радиус действия сигнала можно используя репитер APE401, он увеличивает дальность работы устройства вдвое. По опыту наших клиентов данный комплект успешно работает в различных учреждениях, в сценариях когда кнопки установлены на входе, у калитки, в санузле, а приемник  - в помещении у охраны. Если требуется использование устройств на нескольких этажах, то в данном случае репитер будет необходим.

По опыту наших клиентов решение незаменимо в сценариях использования в учреждениях, где нужно адаптировать одновременно входную группу (или несколько входов) и санузел. Также данный комплект часто используют в образовательных учреждениях, где есть несколько санузлов на разных этажах. Если требуется использование кнопок вызова на нескольких этажах то в данном случае будет необходим репитер.
